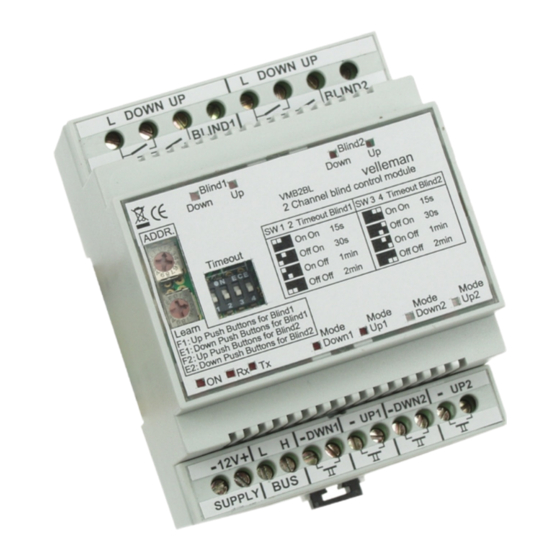

2-channel blind control
VMB2BL
Switching capacity at resistive load: 16A/230VAC max.
Switching capacity at inductive load: 8A/230VAC max.
4 possible switching times : 15s - 30s - 1min - 2 min
storage for 14 different UP push buttons, 14 different DOWN
push buttons, 14 different immediate UP push buttons and 14
different immediate DOWN push buttons.
245 possible addresses
required power supply: 12 ... 18VDC
power consumption: 205mA max. (75mA standby)

Werbung

loading

Verwandte Anleitungen für Velleman VMB2BL

Inhaltszusammenfassung für Velleman VMB2BL

  • Seite 1 2-channel blind control VMB2BL Switching capacity at resistive load: 16A/230VAC max. Switching capacity at inductive load: 8A/230VAC max. 4 possible switching times : 15s - 30s - 1min - 2 min storage for 14 different UP push buttons, 14 different DOWN push buttons, 14 different immediate UP push buttons and 14 different immediate DOWN push buttons.
  • Seite 2 Timeout DOWN DOWN BLIND1 BLIND2 Down1 Down2 Blind1 Blind2 Down Down velleman ADDR. VMB2BL 11 12 13 14 15 2 Channel blind control module Timeout Blind1 SW 4 Timeout Blind2 Timeout OnOff 1min 1min TIME OUT TIME OUT Switch-off delay...
  • Seite 3 ENGLISH Relay contacts for blind motor 1 control DOWN operation mode LED blind 1 Relay contacts for blind motor 2 control UP operation mode LED blind 1 12V supply DOWN operation mode LED blind 2 Velbus UP operation mode LED blind 2 Direct push button control blind 1 DOWN Indication LED DOWN blind 1 Direct push button control blind 1 UP...

  • Seite 4: Operation

    Operation A short press on the UP or DOWN push button will rise or descend the roll-down shutter. After the set switch-off delay the module will switch off automatically. Stop the shutter at any time by pressing a push button of the opposite direction. Maintaining the UP or DOWN push button pressed will move the shutter until the push button is released or the switch-off delay has expired.
  • Seite 5 Address Push buttons to learn Learning push buttons rising shutter 1 Learning push buttons rising shutter 1 immediately and completely Learning push buttons lowering shutter 1 Learning push buttons lowering shutter 1 immediately and completely Learning push buttons raising and lowering the blind (as from firmware version 0805) Learning push buttons rising shutter 2 Learning push buttons rising shutter 2 immediately and completely Learning push buttons lowering shutter 2...
  • Seite 6 Timeout DOWN DOWN BLIND1 BLIND2 Down1 Down2 Blind1 Blind2 Down Down velleman ADDR. VMB2BL 11 12 13 14 15 2 Channel blind control module Timeout Blind1 SW 4 Timeout Blind2 Timeout OnOff 1min 1min TIME OUT TIME OUT Uitschakeltijd 2min...
  • Seite 7 NEDERLANDS Omlaagwerkingsmode-LED rolluik1 Relaiscontacten voor de sturing van rolluikmotor 1 Relaiscontacten voor de sturing van rolluikmotor 2 Omhoogwerkingsmode-LED rolluik 1 Omlaagwerkingsmode-LED rolluik 2 12V voeding Omhoogwerkingsmode-LED rolluik 2 Velbus Omlaagindicatie-LED rolluik 1 Directe drukknopbediening rolluik 1 omlaag Directe drukknopbediening rolluik 1 omhoog Omhoogindicatie-LED rolluik 1 Omlaagindicatie-LED rolluik 2 Directe drukknopbediening rolluik 2 omlaag...
  • Seite 8 Bediening Een korte bediening van een omlaag- of omhoogdrukknop zal het rolluik naar beneden of naar boven laten gaan. Na de ingestelde uitschakeltijd zal de uitgang van het bediende rolluik zichzelf uitschakelen. Men kan op elk ogenblik het rolluik stoppen door op een drukknop van de tegenovergestelde richting te drukken. Het ingedrukt houden van een omlaag- of omhoogdrukknop zal het rolluik in beweging brengen zolang de drukknop niet losgelaten wordt of de uitschakeltijd niet verstreken is.
  • Seite 9 Adres Bedieningsfunctie Om drukknoppen aan te leren die rolluik 1 naar omhoog doen gaan Om drukknoppen aan te leren die rolluik 1 onmiddellijk naar omhoog doen gaan Om drukknoppen aan te leren die rolluik 1 naar omlaag doen gaan Om drukknoppen aan te leren die rolluik 1 onmiddellijk naar omlaag doen gaan Om drukknoppen aan te leren die rolluik 1 omhoog of omlaag doen gaan (vanaf firmware-versie 0805) Om drukknoppen aan te leren die rolluik 2 naar omhoog doen gaan Om drukknoppen aan te leren die rolluik 2 onmiddellijk naar omhoog doen gaan...
  • Seite 10 DOWN DOWN BLIND1 BLIND2 Down1 Down2 Blind1 Blind2 Down Down velleman ADDR. VMB2BL 11 12 13 14 15 2 Channel blind control module Timeout Blind1 SW 4 Timeout Blind2 Timeout OnOff 1min 1min TIME OUT TIME OUT Délai de coupure...
  • Seite 11 FRANCAIS Contacts relais pour le contrôle du moteur pour volet 1 LED d’opération de descente volet 1 Contacts relais pour le contrôle du moteur pour volet 2 LED d’opération de montée volet 1 Alimentation 12V LED d’opération de descente volet 2 Velbus LED d’opération de montée volet 2 Contrôle direct de bouton de descente volet 1...

  • Seite 12: Opération

    Opération: Une brève pression du bouton de montée ou de descente permet la montée ou la descente du volet. Une fois le délai de coupure écoulé, la sortie se débranchera automatiquement. Il est possible d’arrêter le volet à tout moment en poussant un bouton de la direction inverse. Le volet roulant montra ou descendra aussi longtemps que le bouton de montée ou de descente est maintenu enfoncé...
  • Seite 13 Adresse Commande Montée du volet roulant 1 Montée rapide et complète du volet roulant 1 Descente du volet roulant 1 Descente rapide et complète du volet roulant 1 Apprentissage de boutons-poussoirs d’ouverture et de fermeture du volet (à partir de la version 0805 du micro logiciel) Montée du volet roulant 2 Montée rapide du volet roulant 2 Descente du volet roulant 2...
  • Seite 14 Timeout DOWN DOWN BLIND1 BLIND2 Down1 Down2 Blind1 Blind2 Down Down velleman ADDR. VMB2BL 11 12 13 14 15 2 Channel blind control module Timeout Blind1 SW 4 Timeout Blind2 Timeout OnOff 1min 1min TIME OUT TIME OUT Ausschaltzeit 2min...
  • Seite 15 DEUTSCH Relaiskontakte zur Steuerung des Rolladenmotors 1 Abwärtsbetriebsmodus-LED Rollladen 1 Relaiskontakte zur Steuerung des Rolladenmotors Aufwärtsbetriebsmodus-LED Rollladen 1 12V-Stromversorgung Abwärtsbetriebsmodus-LED Rollladen 2 Velbus Aufwärtsbetriebsmodus-LED Rollladen 2 Direkte Drucktastenbedienung nach unten Rollladen 1 Abwärtsanzeige-LED Rollladen 1 Direkte Drucktastenbedienung nach oben Rollladen 1 Aufwärtsanzeige-LED Rollladen 1 Direkte Drucktastenbedienung nach unten Rollladen 2 Abwärtsanzeige-LED Rollladen 2...
  • Seite 16 Bedienung: Eine kurze Bedienung der ‘Abwärts’- oder ‘Aufwärts’-Drucktaste wird den Rollladen nach oben oder nach unten bewegen lassen. Nach der eingestellten Ausschaltzeit wird sich der Ausgang des Moduls automatisch ausschalten. Man kann an jedem Zeitpunkt den Rollladen halten, indem Sie die Drucktaste der entgegengesetzten Richtung drücken. Das Gedrückthalten einer ‘Abwärts’- oder ‘Aufwärts’-Drucktaste wird den Rollladen in Bewegung bringen solange die Drucktaste nicht losgelassen wird oder die Ausschaltzeit nicht verstrichen ist.
  • Seite 17 Adresse Befehl Um Drucktasten zu programmieren, die den Rollladen 1 nach oben fahren lassen Um Drucktasten zu programmieren, die den Rollladen 1 sofort und ganz nach oben fahren lassen Um Drucktasten zu programmieren, die den Rollladen 1 nach unten fahren lassen Um Drucktasten zu programmieren, die den Rollladen 1 sofort und ganz nach unten fahren lassen Um Drucktasten zu programmieren, die den Rollladen aufwärts oder abwärts bewegen lassen (ab Firmware-Version 0805)
  • Seite 18 Timeout DOWN DOWN BLIND1 BLIND2 Down1 Down2 Blind1 Blind2 Down Down velleman ADDR. VMB2BL 11 12 13 14 15 2 Channel blind control module Timeout Blind1 SW 4 Timeout Blind2 Timeout OnOff 1min 1min TIME OUT TIME OUT Tiempo de...
  • Seite 19 ESPAÑOL Contactos de relé para el control del motor de persiana 1 LED de funcionamiento DOWN persiana 1 Contactos de relé para el control del motor de persiana 2 LED de funcionamiento UP persiana 1 Alimentación 12V LED de funcionamiento DOWN persiana 2 Velbus LED de funcionamiento UP persiana 2 Control directo del botón DOWN persiana 1...
  • Seite 20 Funcionamiento: Pulse el botón UP o DOWN brevemente para hacer bajar o subir la persiana. Después de que el tiempo de desconexión haya transcurrido, la salida se desconectará automáticamente. Es posible parar la persiana en cualquier momento al pulsar un botón de la dirección inversa. La persiana subirá...
  • Seite 21 Dirección Mando programación de pulsadores que hacen subir la persiana 1 mecánica programación de pulsadores que hacen subir la persiana 1 mecánica de manera rápida y completa programación de pulsadores que hacen bajar la persiana 1 mecánica programación de pulsadores que hacen bajar la persiana 1 mecánica de manera rápida y completa Programación de los interruptores para hacer bajar o subir la persiana (a partir de la versión 0805 del firmware) programación de pulsadores que hacen subir la persiana 2 mecánica...
  • Seite 22 AC POWER BLIND1 BLIND2 DOWN UP DOWN BLIND1 BLIND2 DOWN UP DOWN TIME TIME ADDR VMB2BL ADDR VMB2BL DWN1 UP1 - DWN2 - UP2 BLIND2 UP PUSH BUTTONS BLIND2 UP DWN1 UP1 - DWN2 - UP2 PUSH BUTTONS BLIND2 DOWN...
  • Seite 23 Motor BLIND1 BLIND2 DOWN UP DOWN BLIND1 BLIND2 TIME DOWN UP DOWN ADDR TIME VMB2BL BLIND2 UP/DOWN PUSH BUTTONS DWN1 UP1 - DWN2 - UP2 ADDR VMB2BL DWN1 UP1 - DWN2 - UP2 BLIND2 UP PUSH BUTTONS BLIND1 UP/DOWN BLIND2 DOWN...
  • Seite 24 Legen Heirweg 33 9890 Gavere Belgium Europe www.velleman.be www.velleman-kit.com www.velbus.be Modifications and typographical errors reserved - © Velleman Components nv. HVMB2BL - 2006 - ED1 - rev. 2 5 4 1 0 3 2 9 3 4 7 6 8 0...
