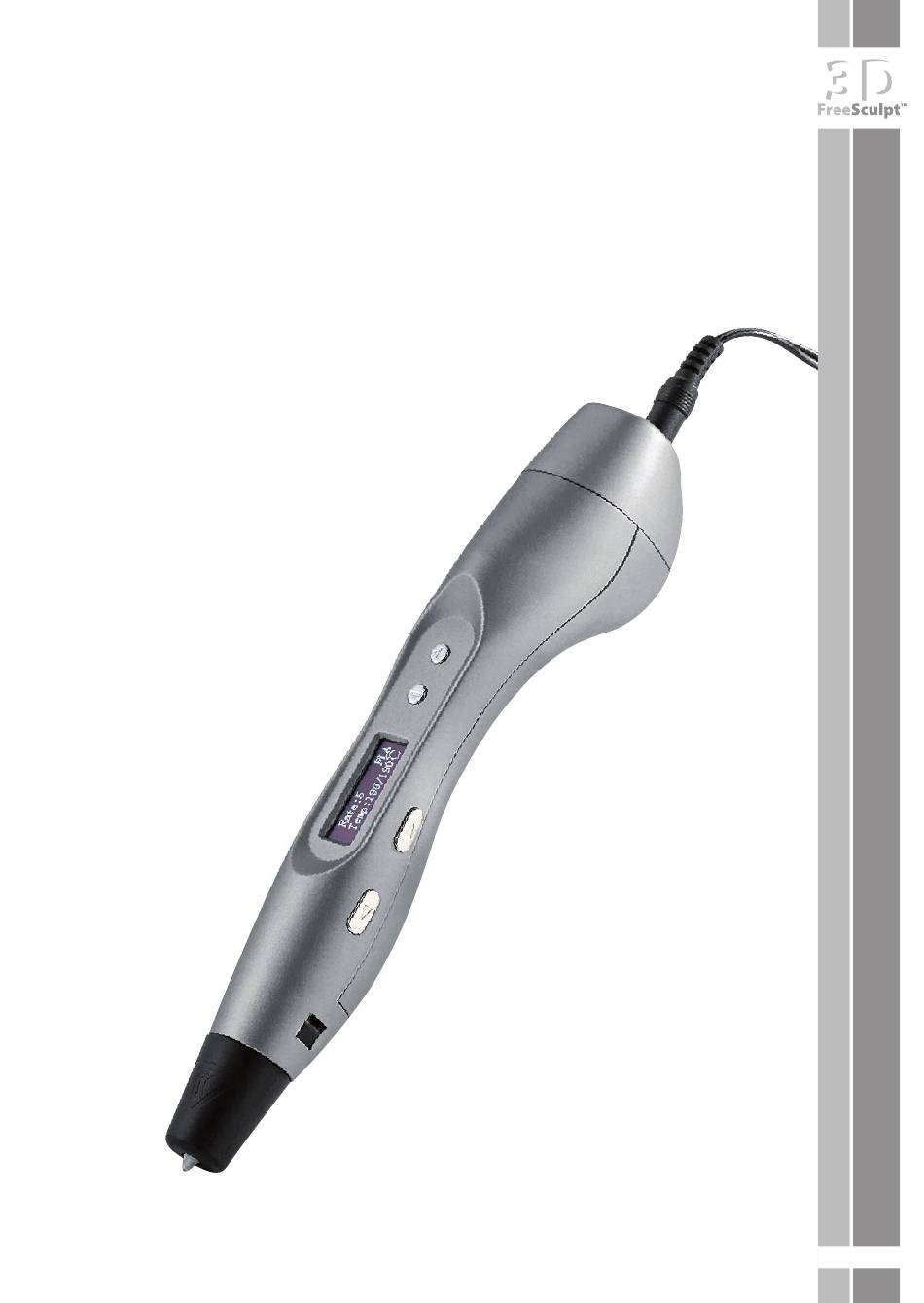

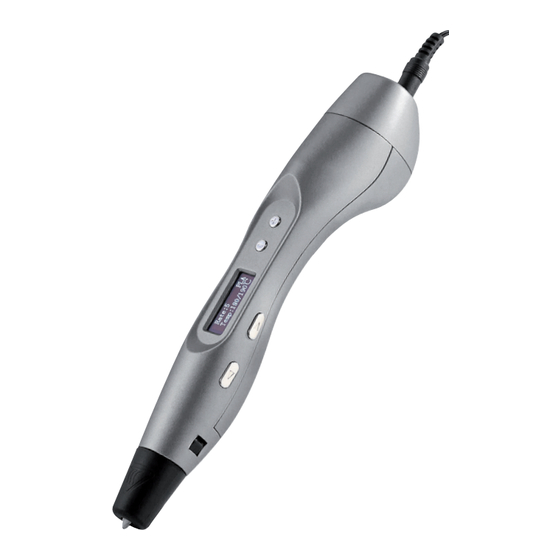

- Seite 1 FX2-free mit Display PV-8725-675 3D-Pen 3D-Pen Drucker-Stift Drucker-Stift Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALT Ihr neuer 3D-Pen ............4 Lieferumfang ................... 5 Produkteigenschaften ..............5 Zubehör ..................... 6 Wichtige Hinweise zu Beginn........7 Sicherheitshinweise ..............7 Wichtige Hinweise zur Entsorgung ......... 8 Konformitätserklärung..............8 Produktdetails .............. 9 Funktionsübersicht ..............11 Inbetriebnahme ............12 Stromversorgung und Einschalten ........ -
Seite 4: Ihr Neuer 3D-Pen
IHR NEUER 3D-PEN Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieses Drucker-Stiftes. Jetzt zeichnen Sie farbige Objekte in allen 3 Dimensionen, ein- fach von Hand! So leicht wie mit einem normalen Kugel- schreiber. Statt mit Tinte auf Papier zeichnen Sie mit dünnem Kunststoffdraht - dem Filament - in die Luft. -
Seite 5: Lieferumfang
Lieferumfang • 3D-Pen • 3 × Filament (je 3 m) • Netzteil • Bedienungsanleitung Produkteigenschaften • 3D-Pen zum Freihandzeichnen von 3D-Objekten • Ergonomisches Design für optimales Handling • OLED-Display zur Einstellung der Betriebstemperatur und der Druckgeschwindigkeit • Optimale Temperatur-Abstimmung auf PLA- oder ABS-Material möglich •... -
Seite 6: Zubehör
Zubehör Folgendes Zubehör können Sie unter www.pearl.de bestellen. Produkt- Zubehör nummer PV-8601 ABS-Filament, 1,75 mm, 1 kg, weiß PV-8602 ABS-Filament, 1,75 mm, 1 kg, schwarz PV-8603 ABS-Filament, 1,75 mm, 1 kg, blau PV-8604 ABS-Filament, 1,75 mm, 1 kg, rot PV-8605 ABS-Filament, 1,75 mm, 1 kg, gelb PV-8606 ABS-Filament, 1,75 mm, 1 kg, grün... -
Seite 7: Wichtige Hinweise Zu Beginn
WICHTIGE HINWEISE ZU BEGINN Sicherheitshinweise • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. • Ein Umbauen oder Verändern des Produktes beeinträch- tigt die Produktsicherheit. -
Seite 8: Wichtige Hinweise Zur Entsorgung
Wichtige Hinweise zur Entsorgung Dieses Elektrogerät gehört nicht in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informatio- nen der jeweiligen Gemeinde. -
Seite 9: Produktdetails
PRODUKTDETAILS... - Seite 10 Über diese Tasten können Sie die Geschwindigkeit regeln, mit der das Geschwin- Filament ausgegeben wird. Drücken digkeits- Sie die Taste <<, um die Geschwin- tasten digkeit zu erhöhen, und die Taste >>, um die Geschwindigkeit zu verrin- gern. Auf dem Display können sie alle not- wendigen Informationen ablesen, Display zum Beispiel Schreibgeschwindigkeit,...
-
Seite 11: Funktionsübersicht
Funktionsübersicht Mit dem 3D-Stift können Sie dreidimensionale Strich- zeichnungen anfertigen, mit der gleichen Technik wie bei einem gewöhnlichen 3D-Drucker. Ein Kunststoff-Fila- ment (ABS oder PLA) wird im Stift aufgeheizt und als fast flüssiger Kunststofffaden wieder ausgegeben. Dieser Kunststofffaden erhärtet bei Zimmertemperatur nahezu sofort und erlaubt es Ihnen so, vertikale und horizontale Striche zu zeichnen. -
Seite 12: Inbetriebnahme
INBETRIEBNAHME Stromversorgung und Einschalten Stecken Sie das Netzteil in eine Steckdose und verbinden Sie den Stecker des Netzteils mit dem Netzteil-Anschluss am hinteren Ende des Stiftes. Das Display des Stifts schal- tet sich ein. Auf dem Display werden Filamentart (ABS oder PLA) und Zieltemperatur (Target Temperature) angezeigt. -
Seite 13: Aufheizen
Gegebenenfalls müssen Sie bei verschiedenen Materia- lien ein wenig experimentieren: Die Temperatur sollte so eingestellt werden, dass das Filament flüssig genug ist, um nicht die Düse zu verstopfen, aber fest genug, um schnell abzukühlen und zu verhärten. Aufheizen Drücken Sie kurz auf die Taste Ausgeben des Filaments (Pfeil in Richtung Stiftspitze). -
Seite 14: Filament Entnehmen
Führen Sie das Filament in die Filament-Öffnung am Ende des Stiftes ein. Halten Sie es dort locker in einer Hand und drücken Sie mit der anderen Hand die Taste zum Aus- geben des Filaments (Pfeil in Richtung Stiftspitze). Der Draht wird eingezogen. Warten Sie einen Moment, bis das Filament aus der Druckdüse austritt. -
Seite 15: Verwendung
VERWENDUNG ACHTUNG! Berühren Sie während der Verwendung auf keinen Fall die Druckdüse! Verbrennungsgefahr! Geschwindigkeit einstellen Über die Geschwindigkeitstasten << >> können Sie die Geschwindigkeit einstellen, mit der das Filament ausge- geben wird. Die Geschwindigkeit wird als Rate auf dem Display angezeigt. Eine höhere Geschwindigkeit lässt Sie schneller zeich- nen, gibt dem Material aber auch weniger Zeit, abzuküh- len und seine Form beizubehalten. -
Seite 16: Bereitschaftsmodus
Bereitschaftsmodus. Hierbei wird das Erhitzen der Druckdüse beendet und der Motor auf geringere Leistung geschaltet. Auf dem Display wird FreeSculpt angezeigt. Drücken Sie die Taste zum Ausgeben des Filaments (Pfeil in Richtung Stiftspitze), um den Bereitschaftsmodus zu... -
Seite 17: Reinigung Und Wartung
REINIGUNG UND WARTUNG ACHTUNG! Lassen Sie den Stift immer vollständig abkühlen, bevor Sie ihn reinigen! Verbren- nungsgefahr! Trennen Sie den Stift von der Stromversorgung und las- sen Sie ihn vollständig abkühlen. Reinigen Sie ihn nur mit einem leicht angefeuchteten, fusselfreien Tuch. Verwen- den Sie kein Wasser oder aggressive Reinigungsmittel. -
Seite 18: Anhang
ANHANG Fehlerbehebung Mögliche Fehler Mögliche Lösung Ursache Stecker ist Überprüfen Sie den Sitz nicht richtig von Stecker und Netz- eingesteckt teil. Keine Strom- Überprüfen Sie die versorgung Kein Strom Stromversorgung der Steckdose. Wenden Sie sich an den Gerät defekt Kundendienst. Druckdüse Reinigen Sie die Druck- blockiert... -
Seite 19: Technische Daten
Technische Daten Stromversorgung DC 12 V 3 A Temperaturbereich 160 °C bis 235 °C Düsendurchmesser 0,7 mm Geeignetes Filament PLA, ABS, Stärke: 1,75 mm Maße 30 × 185 × 44 mm Gewicht 66 g... - Seite 24 Kundenservice: 0 7631 / 360 - 350 PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 / 19. 11. 2014 - JoM//TH//TS...
