Verwandte Anleitungen für freesculpt FX1-free
Inhaltszusammenfassung für freesculpt FX1-free

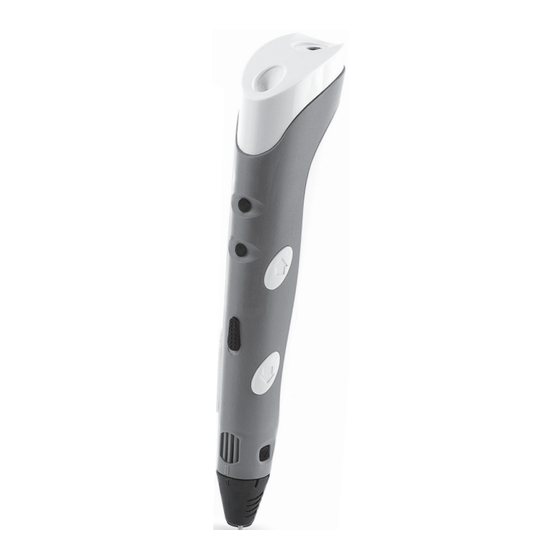

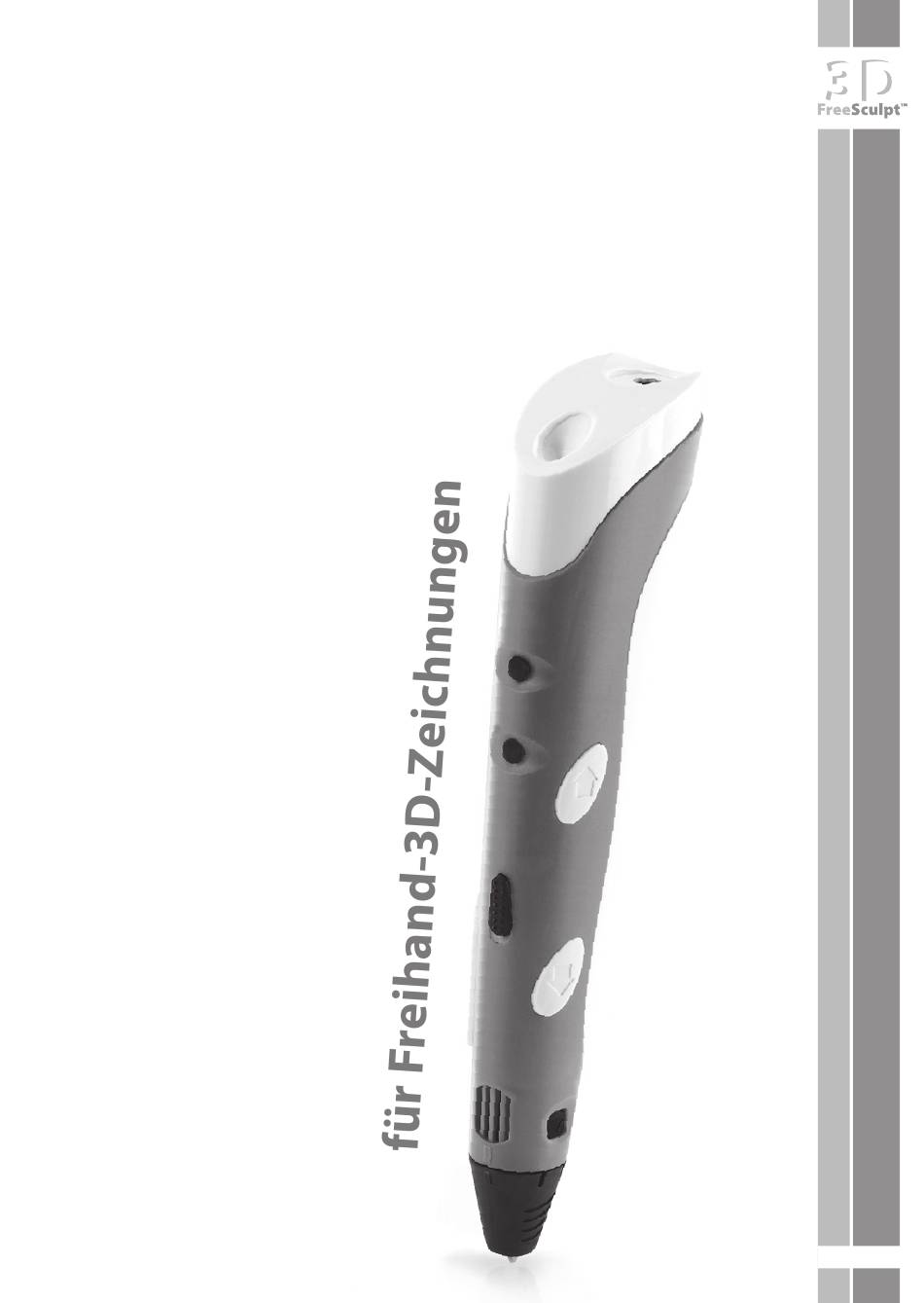

- Seite 1 FX1-free PV-8645-675 3D-Pen 3D-Pen Drucker-Stift Drucker-Stift Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Druckkopf abnehmen ............15 Anhang ................ 16 Fehlerbehebung ..............16 Technische Daten ..............17 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Internetseite: www.freesculpt.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. -
Seite 3: Ihr Neuer 3D-Pen
IHR NEUER 3D-PEN Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieses Drucker-Stiftes. Jetzt zeichnen Sie farbige Objekte in allen 3 Dimensionen, ein- fach von Hand! So leicht wie mit einem normalen Kugel- schreiber. Statt mit Tinte auf Papier zeichnen Sie mit dünnem Kunststoffdraht - dem Filament - in die Luft. -
Seite 4: Lieferumfang
Lieferumfang • 3D-Pen • 3 × Filament (je 3 m) • Netzteil • Bedienungsanleitung Produkteigenschaften • 3D-Pen zum Freihandzeichnen von 3D-Objekten • Ergonomisches Design für optimales Handling • Schreibgeschwindigkeiten stufenlos einstellbar • Optimale Temperatur-Abstimmung auf PLA- oder ABS-Material möglich • LED-Anzeige zur Kontrolle der Betriebstemperatur •... -
Seite 5: Zubehör
Zubehör Folgendes Zubehör können Sie unter www.pearl.de bestellen. Produkt- Zubehör nummer PV-8601 ABS-Filament, 1,75 mm, 1 kg, weiß PV-8602 ABS-Filament, 1,75 mm, 1 kg, schwarz PV-8603 ABS-Filament, 1,75 mm, 1 kg, blau PV-8604 ABS-Filament, 1,75 mm, 1 kg, rot PV-8605 ABS-Filament, 1,75 mm, 1 kg, gelb PV-8606 ABS-Filament, 1,75 mm, 1 kg, grün... -
Seite 6: Wichtige Hinweise Zu Beginn
WICHTIGE HINWEISE ZU BEGINN Sicherheitshinweise • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf zugreifen können. • Ein Umbauen oder Verändern des Produktes beeinträch- tigt die Produktsicherheit. -
Seite 7: Wichtige Hinweise Zur Entsorgung
Wichtige Hinweise zur Entsorgung Dieses Elektrogerät gehört nicht in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informatio- nen der jeweiligen Gemeinde. -
Seite 8: Produktdetails
PRODUKTDETAILS... - Seite 9 Geschwin- Über diesen Schieber können Sie digkeits- die Geschwindigkeit regeln, mit der schieber das Filament ausgegeben wird. Öffnen Sie die Abdeckung und ver- wenden Sie einen kleinen Kreuz- Tempera- schlitz-Schraubendreher, um die turkont- Temperatur anzupassen (gegen den rolle Uhrzeigersinn: verringern, mit dem Uhrzeigersinn: erhöhen).
-
Seite 10: Funktionsübersicht
Funktionsübersicht Mit dem 3D-Stift können Sie dreidimensionale Strich- zeichnungen anfertigen, mit der gleichen Technik wie bei einem gewöhnlichen 3D-Drucker. Ein Kunststoff-Fila- ment (ABS oder PLA) wird im Stift aufgeheizt und als fast flüssiger Kunststofffaden wieder ausgegeben. Dieser Kunststofffaden erhärtet bei Zimmertemperatur nahezu sofort und erlaubt es Ihnen so, vertikale und horizontale Striche zu zeichnen. -
Seite 11: Inbetriebnahme
INBETRIEBNAHME Temperatur anpassen Der Stift verfügt über einen möglichen Temperaturbe- reich von 60° bis 230° C. Je nach Filamentart kann die benötigte Temperatur leicht variieren. Falls Sie die Tem- peratur anpassen möchten, trennen Sie den Stift von der Stromversorgung und öffnen Sie die Abdeckung der Tem- peraturkontrolle. -
Seite 12: Filament Einführen
Filament einführen HINWEIS: Bei größeren Filament-Rollen empfiehlt es sich, das Filament zunächst zuzuschneiden. Schneiden Sie einzelne Stücke von maximal 30 cm Länge von der Rolle und verwenden Sie diese Teilstücke mit dem Stift. Wenn das Filament aufgebraucht ist, führen Sie ein neues Teilstück ein. Führen Sie das Filament in die Filament-Öffnung am Ende des Stiftes ein. -
Seite 13: Verwendung
VERWENDUNG ACHTUNG! Berühren Sie während der Verwendung auf keinen Fall die Druckdüse! Verbrennungsgefahr! Geschwindigkeit einstellen Über den Geschwindigkeitsschieber können Sie die Geschwindigkeit einstellen, mit der das Filament aus- gegeben wird. Eine höhere Geschwindigkeit (Schieber in Richtung Filament-Öffnung) lässt Sie schneller zeich- nen, gibt dem Material aber auch weniger Zeit, abzuküh- len und seine Form beizubehalten. - Seite 14 Wenn Sie die Zeichnung abgeschlossen haben, lassen Sie die Taste einfach los. Geben Sie dem Bild noch einige Sekunden, um vollständig abzukühlen, und lösen Sie es dann vorsichtig von seiner Unterlage.
-
Seite 15: Reinigung Und Wartung
REINIGUNG UND WARTUNG ACHTUNG! Lassen Sie den Stift immer vollständig abkühlen, bevor Sie ihn reinigen! Verbren- nungsgefahr! Trennen Sie den Stift von der Stromversorgung und las- sen Sie ihn vollständig abkühlen. Reinigen Sie ihn nur mit einem leicht angefeuchteten, fusselfreien Tuch. Verwen- den Sie kein Wasser oder aggressive Reinigungsmittel. -
Seite 16: Anhang
ANHANG Fehlerbehebung Mögliche Fehler Mögliche Lösung Ursache Stecker ist Überprüfen Sie den Sitz nicht richtig von Stecker und Netz- eingesteckt teil. Keine Strom- Überprüfen Sie die versorgung Kein Strom Stromversorgung der Steckdose. Wenden Sie sich an den Gerät defekt Kundendienst. Druckdüse Reinigen Sie die Druck- blockiert... -
Seite 17: Technische Daten
Technische Daten Stromversorgung DC 12 V 3 A Temperaturbereich 60°C bis 230°C Düsendurchmesser 0,4 bis 0,7mm Geeignetes Filament PLA, ABS, Stärke: 1,75 mm Maße 30 × 185 × 44 mm Gewicht 66 g... - Seite 20 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV3 / 18.02.2016 - MB//SL//TS...
- Seite 21 FX1-free PV-8645-675 Stylo 3D Stylo 3D Mode d'emploi...
- Seite 22 TABLE DES MATIÈRES Votre nouveau stylo 3D ..........3 Contenu ..................... 4 Caractéristiques du produit ............4 Accessoires ..................5 Consignes préalables ..........6 Consignes de sécurité ..............6 Consignes importantes pour le traitement des déchets 8 Déclaration de conformité ............9 Description du produit ..........
-
Seite 23: Votre Nouveau Stylo 3D
VOTRE NOUVEAU STYLO 3D Chère cliente, cher client, Nous vous remercions d'avoir choisi ce stylo 3D. Dessinez des objets colorés en 3 dimensions réelles, et ceci à la main ! Presque aussi facilement qu'avec un stylo à bille classique : un peu d'exercice reste nécessaire. Au lieu d'écrire à... -
Seite 24: Contenu
Contenu • Stylo 3D • 3 laments (3 m chacun) • Adaptateur secteur • Mode d'emploi Caractéristiques du produit • Stylo 3D pour dessiner à la main des objets en 3D réelle • Design ergonomique pour une prise en main optimale •... -
Seite 25: Accessoires
Accessoires Vous pouvez commander les accessoires suivants sur www.pearl.fr. Référence Accessoires du produit PV-8601 Filament ABS, 1,75 mm, 1 kg, blanc PV-8602 Filament ABS, 1,75 mm, 1 kg, noir PV-8603 Filament ABS, 1,75 mm, 1 kg, bleu PV-8604 Filament ABS, 1,75 mm, 1 kg, rouge PV-8605 Filament ABS, 1,75 mm, 1 kg, jaune PV-8606... -
Seite 26: Consignes Préalables
CONSIGNES PRÉALABLES Consignes de sécurité • Ce mode d'emploi vous permet de vous familiariser avec le fonctionnement du produit. Conservez-le précieusement a n de pouvoir le consulter en cas de besoin. • Pour connaître les conditions de garantie, veuillez contacter votre revendeur. Veuillez également tenir compte des conditions générales de vente ! •... - Seite 27 • Pendant l'utilisation, il se peut qu'une odeur se fasse sentir. De ce fait, utilisez le stylo 3D dans des pièces su samment aérées. Évitez de respirer directement les vapeurs produites. • Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.
- Seite 28 Consignes importantes pour le traitement des déchets Cet appareil électronique ne doit PAS être jeté dans la poubelle de déchets ménagers. Pour l'enlèvement approprié des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité. Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité...
-
Seite 29: Déclaration De Conformité
Déclaration de conformité La société PEARL.GmbH déclare ce produit PV-8645 conforme aux directives actuelles suivantes du Parlement Européen : 2001/95/CE, relative à la sécurité générale du produit, 2011/65/UE, relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, et 2014/30/UE, concernant la compatibilité... -
Seite 30: Description Du Produit
DESCRIPTION DU PRODUIT... - Seite 31 Curseur de Ce curseur vous permet de dé nir réglage de la vitesse à laquelle le lament est la vitesse distribué. Ouvrez le couvercle et utilisez un Contrôle de petit tournevis cruciforme pour la tempéra- ajuster la température (sens anti- ture horaire = réduire ;...
-
Seite 32: Aperçu Des Fonctions
Aperçu des fonctions Le stylo 3D vous permet d'e ectuer des dessins en trois dimensions, avec la même technique que pour une imprimante 3D normale. Un lament en plastique (ABS ou PLA) est chau é à l'intérieur du stylo et s'écoule sous la forme d'un l semi-liquide. -
Seite 33: Mise En Marche
MISE EN MARCHE Ajuster la température Le stylo dispose d'une plage de températures allant de 60 à 230 °C. Selon le type de lament, la température nécessaire peut varier légèrement. Si vous souhaitez ajuster la température, débranchez le stylo de l'alimentation électrique et ouvrez le couvercle de la zone de contrôle de la température. -
Seite 34: Insérer Le Lament
Insérer le lament NOTE : Pour les rouleaux de lament plus importants, il est recommandé de couper préalablement le lament. Coupez des bouts de 30 cm de long maximum et utilisez ces bouts avec le stylo. Une fois que le lament est entièrement consommé, insérer un nouveau bout. -
Seite 35: Utilisation
UTILISATION ATTENTION ! Pendant l'utilisation, ne touchez jamais la buse d'impression ! Risque de brûlure ! Régler la vitesse Le curseur de réglage de la vitesse vous permet de dé nir la vitesse à laquelle le lament est distribué. Une vitesse élevée (curseur en direction de l'ouverture du lament) vous permet de dessiner plus vite mais laisse moins de temps au matériau de refroidir et de conserver la forme... - Seite 36 Une fois que vous avez terminé le dessin, relâchez simplement la touche. Laissez à l'objet dessiné quelques secondes pour refroidir complètement, puis détachez-le avec précaution de son support.
-
Seite 37: Nettoyage Et Entretien
NETTOYAGE ET ENTRETIEN ATTENTION ! Laissez toujours le stylo refroidir complètement avant de le nettoyer ! Risque de brûlure ! Débranchez le stylo de l'alimentation électrique et laissez-le refroidir complètement. Nettoyez-le avec un chi on doux, légèrement humide, et ne peluchant pas. N'utilisez pas d'eau ni de liquide nettoyant abrasif ou agressif. -
Seite 38: Annexe
ANNEXE Dépannage Cause proba- Problème Solution possible Véri ez le branchement La che est de la che d'alimentation mal branchée et de l'adaptateur secteur. Véri ez que votre prise d'alimen- murale est bien foncti- tation Pas de courant onnelle et alimentée en lectrique énergie électrique. -
Seite 39: Caractéristiques Techniques
Caractéristiques techniques Alimentation 12 V DC, 3 A Température de 60 à 230 °C d'utilisation Diamètre de la buse 0,4 à 0,7 mm PLA, ABS, épaisseur : Filament approprié 1,75 mm Dimensions 30 x 185 x 44 mm Poids 66 g... - Seite 40 Service commercial : 0033 ( 0 ) 3 88 58 02 02 Importé par Pearl | 6 rue de la Scheer | F-67600 Sélestat © REV3 / 18.02.2016 - MB//SL//TS...
