Active T143 Gebrauchsanweisung
Verwandte Anleitungen für Active T143
Inhaltszusammenfassung für Active T143

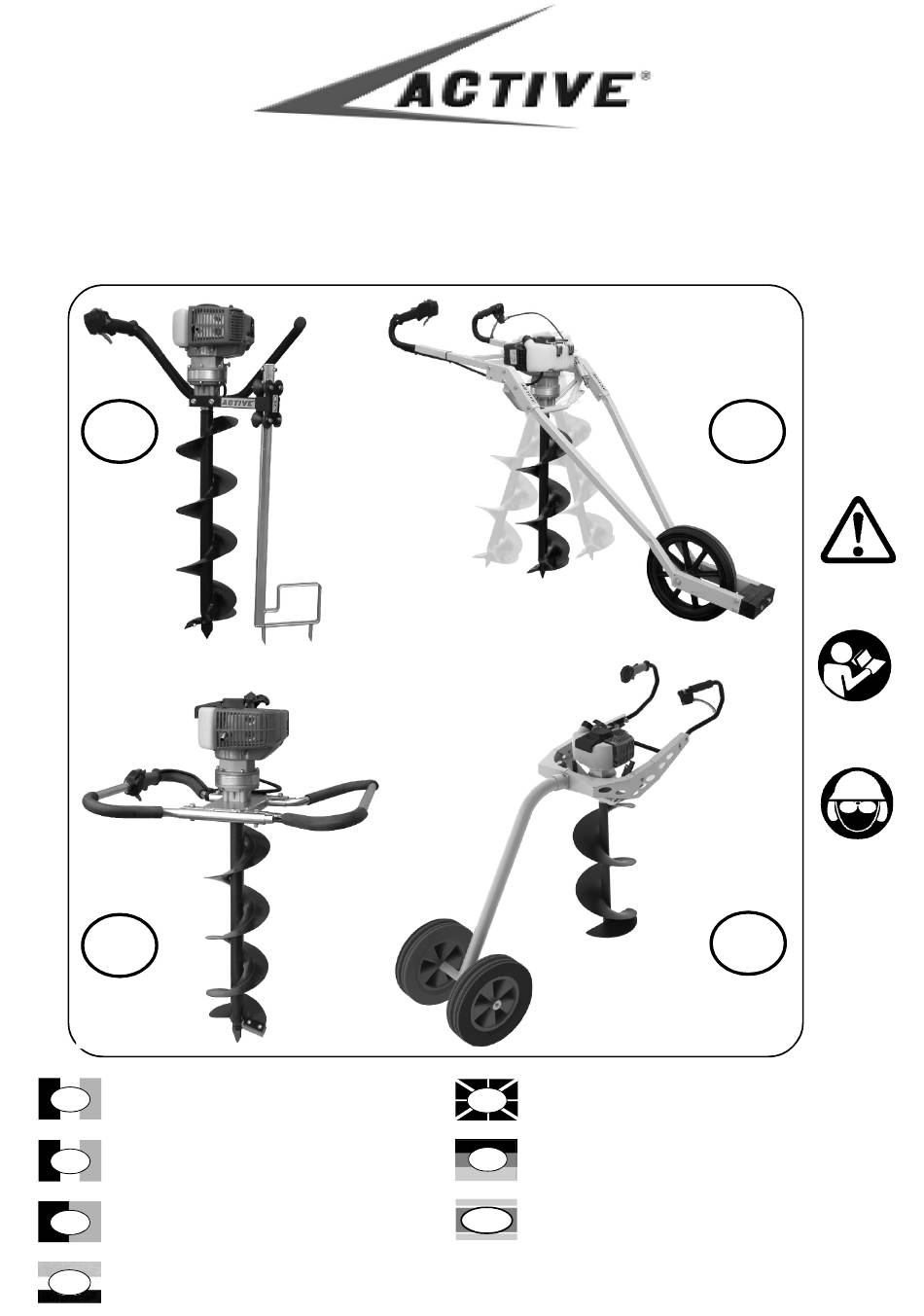

- Seite 1 A - T143 B - T152 C - TDU 155 D - T165 GB OWNER’S MANUAL MANUALE D’ISTRUZIONE MANUEL D’INSTRUCTION GEBRAUCHSANWEISUNG MANUAL DE INSTRUÇÕES MANUAL DE INSTRUCCIONES MANUAL DE INSTRUCCIONES...
- Seite 2 FIG . 3 FIG . 2 FIG . 4 FIG . 5 FIG . 6 FIG . 7 FIG . 8 FIG . 9...
- Seite 3 Estimado cliente, le agradecemos en modo especial por haber de qualidade da empresa activa. escogido un producto de calidad de la empresa ACTIVE. Para a correcta utilização das máquinas corta-mato e evitar Para un correcto empleo del desbrozador y evitar acidentes, não começar a trabalhar sem ter lido este manual...
-
Seite 33: Symbolerklärung
DEUTSCH INHALT 1. Symbolerklärung....................................Pag. 33 2. Sicherhitsbestimmungen..................................33 3. Bauteile des erdbohrers...................................34 4. Technische Daten und konformitätserklärung.............................37 5. Zusammenbau......................................39 6. Arbeitsvorschriften....................................39 7. Vorbereitung für den gebrauch................................40 8. Periodische wartung....................................40 9. Instandhaltung......................................41 10. Garantieschein......................................42 1. SYMBOLERKLÄRUNG Personen 15 m entfernt halten Hinweis, Gefahr und Warnung Lesen Sie diese Gebrauchs- und Luftflügelschalter, Betrieb Wartungsanweisung vor der... -
Seite 34: Bauteile Des Erdbohrers
DEUTSCH 26-Halten Sie das Gerät bei Blockierung der Bohrschnecke 25-Verwenden Sie den Erdbohrer nicht, wenn er beschädigt, sofort an. falsch montiert oder willkürlich verändert wurde. 27-Geben oder leihen Sie den Erdbohrer nur erfahrenen Sicherheitsvorrichtungen dürfen weder entfernt noch Personen, die über den Betrieb und die korrekte Verwendung beschädigt oder unwirksam gemacht werden. - Seite 35 DEUTSCH BAUTEILE DES ERDBOHRERS (fig 1) Mod. T155 9. Untersetzungsgetriebe 1. Stoppschalter (STOP) 10. Starter (zum Kaltstart des Motors) 2. Gashebel 11. Vorrichtung zur Schnellmontage und -Demontage 3. Sicherheitsgashebel der Bohrschnecke 4. Halbgashebel 12. Bohrschnecke 5. Tankdeckel 13. Klinge 6. Motoranlassgriff 14.

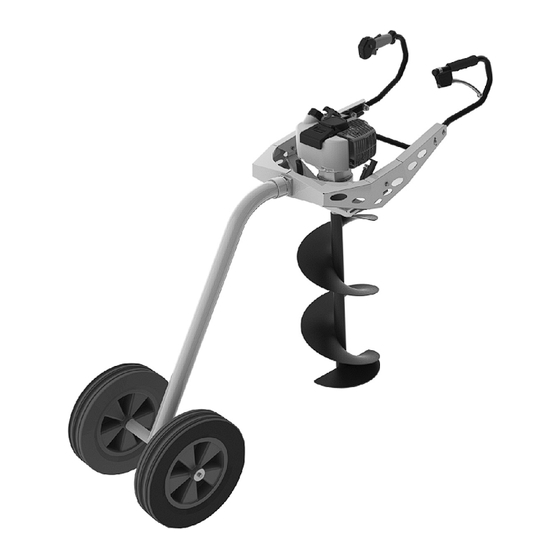

- Seite 36 DEUTSCH FIG. 12 BAUTEILE DES ERDBOHRERS (Fig 12) Mod. T165 1. Stoppschalter (STOP) 11. Bohrschnecke 2. Gashebel 12. Release Hebel Kontrollpunkte für den Transport 3. Sicherheitsgashebel 13. Frame 4. Halbgashebel 14. Geräte für die Höhenverstellung. Lenker 5. Tankdeckel 15. Abschließvorrichtung für den Gipfel 6.
-
Seite 37: Technische Daten Und Konformitätserklärung
DEUTSCH 4. TECHNISCHE DATEN UND KONFORMITÄTSERKLÄRUNG ACTIVE s.r.l. Zona Artigianale - 26037 S. Giovanni in Croce (CR) erklärt hiermit unter ihrer eigenen Verantwortung, dass das Gerät : MODELL T143 HUBRAUM cm³ 42.7 LEISTUNG KW / PS 1.6 / 2.1 VERGASER... - Seite 38 ANTRIEBSWELLE 12 Kg. BOHRSCHNECKENDURCHMESSER in mm 100 - 150 - 200 - 250 - 300 den Vorgaben in den Richtlinien: Euro 1 MODELL T143 T152 - TDU155 T165 Bis zu der Seriennummer 55XX9999 65XX9999 45XX9999 2006/42/CE - 2004/108/CE - 2000/14/CE - 2002/44/CE...
-
Seite 39: Zusammenbau
- Installieren Sie den Stecker (A) in (B). Bohrschnecke reduzieren, wurde Schnellkupplungssystem ACTIVE “Quick Joint” eingesetzt. Mod. T 152 (Abb. 10) - Drücken Sie die Muffe (E) der Bohrschnecke (12 - Abb.1) Setzen Sie den Rahmen (15) bis mittel (17) durch die nach oben, während Sie die Bohrschnecke in die Nutwelle... -
Seite 40: Vorbereitung Für Den Gebrauch
- Reinigen Sie den Filter (2) mit einer Benzin- oder Ölmischung. Winden Sie ihn danach aus, durchtränken Sie ZÜNDKERZE Abb. 9 den Filter (2) mit Öl (für die beste Leistung wird ACTIVE Demontieren und reinigen Sie die Zündkerzen (mindestens Filterspezialöl, Art.-Nr. 21010, empfohlen) und winden Sie alle 50 Betriebsstunden und regeln Sie den Abstand zwischen ihn erneut aus. -
Seite 41: Instandhaltung
- Lassen Sie den Motor an und prüfen Sie, dass keine Wenn am Untersetzungsgetriebe Ölleckagen auftreten, Fettleckagen vorhanden sind. müssen Sie es sofort reparieren, um Schäden an den ACTIVE empfiehlt die Verwendung von spezifischem Zahnrädern zu vermeiden. Schmierfett, Art.-Nr. 21039 Ersetzen Sie alle 500 Arbeitsstunden das Schmierfett im Gehäuse des Untersetzungsgetriebes. -
Seite 42: Garantieschein
DEUTSCH 10. GARANTIESCHEIN Dieses Gerät wurde anhand der modernsten Produktionstechniken entworfen und realisiert. Die Herstellerfirma garantiert für ihre Erzeugnisse über einen Zeitraum von 24 Monaten ab dem Kaufdatum. Ausgenommen davon sind Erzeugnisse für ständigen professionellen Arbeitseinsatz und für Arbeiten auf Drittrechnung. Für diese Erzeugnisse gilt eine Garantiezeit von 12 Monaten ab dem Kaufdatum.
