Afb. 3
Bevestiging van de haken
Voor 10 haken heeft u minimaal twee insteekplaatsen
nodig. Er kunnen tot wel 5 haken aan één insteek-
plaats worden bevestigd.
▯
Steek de haken van boven in de insteekplaats
(zie afb. 4).
Bevestiging van de boor en bithouder
Voor de boor en bithouder heeft u twee naast elkaar
gelegen insteekplaatsen nodig.
▯
Steek de boor en bithouder zodanig van boven in
de insteekplaatsen, dat beide haken in de wande-
lementen grijpen (zie afb. 4).
Bevestiging van de gereedschapshouder
Voor de gereedschapshouder heeft u twee naast
elkaar gelegen insteekplaatsen nodig.
▯
Steek de gereedschapshouder zodanig van boven
in de insteekplaatsen, dat beide haken in de
wandelementen grijpen (zie afb. 4).
Bevestiging van de ring- en
steeksleutelhouder
KOMPERNASS HANDELS GMBH
Voor de ring- en steeksleutelhouder heeft u twee
BURGSTRASSE 21
naast elkaar gelegen en vijf boven elkaar gelegen
44867 BOCHUM
steekplaatsen nodig.
GERMANY
www.kompernass.com
▯
Steek de twee ring- en steeksleutelhouders zoda-
nig van boven in de insteekplaatsen, dat beide
haken in de wandelementen grijpen (zie afb. 4).
Last Information Update · Stand van de informatie
A
Stand der Informationen: 09 / 2015
Ident.-No.: POAS2B1-092015-1
IAN 273437
6
- 9 -
■
DE / AT / CH
Einführung
Herzlichen Glückwunsch!
Mit Ihrem Kauf haben Sie sich für ein hochwertiges
Produkt entschieden. Machen Sie sich vor der ersten
Inbetriebnahme mit dem Produkt vertraut. Lesen Sie
hierzu aufmerksam die nachfolgende Bedienungsan-
leitung. Benutzen Sie das Produkt nur wie beschrieben
und für die angegebenen Einsatzbereiche. Bewahren Sie
diese Anleitung gut auf. Händigen Sie alle Unterlagen
bei Weitergabe des Produkts an Dritte ebenfalls mit aus.
Bestimmungsgemäße Verwendung
Afb. 4
Das Aufbewahrungs-Set dient ausschließlich zur Lage-
rung von Werkzeugen und Kleinteilen, wie Nägel,
Reinigen
Dübel, Schrauben oder ähnlichem, im privaten Haushalt.
Das Aufbewahrungs-Set ist nicht zur Lagerung von
LET OP
entzündlichen, toxischen oder aggressiven Flüssigkeiten
vorgesehen. Verwenden Sie das Aufbewahrungs-Set
►
Gebruik geen schuur- of schoonmaakmiddelen,
nicht im gewerblichen Bereich und nicht zweckent-
omdat deze de delen van kunststof kunnen
fremdet. Eine andere oder darüber hinausgehende
beschadigen.
Benutzung gilt als nicht bestimmungsgemäß und kann
▯
Reinig de wandpanelen en de boxen met een licht
zu Beschädigungen führen. Der Hersteller übernimmt
vochtig gemaakte doek. Bij hardnekkig vuil doet u
keine Haftung für Schäden aufgrund von Nichtbeach-
een mild afwasmiddel op het doek.
tung der Anleitung, nicht bestimmungsgemäßer Ver-
wendung, unsachgemäßen Reparaturen, unerlaubt
Milieurichtlijnen
vorgenommener Veränderungen oder Verwendung
Voer de opruim- en opberghulp af via een erkend
nicht zugelassener Ersatzteile.
afvalverwerkingsbedrijf of via uw gemeentereiniging.
Neem de momenteel geldende voorschriften in acht.
Sicherheitshinweise
Neem in geval van twijfel contact op met de gemeen-
Beachten Sie für einen sicheren Umgang mit dem
telijke reinigingsdienst.
Produkt die folgenden Sicherheitshinweise:
Voer alle verpakkingsmaterialen op een
■
Achten Sie darauf, dass Sie beim Bohren keine
milieuvriendelijke manier af.
elektrische Leitungen oder andere Installationen,
wie z.B. Wasserrohre, in der Wand beschädigen.
Importeur/service
Beim Anbohren elektrischer Leitungen besteht
KOMPERNASS GMBH
Lebensgefahr!
BURGSTRASSE 21
■
Beschädigte Teile können scharfe Kanten haben.
44867 BOCHUM, GERMANY
Es besteht Verletzungsgefahr! Ersetzen Sie zerbro-
Tel.: +49 (0) 2327 3018-0
chene oder beschädigte Teile sofort.
www.kompernass.com
■
Belasten Sie die Wandpaneele und die Boxen
nicht zu stark (siehe Kapitel „Technische Daten").
IAN 273437
Dies kann zu irreparablen Schäden führen.
- 10 -
- 11 -
■
Die mitgelieferten Dübel sind nur für die Befestigung

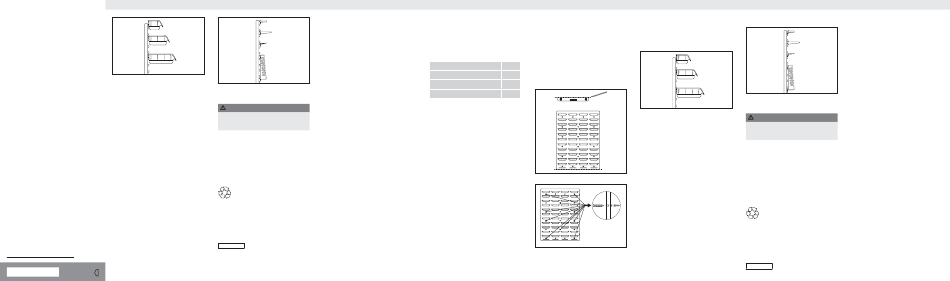

Montage
in einer Beton- oder Steinwand geeignet. Bitte prü-
fen Sie unbedingt vor der Montage Ihr Mauerwerk
Montage der Wandpaneele
auf Eignung für die Dübel. Ansonsten halten die
▯
Zeichnen Sie eine gerade Linie an die Wand, um die
Dübel nicht und die Wandpaneele fällt herunter.
Wandpaneele daran auszurichten (siehe Abb. 1).
Ziehen Sie im Zweifelsfall einen Fachmann hinzu.
▯
Markieren Sie die Bohrlöcher, indem Sie das
Wandpaneel an die Wand halten und mit einem
Technische Daten
spitzen Gegenstand durch die Schraublöcher die
Positionen markieren.
Maximale Belastbarkeit je Wandpaneel
32 kg
▯
Bohren Sie die Löcher und verwenden Sie die
mitgelieferten Dübel.
Maximale Belastbarkeit Box klein
1 kg
▯
Schrauben Sie die Wandpaneele mit mindestens
Maximale Belastbarkeit Box mittel
1,5 kg
je 10 Schrauben an die Wand (siehe Abb. 2).
Maximale Belastbarkeit Box groß
2 kg
Lieferumfang
Überprüfen Sie vor Inbetriebnahme den Lieferumfang
auf Vollständigkeit und evtl. sichtbare Beschädigungen.
Bei einer unvollständigen Lieferung oder Schäden
infolge mangelhafter Verpackung oder durch Trans-
port wenden Sie sich an den Service (siehe Kapitel
„Importeur/Service").
▯
2 x Wandpaneele (42 x 59 cm)
▯
14 x Box klein (rot) (11,5 x 10 x 7,3 cm)
▯
2 x Box klein (blau) (11,5 x 10 x 7,3 cm)
▯
8 x Box mittel (blau) (16,5 x 10 x 7,3 cm)
▯
4 x Box groß (gelb) (21,5 x 10 x 7,3 cm)
▯
10 x Haken (5 cm)
Abb. 1
▯
1 x Bohrer- und Bithalter (16,5 x 5 cm)
▯
1 x Werkzeughalter (21 x 9,5 cm)
▯
1 x Ring- und Maulschlüsselhalter (21,8 x 6,8 cm)
▯
40 x Schrauben M5 x 30
▯
40 x Dübel S6
▯
Diese Bedienungsanleitung
Abb. 2
- 12 -
- 13 -
halter so von oben in die Steckplätze, dass beide
Montage der Boxen
Haken in die Wandpaneele greifen (siehe Abb. 4).
Für eine Box benötigen Sie einen freien Steckplatz an
der Wandpaneele.
▯
Stecken Sie die Box so von oben in den freien
Steckplatz, dass beide Haken in die Wandpaneele
greifen (siehe Abb. 3).
Abb. 4
Reinigen
Abb. 3
ACHTUNG
Befestigung der Haken
►
Verwenden Sie keine Scheuer- oder aggressive
Für 10 Haken benötigen Sie mindestens zwei Steck-
Reinigungsmittel, diese können die Kunststoffteile
plätze. Es können bis zu 5 Haken an einem Steckplatz
beschädigen.
befestigt werden.
▯
Reinigen Sie die Wandpaneele und die Boxen mit
▯
Stecken Sie die Haken von oben in den Steckplatz
einem leicht angefeuchteten Tuch. Bei hartnä-
(siehe Abb. 4).
ckigen Verschmutzungen geben Sie ein mildes
Spülmittel auf das Tuch.
Befestigung des Bohrer- und Bithalters
Für den Bohrer- und Bithalter benötigen Sie zwei
Entsorgen
nebeneinander liegende Steckplätze.
Entsorgen Sie das Aufbewahrungs-Set über einen
▯
Stecken Sie den Bohrer- und Bithalter so von oben
zugelassenen Entsorgungsbetrieb oder über Ihre
in die Steckplätze, dass beide Haken in die Wand-
kommunale Entsorgungseinrichtung. Beachten Sie
paneele greifen (siehe Abb. 4).
die aktuell geltenden Vorschriften. Setzen Sie sich
im Zweifelsfall mit Ihrer Entsorgungseinrichtung in
Befestigung des Werkzeughalters
Verbindung.
Für den Werkzeughalter benötigen Sie zwei nebenei-
Führen Sie alle Verpackungsmaterialien einer
nander liegende Steckplätze.
umweltgerechten Entsorgung zu.
▯
Stecken Sie den Werkzeughalter so von oben
in die Steckplätze, dass beide Haken in die Wand-
Importeur/Service
paneele greifen (siehe Abb. 4).
KOMPERNASS HANDELS GMBH
Befestigung des Ring- und Maulschlüssel-
BURGSTRASSE 21
halters
44867 BOCHUM, GERMANY
Für den Ring- und Maulschlüsselhalter benötigen Sie
Tel.: +49 (0) 2327 3018-0
zwei nebeneinander liegende und fünf übereinander
liegende Steckplätze.
www.kompernass.com
▯
Stecken Sie die beiden Ring- und Maulschlüssel-
IAN 273437
