Strapex STR 68
4

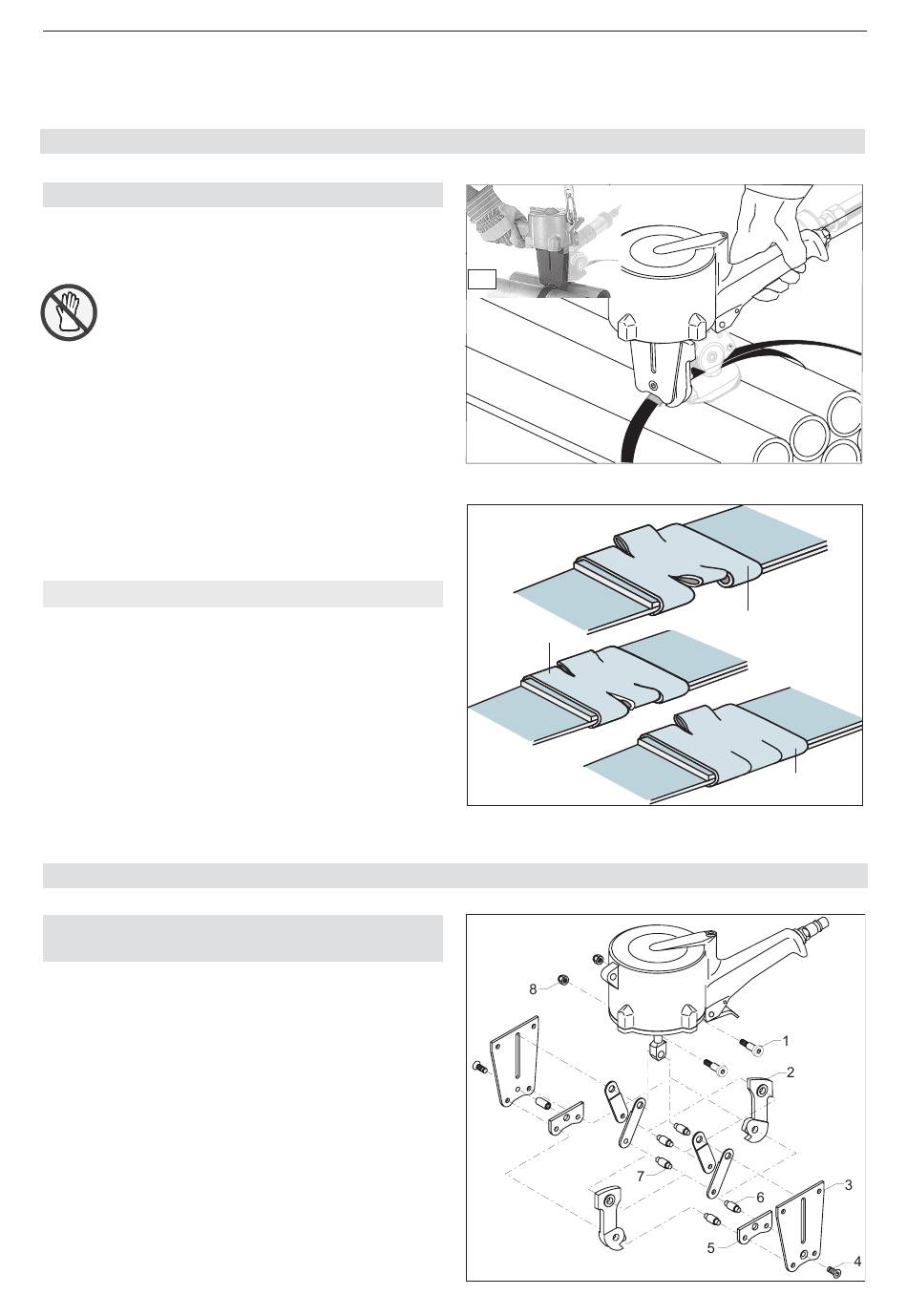

4.1 MODE D'EMPLOI POUR L'APPAREIL

a) Sertissage
– Placer la pince de fermeture OR-V 40 P sur l'agrafe.
– Faire le scellé en pressant sur la touche.
Ne touchez pas le environnement avec les
doigts.
– Effectuer la vérification du sertissage (voir
chapitre 4.2).
b) Tourner le paquet avec les pinces (voir Fig. 1b)
– Déconnecter l'air comprimé.
– Dévisser les quatre vis cylindriques, pos. 50 (voir
vue éclatée, page 22).
– Démonter la vis à flanc, pos. 38, et la touche,
pos. 12.
– Tourner le paquet de 90° avec les pinces et procé-
der au remontage.
4.2 VÉRIFICATION DU SERTISSAGE
– Afin d'obtenir une résistance optimale de sertissage,
l'agrafe doit être correctement encochée (Fig. 2/1).
1 Agrafe correctement sertie (l'agrafe est encochée
régulièrement et suffisamment profonde)
2 Agrafe incorrectement sertie
3 Agrafe incorrectement sertie
En cas de sertissages défectueux, les pièces d'usure
suivantes doivent être remplacées (voir chapitre 5.1):
– pinces, couteau, goujons
5
5.1 REMPLACEMENT DE LA PINCES
ET DU COUTEAU à ENTAILLE
Démontage
– Déconnecter l'air comprimé.
– Retirer les deux écrous de sécurite (3/8) et retirer
les deux vis cylindriques (3/1).
– Retirer les deux vis noyées (3/4) et enlever les
plaques latérales (3/3).
– Enlever les quatre goujons (3/6) et (3/7). Remplacer
les pinces (3/2) et le couteau à entaille (3/5).
Remontage
– Le remontage se fait dans l'ordre inverse du
démontage.
14

MODE D'EMPLOI

1b
Fig. 1
Fig. 2
INSTRUCTION DE SERVICE
Fig. 3
2
1
3
05.11
