6. Montage

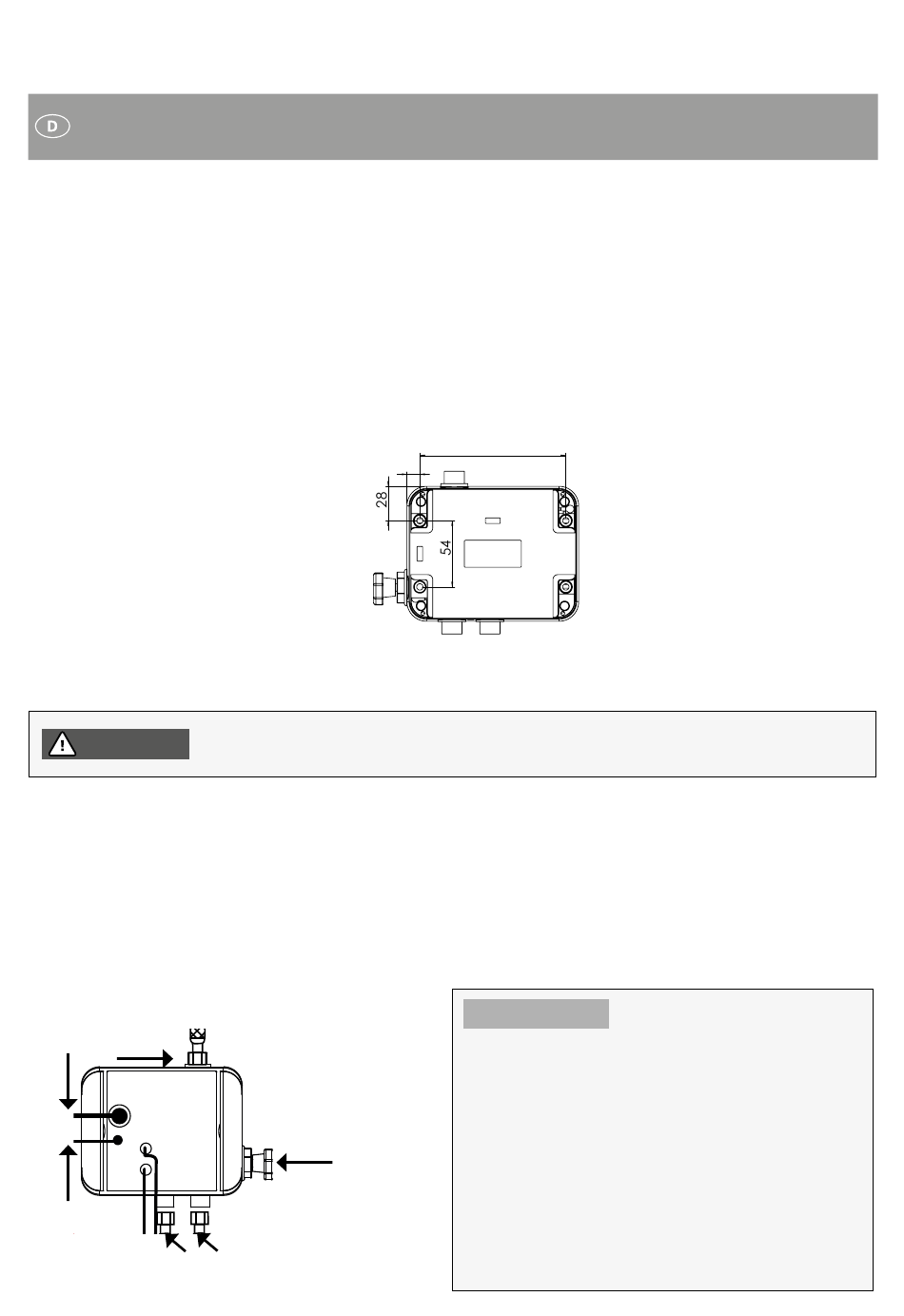

6.3 Montage der Steuereinheit

• Die Steuereinheit in den Unterschrank einbauen. Der Abstand zwischen der Steuereinheit und der
Armatur beträgt höchstens 750 mm.
• Wenn die Spendereinheit(en) unter die Steuereinheit installiert ist, bitte 350 mm Fraumraum zwischen den Einheiten
lassen. Ansonsten einen Freiraum von 50 mm unter der Steuereinheit lassen damit die Schläuche nicht stark abknicken.
• Der Freiraum auf der rechten Seite der Steuereinheit beträgt in Zusammenhang mit der Bedienung des
Temperatureinstellknopfes mindestens 100 mm. Der Freiraum auf der linken Seite beträgt 5 mm.
• Die seitlichen Deckel/Blenden können aufgeklappt werden. Darunter befinden sich 3 Vertiefungen zur Befestigung
der Box mit Standard Schrauben und Dübeln.
167,2
• Die mitgelieferten 3/8" Zufuhrschläuche für Warm- und/oder Kaltwasser an die bauseitige(n) Wasserversorgung/
Absperrventile und die Anschlussstellen der Steuereinheit anschließen. Absperrventile noch nicht öffnen.
WARNUNG
• Die Verschraubung der Wasserzufuhrleitung zur Armatur an der Anschlussstelle der Steuereinheit befestigen.
Stellen Sie sicher, dass sich die Anschlussstelle während dieser Montage nicht mit dreht.
• Das Steuerkabel, von der Armatur kommend, in die vorgesehenen Buchsen der Steuereinheit
einschieben. Erst nach einem hörbaren Klick rastet der Stecker ein und die Steckverbindung hält.
Die Schutzkappe anbringen.
• Das ca. 1,5 m lange Stromversorgungskabel des mitgelieferten 12 V-Adapters fest in die DC-Anschlussstelle der
Steuereinheit drücken in mit dem Netzanschluss (Schuko-Steckdose) verbinden.
zur Armatur
12 V
warm kalt
9
Bedienungsanleitung
68,2
10,5
Maße in mm
Den Temperatureinstellknopf bis auf Anschlag nach rechts drehen um auf kalt einzustellen.
Verbrühung werden so vermieden.
Temperatur-
einstellknopf
119
HINWEIS
• Nutzen Sie für die Montage die mitgelieferten
oder andere geeignete Befestigungsmaterialien.
• Stellen Sie vor der Montage die Eignung der
Wand sicher!
• Anschlussschläuche sind auf Sitz und Passung zu
kontrollieren
• Gebrauch der Armatur nur mit Frischwasser und
einem Druck von maximal 7 bar
• Hängen Sie die Steuereinheit immer aufrecht an
die Wand.
