the untouchable™ |
6. Montage

6.2 Montage der Armatur

Wandeinbau-Modell
• In der Vorwand, an der Stelle, wo die Armatur
montiert werden soll, ein Loch mit einem
Querschnitt von 40 mm bohren.
• Die Armatur in das Loch stecken und die Mutter lose,
an der Rückseite der Vorderwand befestigen.
Überprüfen, ob die Armatur in der richtigen Stellung
montiert worden ist (Ausflussöffnung senkrecht nach
unten). Nun die Mutter ordentlich festziehen.
• Vor der Montage der Vorwand überprüfen, ob der
Raum zwischen der Vorwand und der Wand
mindestens 90 mm beträgt.
• Überprüfen, ob die Armatur unten und oben
300 mm Freiraum hat.
• Die Zufuhrschläuche und die Verkabelung sorgfältig,
ohne Knicke, zur Steuer- und Spendereinheit hin
führen.
• Die Vorwand montieren.
HINWEIS
Zur sicheren Montage bitte vollständiges Befestigungsmaterial nutzen!

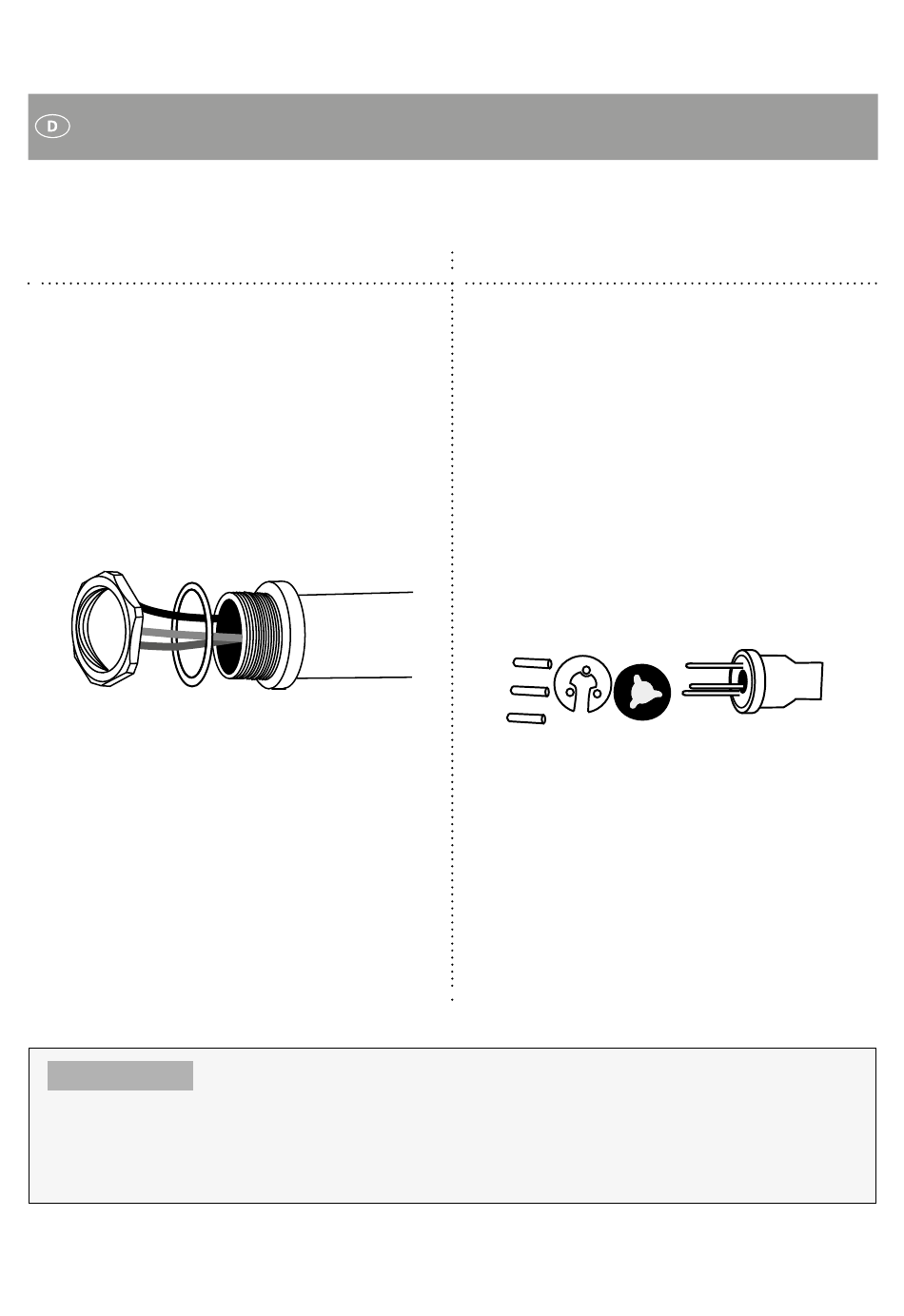

Diese Vorschrift beschreibt die Wand- und Tischinstallation unter Benutzung eines Waschbeckens. Die letztend-
liche Installation kann infolge der Situation vor Ort unterschiedlich sein. Siehe die unterstützende Zeichnung
auf dieser Seite.
8
Bedienungsanleitung
Tischeinbau-Modell
• Sofern in der Arbeitsplatte nicht vorhanden ein Loch
von 33 mm bis max. 35 mm bohren.
Im Waschbecken vorhandenes Loch gegebenenfalls
nachmessen.
• Den Gummiring unter die Armatur legen und an-
schließend in das Loch stecken.
• Den Stahlring mit den 3 Muttern an der Unterseite
des Arbeitsplatte befestigen.
• Überprüfen, ob die Armatur in der richtigen Stellung
montiert worden ist.
• Die 3 Muttern festziehen.
• Überprüfen, ob die Armatur unten und oben
300 mm Freiraum hat.
• Die Zufuhrschläuche und die Verkabelung
sorgfältig, ohne Knicke, zur Steuer- und
Spendereinheit hin führen.
