6. Bauanleitung Übersicht
6.1. Herstellung und Montage Sitz
6.2. Herstellung Bezug
6.3. Herstellung und Montage Lehne
6.4. Funktionsprüfung
6.1. Herstellung und Montage Sitz

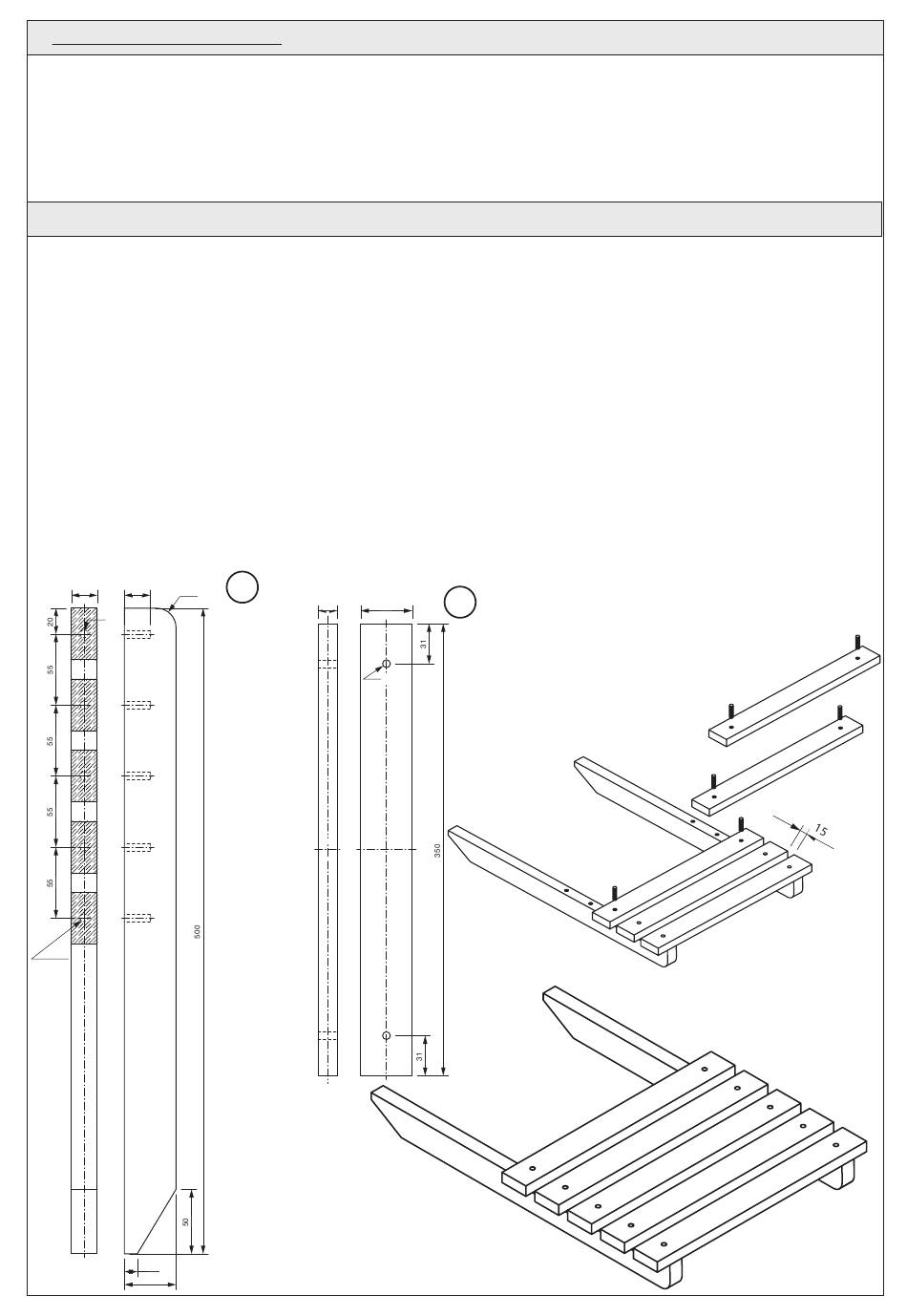

6.1.1 Beide Längsleisten (1) nach Zeichnung (s. Seite 8) bohren, anschrägen und abrunden.
Anschließend werden die Leisten versäubert.
Hinweis:
Die Dübelbohrungen können auch später, nachdem die Querleisten (2) aufgeleimt wurden, ge-
bohrt werden.
6.1.2 Fünf Querleisten (2) nach Zeichnung (s. Seite 9) Ø 6 mm durchbohren und versäubern.
6.1.3 Von den zwei Rundstäben (3) 10 Dübel mit einer Länge von ca. 30 mm absägen.
Rundstabreste für die Verdübelung der Lehne aufheben.
6.1.4 Querleisten nach Zeichnung auf die Längsleisten dübeln.
Hinweis:
20
20
R 15
Ø 6
Ø 6
10
40
4
Wer die Sacklochbohrungen noch nicht gebohrt hat, muss die Längsleisten nach dem Auf-
leimen der Querleisten bohren und verdübeln.
1
15
40
Ø 6
2
