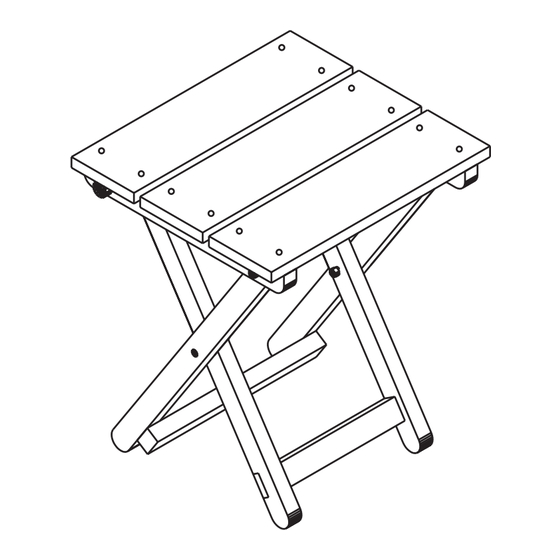

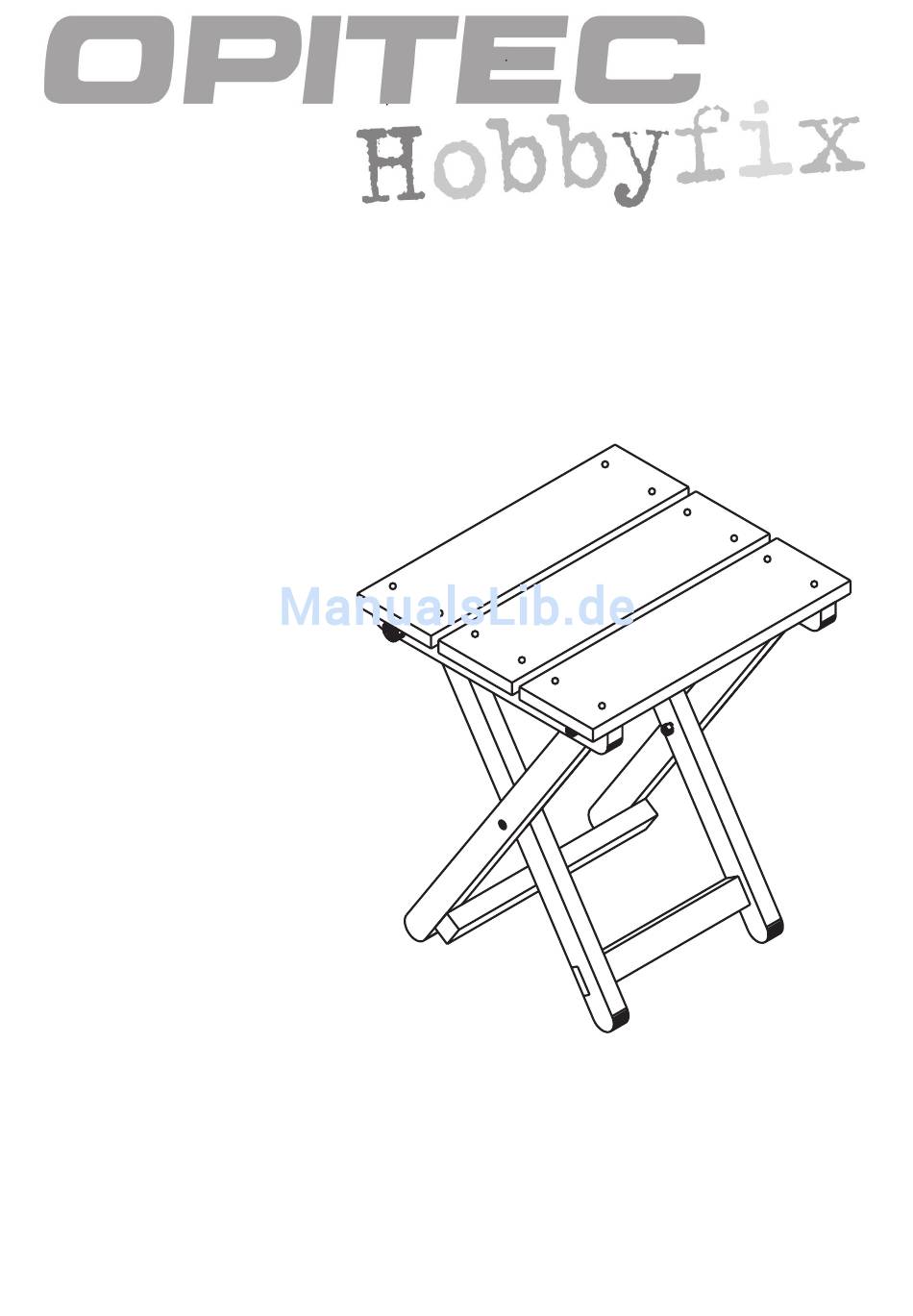

Klapphocker

Werbung

Hinweis
Bei den OPITEC Werkpackungen handelt
es sich nach Fertigstellung nicht um
Artikel mit Spielzeugcharakter allgemein
handelsüblicher Art, sondern um Lehr-
und Lernmittel als Unterstützung der
pädagogischen Arbeit. Dieser Bausatz darf
von Kindern und Jugendlichen nur unter
Anleitung und Aufsicht von sachkundigen
Erwach- senen gebaut und betrieben wer-
den. Für Kinder unter 36 Monaten nicht
geeignet. Erstickungsgefahr!
Stückliste:
Teile-Nr. Bezeichnung
1
2
3
4
5
6
7
8
9
10
D108157#1
1 0 8 . 1 5 7
K l a p p h o c k e r
Innenbein
Innenbeinstrebe
Außenbein
Außenbeinstrebe
Sitzrahmen
Sitzbrett
Senkkopfschraube mit Stoppmutter
Sicherungsrundstab
Holzscheiben
Dübel
Menge
Maße
2
20 x 30 x 500 mm
2
20 x 30 x 350 mm
2
20 x 30 x 500 mm
1
20 x 30 x 350 mm
2
20 x 30 x 350 mm
3
15 x 100 x 350 mm
4
M6 x 50 mm
1
ø 6 x 250 mm
2
ø 20 mm
2
ø 6 x 250 mm
1

Werbung

loading

Inhaltszusammenfassung für Opitec Hobbyfix 108.157

  • Seite 1 1 0 8 . 1 5 7 K l a p p h o c k e r Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
  • Seite 2 A u f b a u M 1 : 4 D108157#1...
  • Seite 3 BAUANLEITUNG Es empfiehlt sich, den Hocker schrittweise entsprechend der Bauanleitung aufzubauen und dabei immer wieder mit den Zeichnungen zu vergleichen. Alle notwendigen Maße sind in der Stückliste und den Zeichnungen angegeben. 1. Innenrahmen 1. Teile 1 auf 460 mm u. Teile 2 auf 230 mm ablängen, abrunden, Kanten brechen.
  • Seite 4 AUßENRAHMEN INNENRAHMEN Teil 2 10mm R 15mm R 15mm Ø 6mm 10mm Teil 3 Teil 1 Ø 6mm Teil 4 Ø 6mm Ø 6mm 10mm 15mm 30mm R 15mm R 15mm D108157#1...
  • Seite 5 15mm R 15mm Teil 8 Dübel Arretierungsstift Ø 6mm Ø 6mm Ø 6mm Teil 11 Teil 5 R 5mm Ø 6,5mm Ø 6,5mm 15mm 30mm Dübellöcher für die Sitzbretter (Teil 6) links und rechts anbringen Teil 9 30mm Abschlussring für Arretierungsstift Ø...
