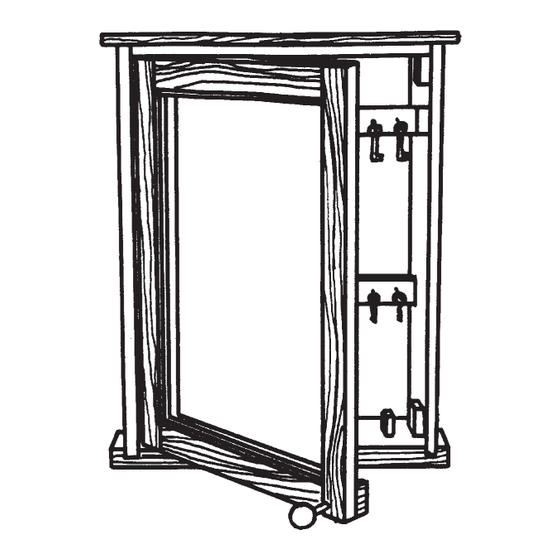

L T - S c h l ü s s e l s c h r a n k
T L
Bauanleitung:
Idee und Text Prof. Walter Hanko
Bei den OPITEC Werkpackungen handelt es sich nach
Fertigstellung nicht um Artikel mit Spielzeugcharakter
allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit.
Dieser Bausatz darf von Kindern und Jugendlichen nur
unter Anleitung und Aufsicht von sachkundigen Er-
wach- senen gebaut und betrieben werden. Für Kinder
unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Achtung!
Dieses Produkt enthält verschluckbare Kleinteile.
Es besteht Erstickungsgefahr!
Planung und Herstellung einfacher Möbel ist ein relevantes Thema für den Technikunterricht. Es geht dabei in erster
Linie nicht um das Nachahmen professioneller handwerklicher Techniken. In der Schule müssen Fertigungsverfahren
gewählt werden, die dem Können der Schüler angepasst sind und den vorgegebenen Sicherheits- und Unfallverhü-
tungsvorschriften entsprechen. Trotzdem soll der Schüler selbständig, den sachlichen Erfordernissen angepasst, Ob-
jekte planen und herstellen.
Mit dem LT-System werden diese Anforderungen erfüllt. Der Bausatz „Wandschränkchen" verfolgt noch ein weiteres
Anliegen: Der Technikunterricht darf sich nicht darauf beschränken, fertig vorbereitete Einzelteile lediglich zusam-
menzufügen. Die Einzelteile dieses Bausatzes sind so gewählt, dass eine Reihe selbständiger Entscheidungen zu tref-
fen und Aktivitäten zu entwickeln sind.
Dieser Bausatz soll aber vor allem als sog. Zugangsmodell zu dem Bereich „Möbelbau mit dem LT-System" dienen. Zu-
gangsmodell bedeutet, dass exemplarisch wichtige Sachverhalte vorgestellt werden, die dann vielseitig, vom Schüler
ganz selbständig, in ähnlichen Zusammenhängen angewendet werden können.
Der Bausatz demonstriert zudem sehr eindrucksvoll, dass wertvolle und gebrauchstüchtige Gegenstände letztlich
aus sehr wenigen Grundbausteinen (zwei unterschiedliche LT-Leisten) hergestellt werden können. Damit wird ein
Grundanliegen des LT-Systems verfolgt, wo mit einem Minimum an Aufwand ein Maximum an Erfolg erreicht wird.
D108010#1
1 0 8 . 0 1 0
Hinweis
1
Werbung
Verwandte Anleitungen für Opitec Hobbyfix 108.010
Inhaltszusammenfassung für Opitec Hobbyfix 108.010
- Seite 1 1 0 8 . 0 1 0 L T - S c h l ü s s e l s c h r a n k Bauanleitung: Idee und Text Prof. Walter Hanko Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
- Seite 2 1. Sachinformation: Art: Möbelstück/Modell als Werkpackung Verwendung: Im Werkunterricht ab der 5. Jahrgangsstufe 2. Materialkunde: 2 .1 Werkstoff: Kiefernholz (Nadelholz), Weichholz; sollte zum Verarbeiten entsprechend getrocknet sein; Sperrholz, mehrlagig Faserrichtung gegeneinander versetzt! Bearbeitung: Holz wird gesägt, geraspelt, gefeilt, gebohrt und geschliffen; anreißen nach Maß...
- Seite 3 4. Stückliste: Baugruppe Material Menge Größe Abbildung Nagelleisten Korpusboden Korpusdecke Kiefernleiste 10 x 25 x 250 mm Kiefernleiste 10 x 50 x 250 mm Abdeckung Kiefernleiste 10 x 40 x 300 mm Kiefernleiste 10 x 50 x 300 mm Korpus- Seitenteile Kiefernleiste 10 x 25 x 350 mm...
-
Seite 4: Explosionszeichnung
5. Explosionszeichnung D108010#1... - Seite 5 6. Bauanleitung Übersicht 6.1 Herstellung Türrahmen mit Spiegel und Verriegelung 6.2 Herstellung Korpus mit Rückwand und Abdeckung 6.3 Endmontage 6.1 Herstellung Türrahmen mit Spiegel und Verriegelung 6.1.1 Zwei Leisten (7) 10 x 25 x 350 mm auf 195 mm (7a) Länge kürzen. Die zwei verbleibenden Leisten (7) auf 328 mm (7b) Länge kürzen.
- Seite 6 6.1.4 Nach dem Trocknen nach Zeichnung in den Rahmen unten rechts für die Verriegelung ein Loch ø 4,5 mm bohren. 20,0 6.1.5 Türrahmen mit der “Falz” nach oben auf eine ebene Unterlage legen. Den Spiegel (9) auf den Rahmen legen und aus- mitteln.
- Seite 7 6.1.9 Verriegelung Teil (11/12) so durch die Bohrung schieben, dass die Holzkugel auf der Spiegelseite ist und von innen den Bart (7e) aufleimen. 6.2 Herstellung Korpus mit Rückwand und Abdeckungen 6.2.1 Für den Korpusboden und die Korpusdecke jeweils eine Leiste (1) 10 x 25 x 250 mm und eine Leiste (2) 10 x 50 x 250 mm zusammenleimen.
- Seite 8 6.2.4 Abdeckungen (3+4) nach Zeichnung abrunden. 6.2.5 Zwei Leisten (1) 10 x 25 x 250 mm nach Zeichnung anreißen und evtl. Markierungen vorstechen. Anschließend jeweils 5 Messingnägel (14) als Schlüsselhalter in die markierten Stellen einschlagen. 25,0 50,0 50,0 50,0 50,0 25,0 6.2.6 Schlüsselleisten (1b) an die Rückwand leimen.
- Seite 9 6.3 Endmontage 6.3.1 Klavierband ausgemittelt auf die Türrahmenhinterkante und bündig zur Innenkante (Falz) mit den Schrauben (13) befestigen. Hinweis: Schraubenlöcher vorstechen! 6.3.2 Klavierband an der Korpusinnenseite mit 5 Schrauben (13) ausgemittelt befestigen. Hinweis: Wie in der Darstellung gezeigt, die Tür im geöffneten Zustand an die Korpusseite anlegen und dann festschrauben! 6.3.3 Überprüfen, dass die Türe im geschlossenen Zustand nicht klemmt.
- Seite 10 6.3.4 Die farbige Gestaltung ist freigestellt. Wir empfehlen den Schlüsselschrank einzuwachsen oder mit Klarlack zu über- ziehen. 6.3.5 Wandbefestigung: Schlüsselschrank mit zwei Schrauben und 2 Dübeln (nicht in der Werkpackung enthalten) an der Wand befestigen. 7. Bohrungen zur Wandbefestigung 270,0 210,0 D108010#1...
