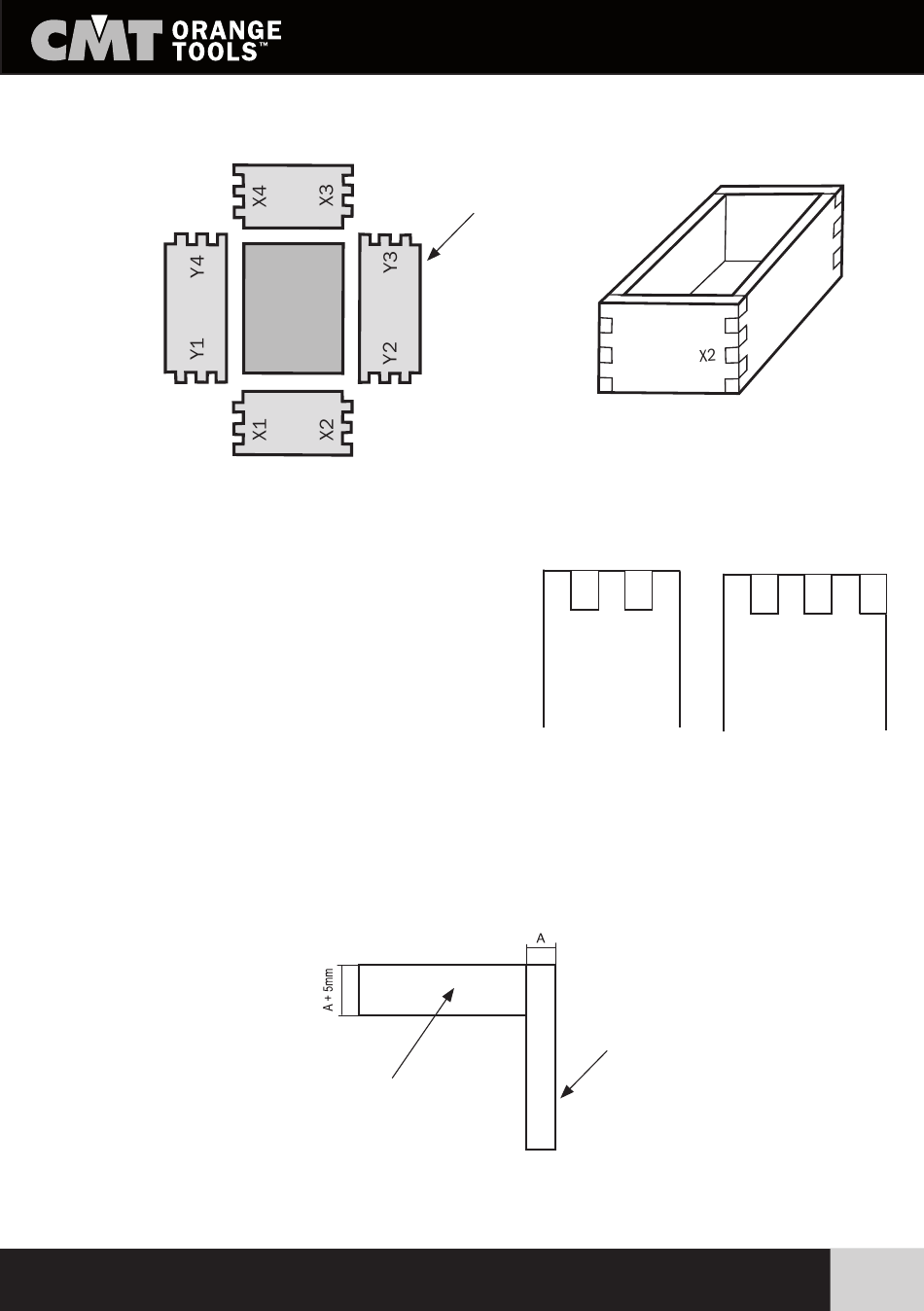

Beispiel für die Ausführung einer Lade mit Schablone CMT300-T080 und CMT300-T127:
Linke
Seite
Mit einer Bearbeitung stellen Sie eine Verbindung X1, X2
..., Y1, Y2 ... her, d. h., für eine komplette Schublade sind 8
Zyklen erforderlich.
Mit diesen beiden Schablonen können Sie also zwei Arten von
Verbindungen herstellen, wie aus den folgenden Zeichnungen
ersichtlich ist.
Für die Bearbeitung müssen Sie ein Holzstück, das 5mm stärker ist als das zu bearbeitende Werkstück und
das Sie nachher wegwerfen können, waagrecht auflegen. Dieses Holzteil fungiert lediglich als Unterlage für
das vertikale Werkstück.
www.cmtutensili.com
OPTIOnAL-SCHABLOne CMT300-T080 Und CMT300-T127
Rückseite
Front
Werkstück
zerlegte
Schublade
Rechte
Seite
Unterlage
X3
X4
Y4
Y1
Y2
X1
Y3
77
