4.1.1
Nullpunktkorrektur
Durch die Montage oder die Einbaulage
können Nullpunktabweichungen entstehen.
Messgeräte mit Mikroverstellzeiger korrigie-
ren Sie im drucklosen Zustand mittels der
Stellschraube auf der Zeigernabe. Genauso
korrigieren Sie einsatz- oder alterungsbe-
dingte Verschiebungen des Nullpunktes.
4.1.2
Justage des Drehwinkelmessumformers
Bei abgleichbaren Geräten erfolgt die Jus-
tage bei angelegtem Anfangs- bzw. End-
druck. Für die Einstellung wird der beilie-
gende oder ein anderer Magnet in die Ab-
gleichposition gebracht (siehe Bild). Nach
ca. 2 Sekunden quittiert ein Lichtsignal in
der Skale den justierten Messbereichsan-
fang bzw. die justierte Spanne. Die Justage
ist einem Toleranzfenster von ca. ± 5 %
F.S. möglich. Davon abweichende Einstel-
lungen werden nicht übernommen.
4.2
Geräte mit Druckmittler
Entfernen Sie die Schutzkappe oder Schutzhülle vor der Trennmembran erst unmittelbar
vor der Montage, um Verschmutzungen oder Beschädigungen zu vermeiden.
Berühren Sie die Trennmembran nicht mit den Fingern oder anderen Gegenständen. Stel-
len Sie den Druckmittler nicht auf der Membran ab. Selbst geringfügige Beulen oder Krat-
zer im Membranwerkstoff können die Messeigenschaften des Druckmittler-Systems beein-
trächtigen.
Druckmessumformer und Druckmittler stellen ein geschlossenes System dar und dürfen
nicht getrennt werden.
Weiterführende Informationen zum Betrieb mit Druckmittler finden Sie in dem Dokument
TA_031 im Internet unter www.labom.com.
BA_032 Rev 1K7 Druckmessumformer mit Rohrfeder

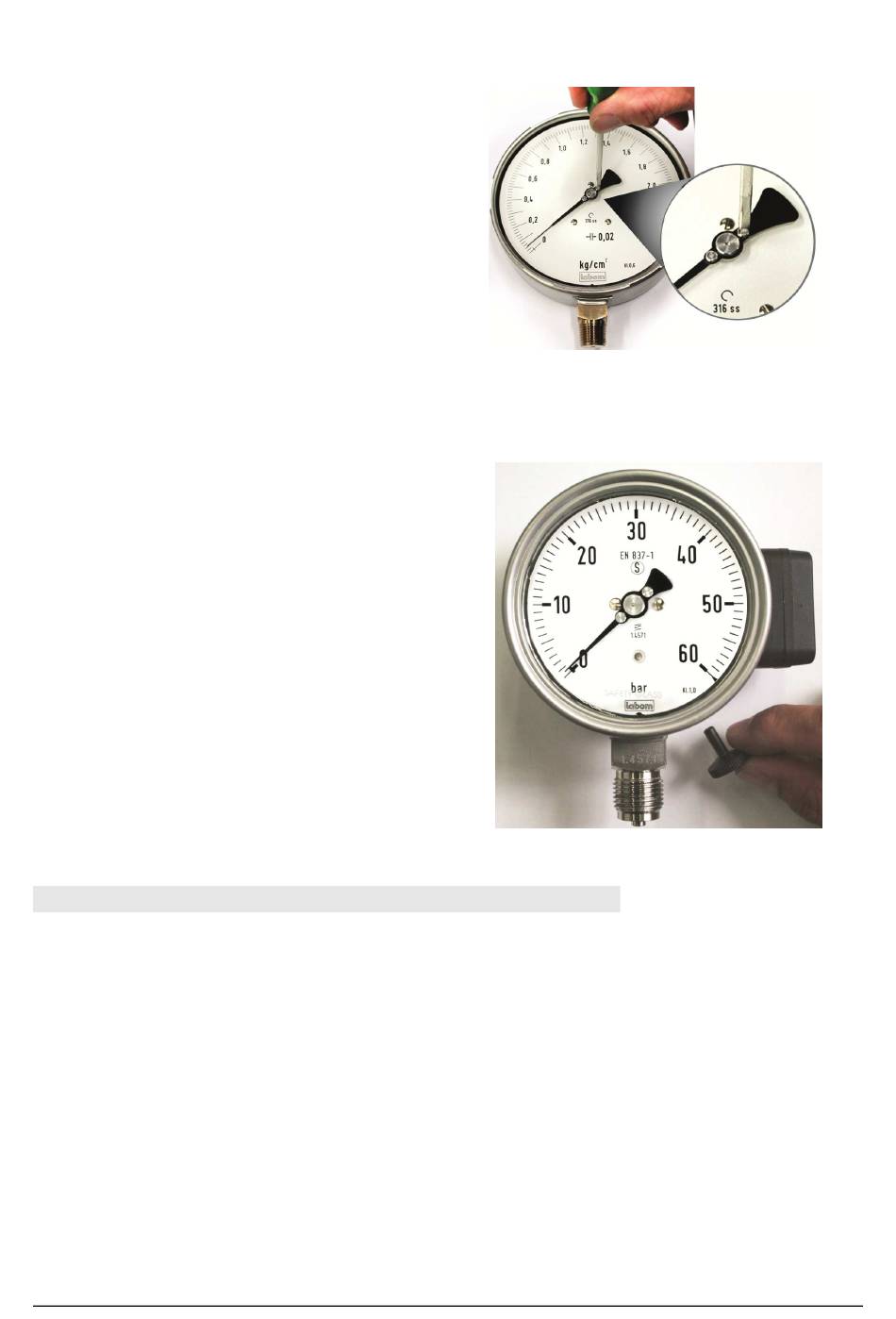

Abbildung 2: Nullpunktkorrektur
Abbildung 3: Abgleichposition
