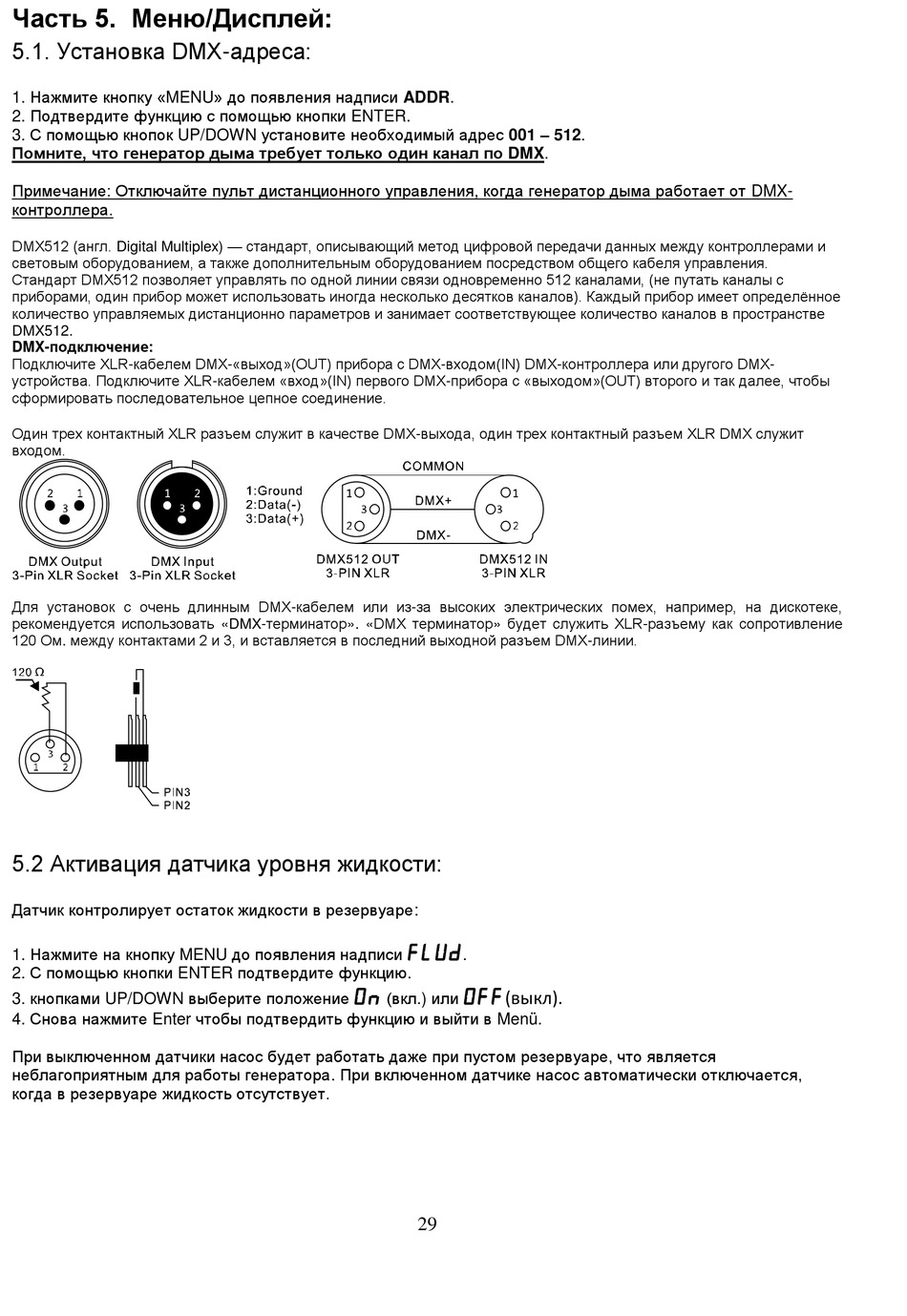

Ча ть 5. Меню/Д пле :
5.1. Установка DMX-адреса:
1. Нажмите кнопку «MENU» до появления надписи ADDR.
2. Подтвердите функцию с помощью кнопки ENTER.
3. С помощью кнопок UP/DOWN установите необходимый адрес 001 – 512.
Помн те, что генератор дыма треб ет толь о од н анал по DMX.
Примечание: Отключайте пульт дистанционного управления, когда генератор дыма работает от DMX-
контроллера.
DMX512 (англ. Digital Multiplex) — стандарт, описывающий метод цифровой передачи данных между контроллерами и
световым оборудованием, а также дополнительным оборудованием посредством общего кабеля управления.
Стандарт DMX512 позволяет управлять по одной линии связи одновременно 512 каналами, (не путать каналы с
приборами, один прибор может использовать иногда несколько десятков каналов). Каждый прибор имеет определённое
количество управляемых дистанционно параметров и занимает соответствующее количество каналов в пространстве
DMX512.
DMX-под лючен е:
Подключите XLR-кабелем DMX-«выход»(OUT) прибора с DMX-входом(IN) DMX-контроллера или другого DMX-
устройства. Подключите XLR-кабелем «вход»(IN) первого DMX-прибора с «выходом»(OUT) второго и так далее, чтобы
сформировать последовательное цепное соединение.
Один трех контактный XLR разъем служит в качестве DMX-выхода, один трех контактный разъем XLR DMX служит
входом.
Для установок с очень длинным DMX-кабелем или из-за высоких электрических помех, например, на дискотеке,
рекомендуется использовать «DMX-терминатор». «DMX терминатор» будет служить XLR-разъему как сопротивление
120 Ом. между контактами 2 и 3, и вставляется в последний выходной разъем DMX-линии.
5.2 Активация датчика уровня жидкости:
Датчик контролирует остаток жидкости в резервуаре:
FLUD
1. Нажмите на кнопку MENU до появления надписи
.
2. С помощью кнопки ENTER подтвердите функцию.
ON OFF
3. кнопками UP/DOWN выберите положение (вкл.) или (выкл).
4. Снова нажмите Enter чтобы подтвердить функцию и выйти в Menü.
При выключенном датчики насос будет работать даже при пустом резервуаре, что является
неблагоприятным для работы генератора. При включенном датчике насос автоматически отключается,
когда в резервуаре жидкость отсутствует.
29
