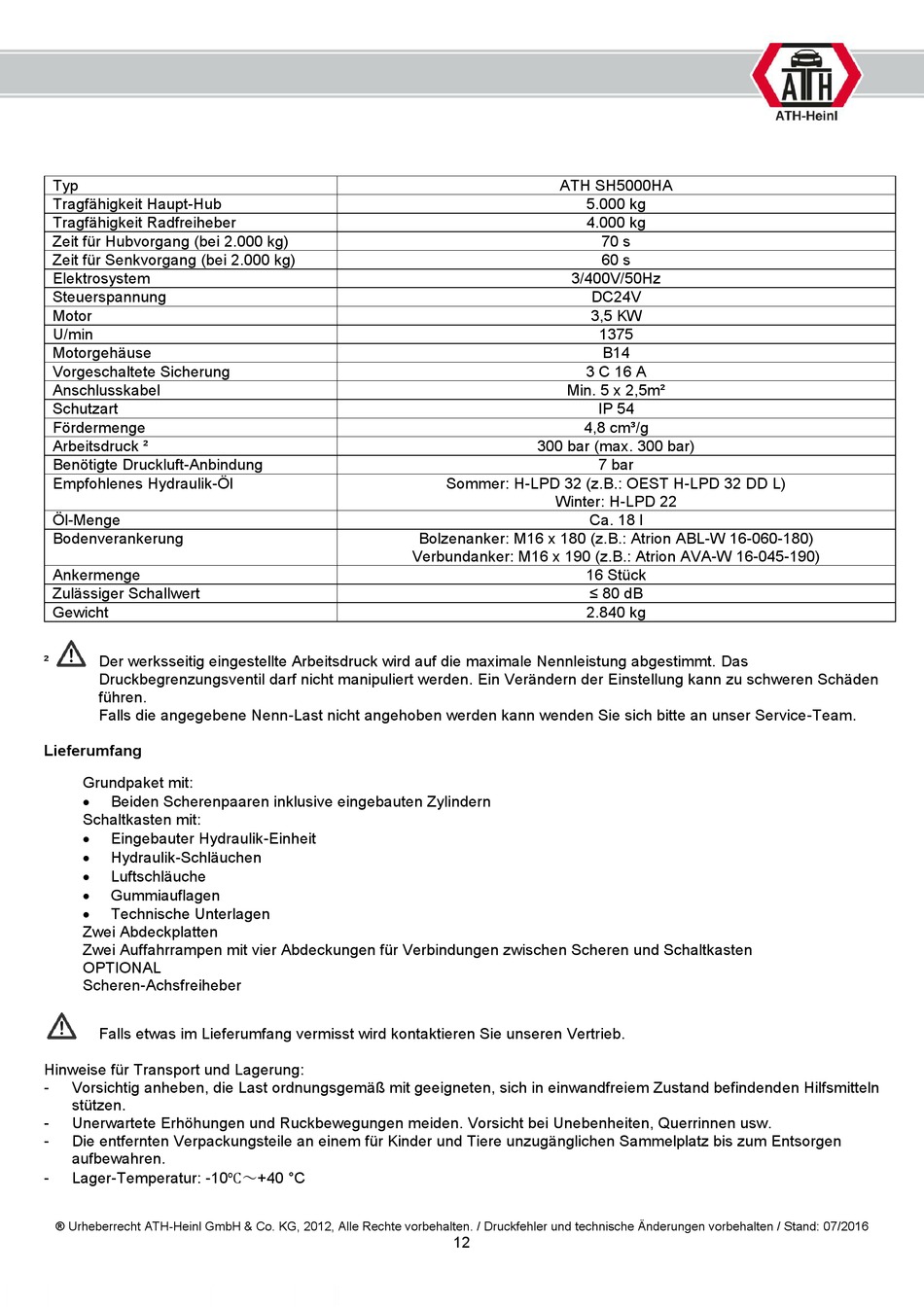

Lieferumfang - ATH SH5000HA Bedienungsanleitung

Typ
Tragfähigkeit Haupt-Hub
Tragfähigkeit Radfreiheber
Zeit für Hubvorgang (bei 2.000 kg)
Zeit für Senkvorgang (bei 2.000 kg)
Elektrosystem
Steuerspannung
Motor
U/min
Motorgehäuse
Vorgeschaltete Sicherung
Anschlusskabel
Schutzart
Fördermenge
Arbeitsdruck ²
Benötigte Druckluft-Anbindung
Empfohlenes Hydraulik-Öl
Öl-Menge
Bodenverankerung
Ankermenge
Zulässiger Schallwert
Gewicht
² Der werksseitig eingestellte Arbeitsdruck wird auf die maximale Nennleistung abgestimmt. Das
Druckbegrenzungsventil darf nicht manipuliert werden. Ein Verändern der Einstellung kann zu schweren Schäden
führen.
Falls die angegebene Nenn-Last nicht angehoben werden kann wenden Sie sich bitte an unser Service-Team.

Lieferumfang

Grundpaket mit:
Beiden Scherenpaaren inklusive eingebauten Zylindern
•
Schaltkasten mit:
Eingebauter Hydraulik-Einheit
•
• Hydraulik-Schläuchen
Luftschläuche
•
• Gummiauflagen
• Technische Unterlagen
Zwei Abdeckplatten
Zwei Auffahrrampen mit vier Abdeckungen für Verbindungen zwischen Scheren und Schaltkasten
OPTIONAL
Scheren-Achsfreiheber
Falls etwas im Lieferumfang vermisst wird kontaktieren Sie unseren Vertrieb.
Hinweise für Transport und Lagerung:
- Vorsichtig anheben, die Last ordnungsgemäß mit geeigneten, sich in einwandfreiem Zustand befindenden Hilfsmitteln
stützen.
- Unerwartete Erhöhungen und Ruckbewegungen meiden. Vorsicht bei Unebenheiten, Querrinnen usw.
- Die entfernten Verpackungsteile an einem für Kinder und Tiere unzugänglichen Sammelplatz bis zum Entsorgen
aufbewahren.
- Lager-Temperatur: -10℃～+40 °C
® Urheberrecht ATH-Heinl GmbH & Co. KG, 2012, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 07/2016
ATH SH5000HA
5.000 kg
4.000 kg
3/400V/50Hz
3 C 16 A
Min. 5 x 2,5m²
4,8 cm³/g
300 bar (max. 300 bar)
Sommer: H-LPD 32 (z.B.: OEST H-LPD 32 DD L)
Winter: H-LPD 22
Bolzenanker: M16 x 180 (z.B.: Atrion ABL-W 16-060-180)
Verbundanker: M16 x 190 (z.B.: Atrion AVA-W 16-045-190)
16 Stück
2.840 kg
12
70 s
60 s
DC24V
3,5 KW
1375
B14
IP 54
7 bar
Ca. 18 l
≤ 80 dB
