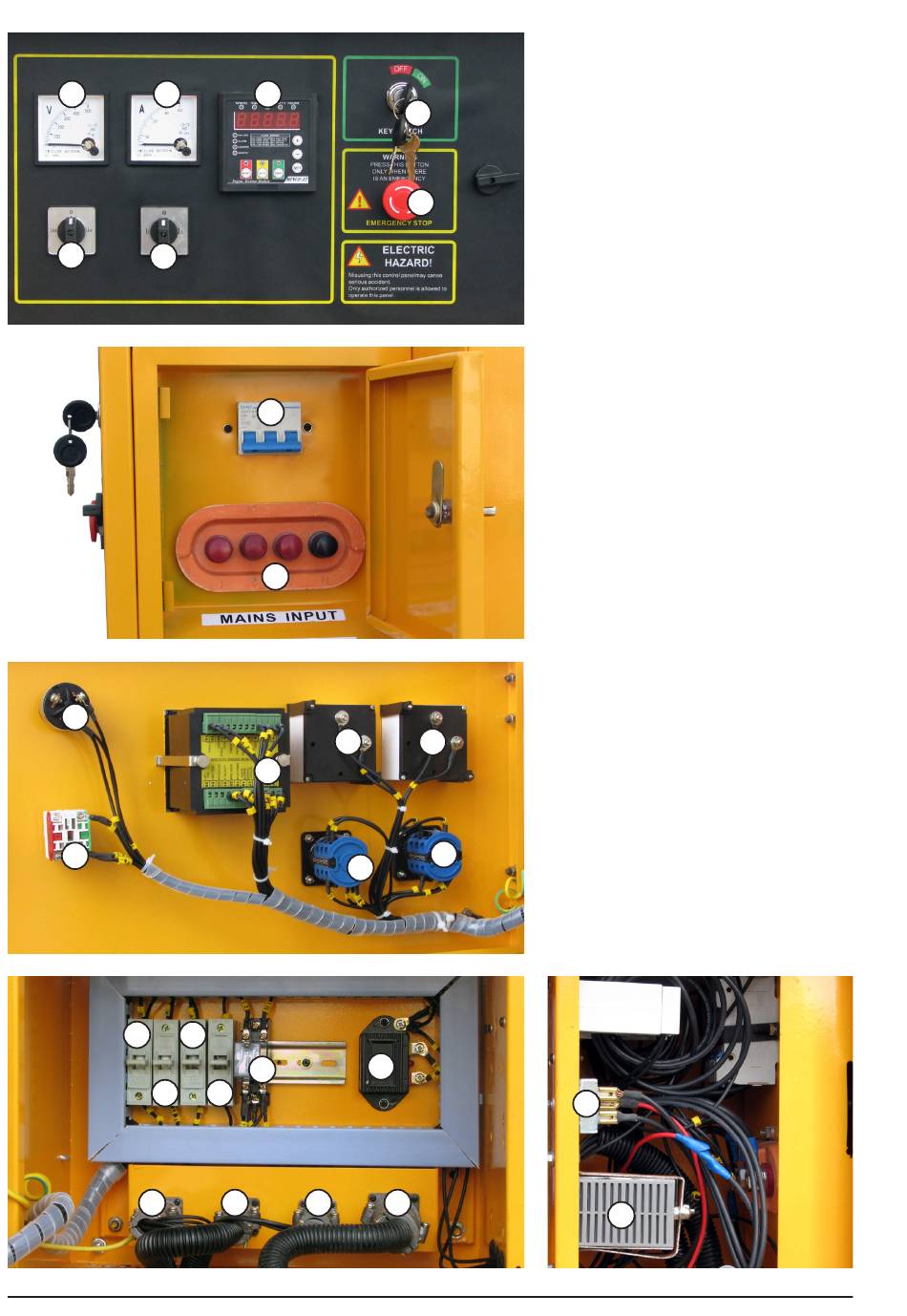

2.7. Bedien- und Wartungselemente

16 17
18
19
21
22
25
26
33
6
20
23
24
17
20
19
27
29
28
34 35
21
22
16
18
30
36
16 Voltmeter
17 Amperemeter
18 Wahlschalter für Voltmeter
Anzeigeoptionen:
- keine Anzeige (Stellung 0)
- Spannung L1 zu L2 (Soll 400V)
- Spannung L2 zu L3 (Soll 400V)
- Spannung L1 zu L3 (Soll 400V)
19 Wahlschalter für Amperemeter
- Anzeigeoptionen:
- keine Anzeige (Stellung 0)
- Stromentnahme L1
- Stromentnahme L2
- Stromentnahme L3
20 Motorsteuereinheit Minco F2
siehe Kapitel 6
21 Hauptschalter
Instrumentenversorgung
22 Not-Aus Taster Panel
23 Leitungsschutzschalter
24 Klemmfeld für Stromabnahme
N / L1 / L2 / L3
25 F4 - Bedienpanelsicherung
Subsicherung für L3
26 F3 - Bedienpanelsicherung
Subsicherung für L2
27 F2 - Bedienpanelsicherung
Subsicherung für L1
28 F1 - Bedienpanelsicherung
Hauptsicherung für Batterie
29 R1 - Laderelais
Relais für Batterieladung
30 Laderegler für Starterbatterie
31 Gleichrichterdiodenblock für
Generatorerregung
32 Elektron. Spannungsregler (AVR)
Stellschraube für Feinjustage
der Ausgangsspannung
33 CON1 (Stecker 1)
34 CON2 (Stecker 2)
35 CON3 (Stecker 3)
36 CON4 (Stecker 4)
31
32
