Verwandte Anleitungen für Medion X53223
Inhaltszusammenfassung für Medion X53223

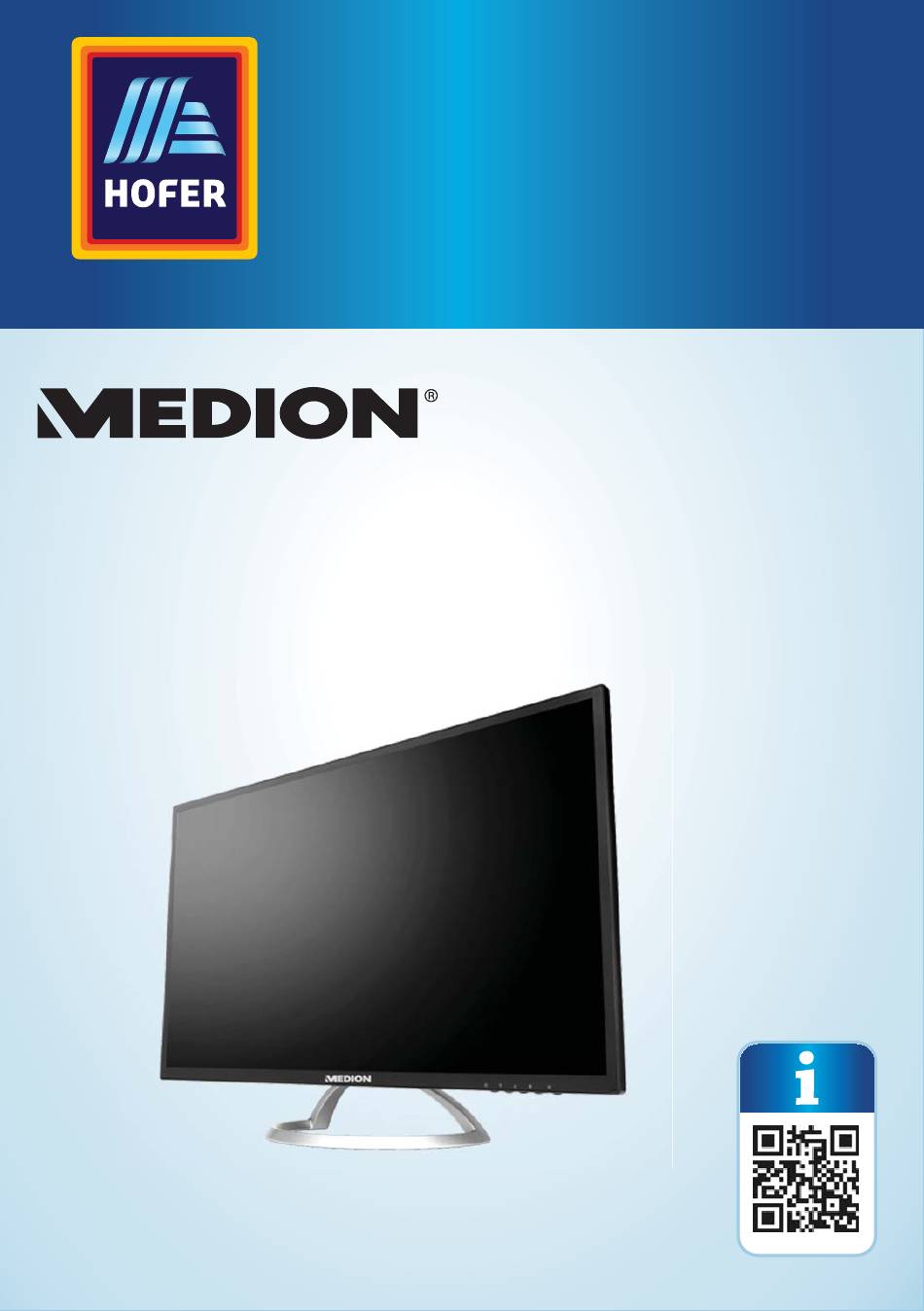

- Seite 1 Da bin ich mir sicher. 80 CM (31,5“) QHD-MONITOR X53223 Q Q Q Q R R R R R R R R R R R R R R R R R R R R R R R R R R R R...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Anga- ben über Herstellergarantien oder Servicestellen suchen, oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinder- leicht ans Ziel. Was sind QR-Codes? QR-Codes (QR= Quick Response) sind grafi... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht..................4 Geräteteile ..................6 Zu dieser Bedienungsanleitung ............. 7 Zeichenerklärung ................. 7 Bestimmungsgemäßer Gebrauch ..........8 Konformitätsinformation ............... 9 Informationen zu Markenzeichen ............9 Sicherheitshinweise ..............10 Betriebssicherheit ................10 Aufstellungsort ..................11 Reparatur ....................12 Umgebungstemperatur ..............12 Stromversorgung .................13 Lieferumfang ..................14 Inbetriebnahme ................15 Vor dem Anschluss des Bildschirms ..........15 Montage des Fußes ................15 Aufstellen ....................16... -
Seite 6: Geräteteile
Geräteteile Öffnen / Schließen des Menüs + gedrückt halten: Sperren/Entsperren der Ein-/Standby-Taste + gedrückt halten: Sperren/Entsperren der Menü-Taste Um die Sperrung zu aktivieren/deaktivieren halten Sie die Tasten gedrückt, bis der angezeigte Balken komplett von links nach rechts gewandert ist. Eine Meldung erscheint auf dem Bildschirm. Im Menü: nach unten navigieren im Grundzustand: Öffnen des Menüs KONTRAST/HELLIGKEIT Im Menü: nach oben navigieren / im Grundzustand: Bildmodi wählen... -
Seite 7: Zu Dieser Bedienungsanleitung
Zu dieser Bedienungsanleitung Zu dieser Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wün- schen Ihnen viel Freude mit dem Gerät. Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerk- sam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung. -
Seite 8: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch Der TFT Monitor dient ausschließlich der Wiedergabe von Video- und Audiosignalen externer Geräte wie z. B. Computern, deren Anschlüsse und Bildaufl ösungen mit den hier angegebenen tech- nischen Daten des TFT Monitors übereinstimmen. Jede andere Ver- wendung ist nicht bestimmungsgemäß. -
Seite 9: Konformitätsinformation
Konformitätsinformation Konformitätsinformation Hiermit erklärt Medion AG, dass sich dieses Gerät in Übereinstimmung mit den grund- legenden Anforderungen und den übrigen einschlägigen Bestimmungen befi ndet: • EMV-Richtlinie 2014/30/EU • Niederspannungsrichtlinie 2014/35/EU • Öko-Design Richtlinie 2009/125/EG Allerdings ist dieses Gerät mit keiner vollständigen Funktion zur Minimierung des Verbrauchs gemäß... -
Seite 10: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Betriebssicherheit • Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüg- lich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. -
Seite 11: Aufstellungsort
Sicherheitshinweise Aufstellungsort • Halten Sie Ihren Bildschirm und alle angeschlosse nen Geräte von Feuchtigkeit fern und ver meiden Sie Staub, Hitze, direkte Sonneneinstrahlung und offene Brandquellen (Kerzen oder ähnliches). Das Nichtbeachten dieser Hinweise kann zu Störun- gen oder zur Beschädigung des Bildschirms führen. •... -
Seite 12: Reparatur
Sicherheitshinweise Reparatur • Wenden Sie sich an den Kundendienst, wenn: − das Netzkabel angeschmort oder beschädigt ist, − Flüssigkeit in den Bildschirm eingedrungen ist, − der Bildschirm nicht ordnungsgemäß funktioniert, − der Bildschirm heruntergefallen oder das Gehäuse beschä- digt ist. •... -
Seite 13: Stromversorgung
Sicherheitshinweise Stromversorgung GEFAHR! Stromschlaggefahr! Auch bei ausgeschaltetem Gerät sind Teile des Gerätes unter Spannung. − Um die Stromversorgung zu Ihrem Bildschirm zu unterbrechen oder das Gerät gänzlich von Spannung freizuschalten, ziehen Sie den Netzstecker aus der Steckdose. • Betreiben Sie den Bildschirm nur an einer leicht erreichbaren und in der Nähe befi... -
Seite 14: Lieferumfang
Lieferumfang Lieferumfang Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Bildschirm haben Sie erhalten: • Bildschirm • HDMI-Kabel •... -
Seite 15: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Vor dem Anschluss des Bildschirms Es kann vorkommen, dass Ihr bisheriger Bildschirm eine physikalische Aufl ösung un- terstützt, die von Ihrem neuen Bildschirm nicht unterstützt wird. Dann erscheint nach dem Anschluss Ihres neuen Bildschirms zunächst kein korrektes Bild. −... -
Seite 16: Aufstellen
Inbetriebnahme Aufstellen Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dun- kel-Kontraste, um Ihre Augen zu schonen. Der Monitor soll niemals in unmittelbarer Nähe der Fenster stehen, weil an dieser Stelle der Arbeitsraum durch das Tageslicht am hellsten beleuchtet ist. Diese Helligkeit erschwert die Anpassung der Augen an den dunkleren Monitor. - Seite 17 Inbetriebnahme 50 - 60 cm 40 - 45° 90° • Allgemein – Verändern Sie häufi g (ca. alle 20-30 Minuten) Ihre Haltung und legen Sie häufi g Pausen ein, um Ermüdungen zu vermeiden. • Rücken – Beim Sitzen am Arbeitsplatz muss der Rücken durch die aufrechte oder leicht nach hinten geneigte Rückenlehne des Arbeitsstuhls abgestützt werden.
-
Seite 18: Anschließen
Inbetriebnahme Wie groß der Abstand zwischen Monitor und Betrachter sin soll, hängt von den jeweiligen Anforderungen ab. Abstände zwischen 50 - 60 cm werden häufi g verwendet. Anschließen Schließen Sie die Verbindungskabel nur bei ausgeschaltetem Bildschirm und Computer an, um Beschädigungen und Fehlfunktionen zu vermeiden. -
Seite 19: Stromversorgung Anschließen
Inbetriebnahme Stromversorgung anschließen − Schließen Sie das mitgelieferte Netzkabel an der Netzanschlussbuchse A C P O W E R I N des Gerätes an. − Verbinden Sie das andere Ende mit einer gut zugänglichen Netzsteckdose. Die Netzsteckdose muss sich in der Nähe des Bildschirms befi nden und leicht erreichbar sein (gleichen Stromkreis wie für den Rechner verwenden). -
Seite 20: Bildschirmaufl Ösung Einstellen
Inbetriebnahme Bildschirmaufl ösung einstellen Der Bildschirm unterstützt die physikalischen Aufl ösungen, die in der Tabelle aufge- führt sind. Das Bildformat des Bildschirmes ist 16:9. Ein verzerrungsfreies Bild erhalten Sie, wenn Sie die Aufl ösung 2.560 x 1.440 Bildpunkte wählen. Hier handelt es sich um ein natives 16:9-Bildformat. -
Seite 21: Menü
Menü Menü Über das Bildschirmmenü können Sie verschiedene Einstellungen vornehmen. − Drücken Sie die Taste , um das OSD zu aktivieren. − Mit den Tasten wählen Sie die Optionen aus den Menüs. − Bestätigen Sie Ihre Wahl mit der Taste −... - Seite 22 Menü FARBEINSTEL- KÜHL Kühle Farbdarstellung des Bildes. LUNGEN NORMAL Ausgeglichene Farbdarstellung des Bildes. WARM Warme Farbdarstellung des Bildes. BENUTZER- Individuelle Einstellung der Farben. FARBE BILD-MODUS Auswahl eines voreingestellten Farbprofi ls. INFORMATIONEN Anzeige von Informationen über das Eingangssignal. MANUELLE SCHÄRFE Zum Anpassen der Schärfe bei einem BILDANPASSUNG Signal, welches nicht der physikalischen Aufl...
-
Seite 23: Stromspareinrichtungen
Stromspareinrichtungen Stromspareinrichtungen Dieser Bildschirm schaltet in verschiedene Stromsparzustände, die vom jeweiligen Rechner / Betriebssystem vorgegeben werden. Dies entspricht den aktuellen Anfor- derungen zur Reduzierung des Energieverbrauchs. Der Bildschirm unterstützt die folgenden Arten von Stromsparmodi: Leistung Farbe der Status Bereitschaft (ca.) (Nennwert) Betriebsanzeige <... -
Seite 24: Fehlerhafte Farbdarstellung; Bild Ist Zu Hell/Zu Dunkel
Reinigung Fehlerhafte Farbdarstellung; Bild ist zu hell/zu dunkel • Überprüfen Sie die Farbeinstellungen im Menü des Bildschirmes oder im Be- triebssystem des Rechners. Reinigung • Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel. • Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel . -
Seite 25: Pixelfehler Bei Bildschirmen
Pixelfehler bei Bildschirmen Pixelfehler bei Bildschirmen Bei Aktiv Matrix TFTs mit einer Aufl ösung von 2.560 5 Pixel x 1.440 Pixeln, welche sich aus je drei Sub-Pixeln (rot, grün, blau) zusammensetzen, kommen insge- Zeilen samt ca. 11,05 Mio. Ansteuertransistoren zum Ein- satz. -
Seite 26: Recycling Und Entsorgung
Recycling und Entsorgung Die Tabelle beschreibt die maximale Pixelfehler-Anzahl, die auf dem Bildschirm auf- treten darf, ohne dass es sich um einen Garantiefall handelt. Ein Garantiefall liegt u. U. vor, wenn die oben angegebene Fehleranzahl in einer Kategorie überschritten ist. Recycling und Entsorgung Wenn Sie Fragen zur Entsorgung haben, wenden Sie sich bitte an Ihre Verkaufsstelle oder an unseren Service. -
Seite 27: Technische Daten
Technische Daten Technische Daten Gerät Modell X53223 (MD 23322) Nennspannung 100-240 V ~ 50/60 Hz 1,2 A Leistungsaufnahme Standby: < 0,5 W Betrieb: < 60 W (max.) Audioausgabe 2 x 2 W max. über Lautsprecher Bild Bildschirmgröße 80 cm (31,5”), TFT mit LED-Backlight Seitenverhältnis... -
Seite 28: Produktdatenblatt
Technische Daten Produktdatenblatt Gemäß Verordnung 1062/2010 Modell X53223 (MD 23322) 30025158 Energieeffi zienzklasse Sichtbare Bildschirmgröße (diagonal, ca.) (cm/Zoll) 80 / 31,5 Durchschnittlicher Stromverbrauch im eingeschalteten Zustand (Watt) Jährlicher Energieverbrauch (kWh/Jahr) Standby-Stromverbrauch (Watt) 0,44 Stromverbrauch im ausgeschalteten Zustand (Watt) Display-Aufl ösung (px) -
Seite 29: Serviceinformationen
Mitarbeiter und können dort Ihre Erfahrungen austauschen und Ihr Wissen weitergeben. Sie fi nden unsere Service Community unter http://community.medion.com. • Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen. • Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung. -
Seite 30: Impressum
Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma: MEDION AG Am Zehnthof 77 45307 Essen Deutschland Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kon-... - Seite 31 Da bin ich mir sicher. VERTRIEBEN DURCH: MEDION AG AM ZEHNTHOF 77 45307 ESSEN DEUTSCHLAND KUNDENDIENST 18482 01 928 7661 (Es entstehen keine zusätzlichen Kosten zu den jeweili- gen Gebühren des Telefonanbieters.) www.medion.at JAHRE MODELL: GARANTIE 09/2018 MD 23322...
