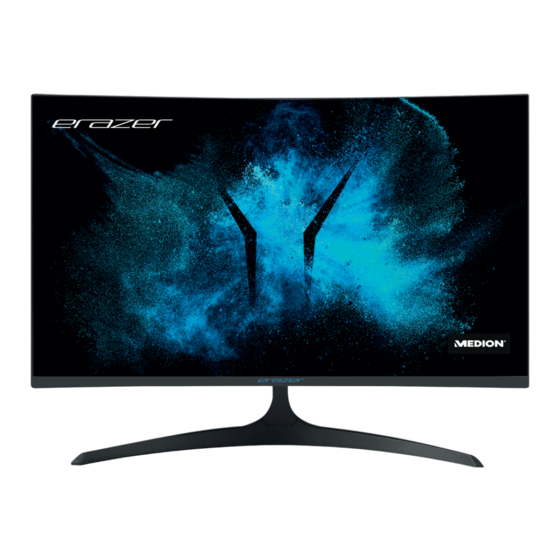

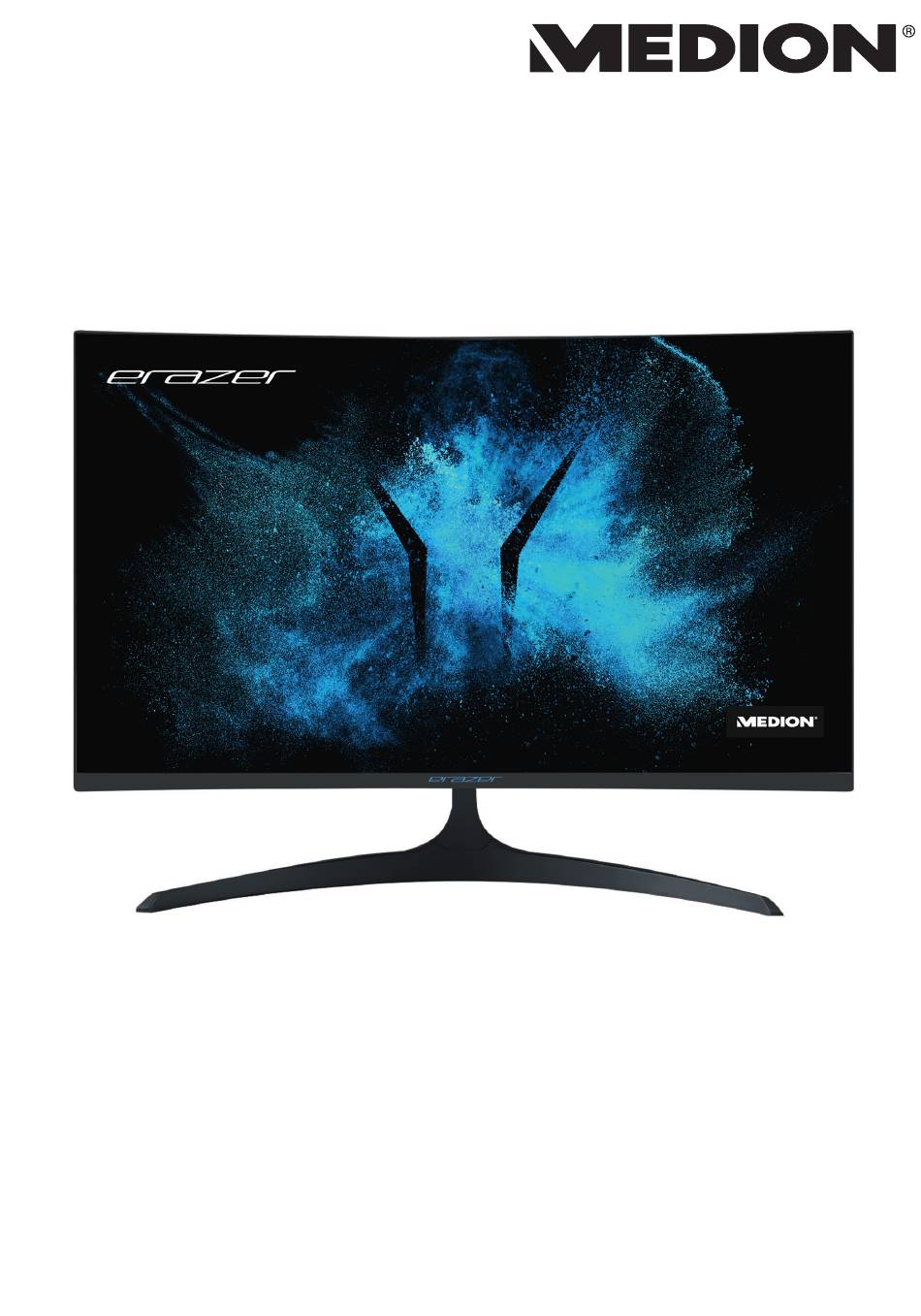

- Seite 1 Bedienungsanleitung 80 cm (31,5“) Curved QHD Monitor MEDION ERAZER ® ® X53275 (MD 21475)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Zu dieser Bedienungsanleitung ..............5 1.1. Zeichenerklärung ....................5 Bestimmungsgemäßer Gebrauch .............. 6 Konformitätsinformation ................7 3.1. Informationen zu Markenzeichen ..............7 Sicherheitshinweise ..................8 4.1. Betriebssicherheit ....................8 4.2. Aufstellungsort ..................... 9 4.3. Reparatur ........................10 4.4. Umgebungswerte ....................10 4.5. -
Seite 3: Zu Dieser Bedienungsanleitung
1. Zu dieser Bedienungsanleitung Lesen Sie unbedingt diese Bedienungsanleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zu- verlässigen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Hal- ten Sie diese Bedienungsanleitung stets griffbereit in der Nähe Ihres Ge- rätes. -
Seite 4: Bestimmungsgemäßer Gebrauch
2. Bestimmungsgemäßer Gebrauch Der TFT Monitor dient ausschließlich der Wiedergabe von Video- und Audiosignalen externer Geräte wie z. B. Computern, de- ren Anschlüsse und Bildauflösungen mit den hier angegebenen technischen Daten des TFT Monitors übereinstimmen. Jede an- dere Verwendung ist nicht bestimmungsgemäß. •... -
Seite 5: Konformitätsinformation
3. Konformitätsinformation Hiermit erklärt die Medion AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen be- findet: • EMV-Richtlinie 2014/30/EU • Niederspannungsrichtlinie 2014/35/EU • Öko-Design Richtlinie 2009/125/EG Allerdings ist dieses Gerät mit keiner vollständigen Funktion zur Minimierung des Verbrauchs gemäß... -
Seite 6: Sicherheitshinweise
4. Sicherheitshinweise 4.1. Betriebssicherheit • Dieses Gerät kann von Kindern ab 8 Jahren und darüber so- wie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. -
Seite 7: Aufstellungsort
4.2. Aufstellungsort • Halten Sie Ihren Monitor und alle angeschlosse nen Geräte von Feuchtigkeit fern und ver meiden Sie Staub, Hitze, direk- te Sonneneinstrahlung und offene Brandquellen (Kerzen oder ähnliches). Das Nichtbeachten dieser Hinweise kann zu Stö- rungen oder zur Beschädigung des Monitors führen. •... -
Seite 8: Reparatur
4.3. Reparatur • Wenden Sie sich an den Kundendienst, wenn: – das Netzkabel angeschmort oder beschädigt ist, – Flüssigkeit in den Monitor eingedrungen ist, – der Monitor nicht ordnungsgemäß funktioniert, – der Monitor heruntergefallen oder das Gehäuse beschä- digt ist. •... -
Seite 9: Stromversorgung
4.5. Stromversorgung GEFAHR! Stromschlaggefahr! Auch bei ausgeschaltetem Gerät sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu Ihrem Monitor zu unter- brechen oder das Gerät gänzlich von Spannung frei- zuschalten, ziehen Sie den Netzstecker aus der Steck- dose. •... -
Seite 10: Netzadapter
4.6. Netzadapter • Verwenden Sie nur den mitgelieferten Netzadapter. • Wenn das Gehäuse des Netzadapters oder das Anschlusska- bel beschädigt ist, muss der Netzadapter entsorgt werden und durch einen neuen Netzadapter des gleichen Typs ersetzt wer- den. • Der Netzadapter darf nur in trockenen Innenräumen verwen- det werden. -
Seite 11: Geräteübersicht
6. Geräteübersicht 6.1. Vorderseite Monitorfuß Bild Betriebs-LED zeigt den Betriebszustand an... -
Seite 12: Rückseite
6.2. Rückseite Multifunktionstaste zur Bedienung des Gerätes Im Grundzustand nach links: Fadenkreuz ein-/ausblenden Im Grundzustand nach oben: Helligkeit einstellen Im Grundzustand nach unten: Kontrast einstellen Lautsprecher Öffnung für Kensington® Schloss Monitorarm – Anschluss für Stromversorgung H D M I 1 / 2 – HDMI-Anschluss D P 1 / 2 –... -
Seite 13: Inbetriebnahme
7. Inbetriebnahme 7.1. Vor dem Anschluss des Monitors Es kann vorkommen, dass Ihr bisheriger Monitor eine physikalische Auflösung un- terstützt, die von Ihrem neuen Monitor nicht unterstützt wird. Dann erscheint nach dem Anschluss Ihres neuen Monitors zunächst kein korrektes Bild. ... -
Seite 14: Aufstellen
7.3. Aufstellen Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dun- kel-Kontraste, um Ihre Augen zu schonen. Der Monitor soll niemals in unmittelbarer Nähe der Fenster stehen, weil an dieser Stelle der Arbeitsraum durch das Tageslicht am hellsten beleuchtet ist. Diese Hellig- keit erschwert die Anpassung der Augen an den dunkleren Monitor. - Seite 15 • Allgemein – Verändern Sie häufig (ca. alle 20-30 Minuten) Ihre Haltung und le- gen Sie häufig Pausen ein, um Ermüdungen zu vermeiden. • Rücken – Beim Sitzen am Arbeitsplatz muss der Rücken durch die aufrechte oder leicht nach hinten geneigte Rückenlehne des Arbeitsstuhls abgestützt wer- den.
-
Seite 16: Anschließen
7.4. Anschließen Schließen Sie die Verbindungskabel nur bei ausgeschaltetem Monitor und Computer an, um Beschädigungen und Fehlfunktionen zu vermei- den. 7.4.1. Signalkabel anschließen Stecken Sie das Signalkabel in einen der Anschlüsse am Monitor: – H D M I – D P ... -
Seite 17: Stromversorgung Anschließen
7.4.3. Stromversorgung anschließen Schließen Sie den mitgelieferten Netzadapter an den Anschluss des Gerätes an. Verbinden Sie das andere Ende mit einer gut zugänglichen Netzsteckdose. Die Netzsteckdose muss sich in der Nähe des Monitors befinden und leicht erreich- bar sein (gleichen Stromkreis wie für den Rechner verwenden). 7.5. -
Seite 18: Menü
8. Menü Über das Bildschirmmenü können Sie verschiedene Einstellungen vornehmen. Die Bedienung erfolgt über die Multifunktionstaste auf der Rückseite des Gerätes. Bewegen Sie die Multifunktionstaste nach rechts, um das OSD zu aktivieren. Bewegen Sie die Taste nach oben/unten, um Optionen aus den Menüs auszu- wählen. - Seite 19 Auswahl eines voreingestellten Farbpro- MODUS fils Auswahl der Bildquelle. Bei einigen Ein- SIGNAL QUELLE gangsquellen ist das Menü deaktiviert. SEITENVERHÄLTNIS Auswahl des Bildformates DYNAMISCHER Dynamischen Kontrast ein- oder aus- KONTRAST schalten Reduziert den Blauwert des Lichts und BLAUFILTER stellt es angenehmer und wärmer dar. Overdrive ein- oder ausschalten.
-
Seite 20: Stromspareinrichtungen
9. Stromspareinrichtungen Dieser Monitor schaltet in verschiedene Stromsparzustände, die vom jeweiligen Rechner / Betriebssystem vorgegeben werden. Dies entspricht den aktuellen Anfor- derungen zur Reduzierung des Energieverbrauchs. Der Monitor unterstützt die folgenden Arten von Stromsparmodi: Leistung Farbe der Bereitschaft Status (Nennwert) Betriebsanzeige (ca.) <... -
Seite 21: Reinigung
11. Reinigung • Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel. • Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel . • Reinigen Sie den Monitor mit einem weichen, fusselfreien Tuch. • Achten Sie darauf, dass keine Wassertröpfchen auf dem Monitor zurückbleiben. Wasser kann dauerhafte Verfärbungen verursachen. -
Seite 22: Pixelfehler Bei Tft-Monitoren
11.1. Pixelfehler bei TFT-Monitoren Trotz modernster Fertigung kann es auf 5 Pixel Grund der hochkomplexen Technik in selte- nen Fällen zu Ausfällen von einzelnen oder mehreren Leuchtpunkten kommen. Zeilen Bei Aktiv Matrix TFTs mit einer Auflösung von 2.560 x 1.440 Pixel, welche sich aus je drei Sub-Pixel (Rot, Grün, Blau) zusammensetzen, Pixel kommen insgesamt ca. -
Seite 23: Entsorgung
12. Entsorgung VERPACKUNG Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpa- ckung. Verpackungen sind aus Materialien hergestellt, die umweltscho- nend entsorgt und einem fachgerechten Recycling zugeführt werden können. GERÄT Alle mit dem nebenstehenden Symbol gekennzeichneten Altgeräte dür- fen nicht im normalen Hausmüll entsorgt werden. -
Seite 24: Technische Daten
13. Technische Daten Gerät Modell X53275 (MD21475) Standby: < 0,5 W Leistungsaufnahme Betrieb: < 45 W (max.) Audioausgabe 2 x 2 W max. über Lautsprecher Netzadapter Hersteller FSP Group Inc. Modell FSP060-DIBAN2 Eingangsspannung 100-240 V ~ 50-60 Hz 1,5 A max. Ausgangsspannung 12 V 5,0 A... -
Seite 25: Produktdatenblatt
Umgebungswerte In Betrieb: 0 °C ~ +35 °C Temperaturen Nicht in Betrieb: -20 °C ~ +60 °C Feuchtigkeit In Betrieb: < 80 % (nicht kondensierend) Nicht in Betrieb: < 90 % Abmessungen / Gewichte Gewicht Mit Fuß: ca. 5,52 kg Abmessungen (BxHxT) Mit Fuß: ca. -
Seite 26: Serviceinformationen
Ihre Erfahrungen austauschen und Ihr Wissen weiter- geben. Sie finden unsere Service Community unter http://community.medion.com. • Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen. • Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung. - Seite 27 Schweiz Öffnungszeiten Multimedia-Produkte (PC, Notebook, etc.) Mo. - Fr.: 09:00 - 19:00 0848 - 24 24 25 Serviceadresse MEDION/LENOVO Service Center Ifangstrasse 6 8952 Schlieren Schweiz Belgien Öffnungszeiten Rufnummer Mo. - Fr.: 09:00 - 19:00 02 - 200 61 98 Serviceadresse MEDION B.V.
- Seite 28 Deutschland Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/de/service/start/ zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.
-
Seite 29: Impressum
Luxemburg Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/lu/de/service/start/ zum Download zur Verfügung. Dort finden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden. -
Seite 30: Datenschutzerklärung
16. Datenschutzerklärung Sehr geehrter Kunde! Wir teilen Ihnen mit, dass wir, die MEDION AG, Am Zehnthof 77, 45307 Essen als Ver- antwortlicher Ihre personenbezogenen Daten verarbeiten. In datenschutzrechtlichen Angelegenheiten werden wir durch unseren betrieb- lichen Datenschutzbeauftragten, erreichbar unter MEDION AG, Datenschutz, Am Zehnthof 77, D –...
