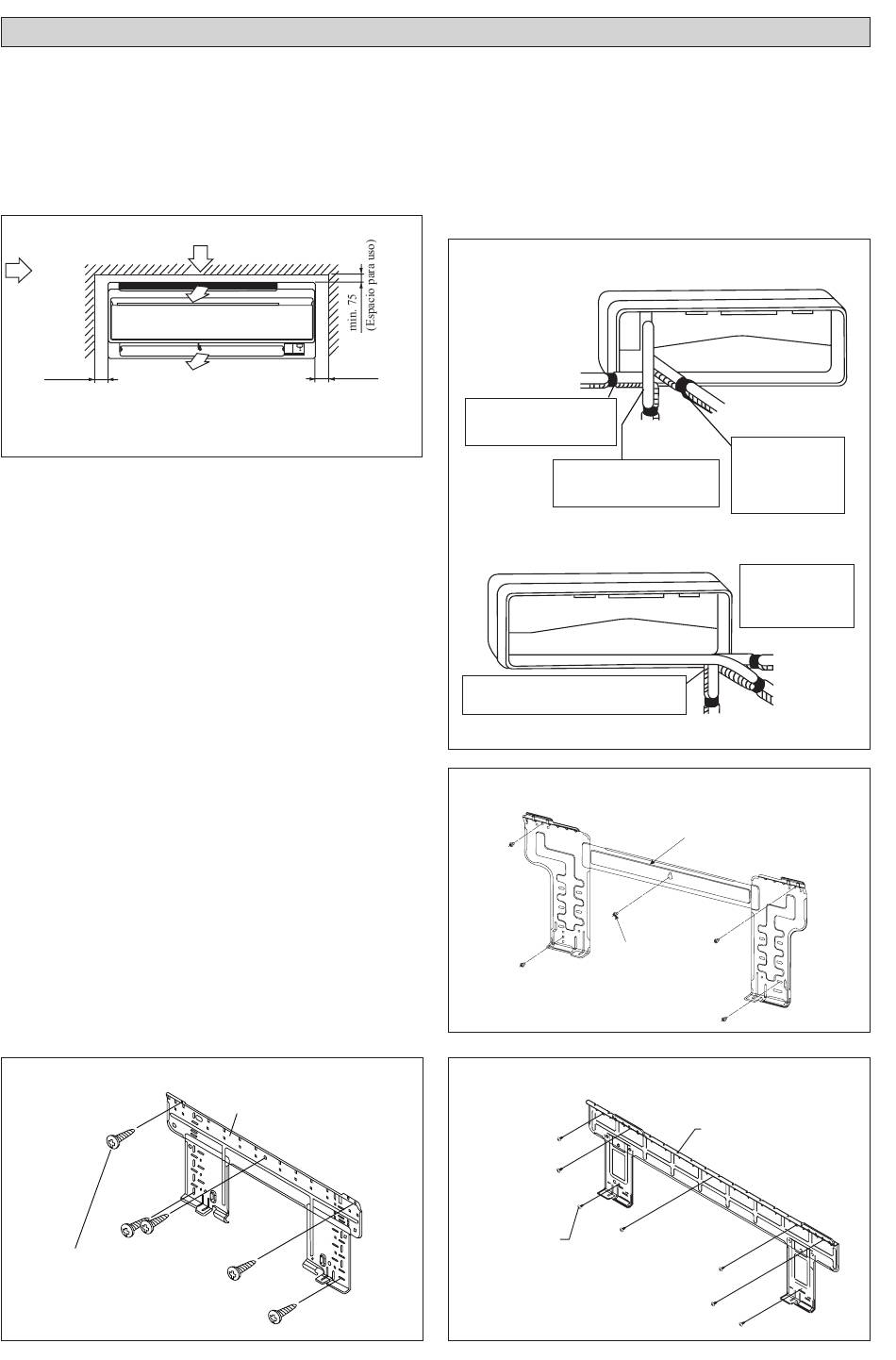

La unidad de interior debe estar instalada de modo que el aire
de descarga frío no entre en contacto con el aire de retorno
caliente. Por favor, siga el espacio proporcionado para la
instalación tal y como se indica en el gráfico. No colocar la
unidad de interior donde le caiga la luz del sol directamente.
El emplazamiento debe ser adecuado para las tuberías y la
evacuación y debe estar lejos de la puerta o ventana.
Aire de Retorno
Circulación
del aire
(Interior)
min. 50
Espacio necesario
(Espacio para
mantenimiento)
Montaje De La Placa De Instalación
Verificar que la pared es lo suficientemente sólida comopara
soportar el peso de la unidad. Si no es así, se debe reforzar la
pared con placas, vigas o pilares.
Utilice el calibrador de nivel para el montaje horizontal y fije
con 5 tornillos adecuados para 20/35 y 7 tornillos adecuados
para 50/60.
En caso de retracción de la tubería trasera, perforar un agujero de
65mm de diámetro con una broca cónica, ligeramente más bajo
en la pared externa (véase la figura).
20/35
Tornillo de fijación de la placa de montaje
INSTALACIÓN DE LA UNIDAD INTERIOR
min. 50
(Espacio para
mantenimiento)
Todas las dimensiones están en mm
Placa de montaje
La tubería de refrigerante se puede dirigir hasta la unidad de
varias maneras (izquierda o derecha detrás de la unidad), usando
los agujeros recortados en la caja de la unidad (véase la figura).
Doblar cuidadosamente las tuberías hasta la posición requerida
para alinearlas con el agujero. Para la extracción inferior y
lateral, sujetar la parte inferior de la tubería y fijar la dirección
(véase la figura). La manguera de desagüe de condensación
debe ser fijada con cinta a las tuberías.
Tubería lateral derecha, trasera derecha o inferior
derecha
Tubería derecha
Saque de aquí la tapa del
orificio del tubo para la
tubería derecha
Saque de aquí la tapa del
orificio del tubo para la
tubería derecha inferior
Tubería lateral izquierda, trasera izquierda o inferior
izquierda
Saque de aquí la tapa del orificio del
tubo para la tubería inferior izquierda
20/35 (ALTERNATIVA DE LA PLACA BASE)
50/60
Tornillo de fijación de
la placa de montaje
4-8
Tubería posterior
derecha
Tubería inferior
derecha
Ate conjuntamente
el tubo de
refrigerante y la
manguera de drenaje
con cinta aislante.
Saque de aquí la
tapa del orificio
del tubo para la
tubería izquierda.
Tubería inferior izquierda
Placa de montaje
Tornillo de fijación de
la placa de montaje
Placa de montaje
Tubería
izquierda
Tubería
posterior
izquierda
