Funcionamiento básico

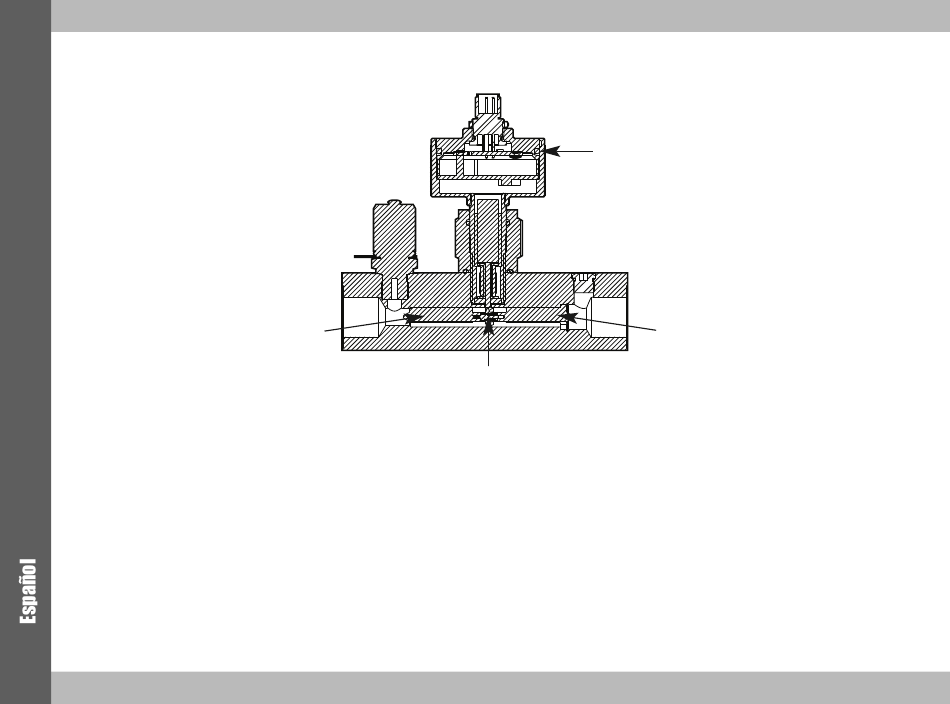

Transductor de caudal
Enderezador de caudal Enderezador de caudal
Turbina
Todos los caudalímetros de la serie CT funcionan sobre la misma teoría básica, el caudal del fluido se utiliza para hacer
girar la turbina, la velocidad a la que gira la turbina es proporcional a la medida del caudal. Esta velocidad rotacional se
mide mediante un transductor magnético que cuenta las aletas axiales de la turbina a medida que éstas pasan. La aleta
de la turbina ha sido diseñada para reducir al mínimo los efectos de las variaciones de temperatura y viscosidad, mientras
que los enderezadores de caudal internos eliminan el remolino del caudal y permiten medir el caudal en ambas
direcciones. Los componentes electrónicos internos condicionan la señal que sale como una de las tres señales, pulso,
voltaje o corriente.
Todos los caudalímetros están calibrados de serie a 21 cSt. También podemos ofrecer calibraciones especiales sobre
un rango de fluido a medida o a una viscosidad diferente. Para cualquier consulta sobre su aplicación específica póngase
en contacto con nuestro departamento de ventas.
El transductor de caudal no debe separarse del cuerpo del caudalímetro ya que todo el equipo ha sido calibrado como
un conjunto y no funcionará si se desmonta. Si el transductor se destornilla accidentalmente y se reemplaza, esto habrá
afectado la calibración del equipo y en este caso se recomienda devolver el caudalímetro para su recalibración.
