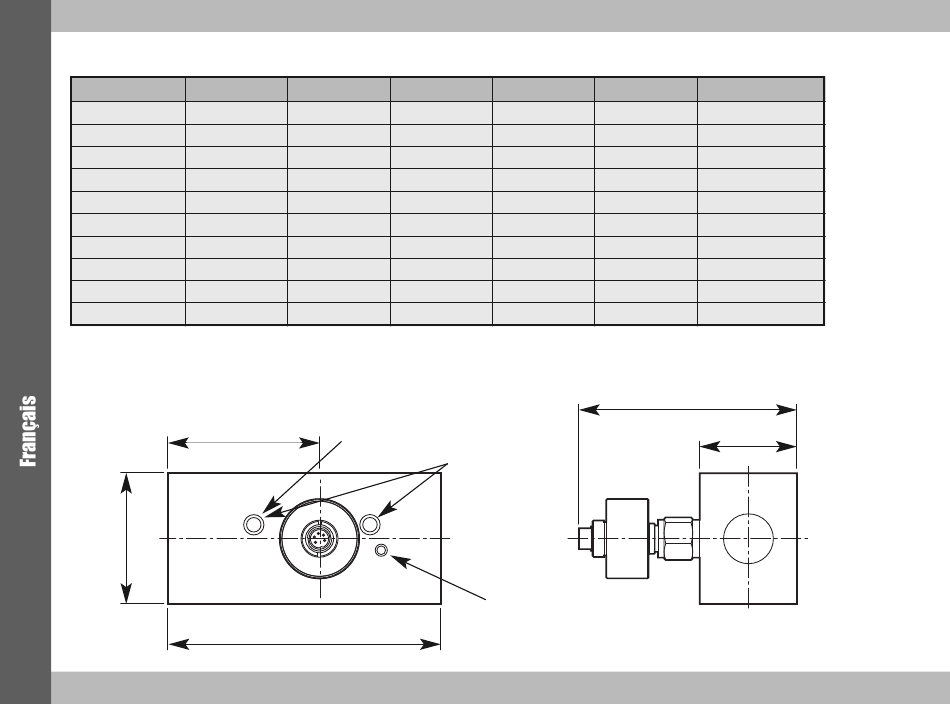

Dimensions:
millimètres (pouces)
Modèle No.
CT15 37 (1-1/2")
CT60 62 (2-1/2")
CT150 62 (2-1/2")
CT300 62 (2-1/2")
CT400 62 (2-1/2")
CT600 62 (2-1/2")
CT600-**-F-*-*
CT750
CT800
CT1500 140 (5-1/2")
Les CT1500 comprennent quatre pieds à leur base, ajouter 20mm (3/4") à la hauteur D.
Des poignées de transport sont montées sur les CT1500, cela n'est pas représenté sur le plan ci-dessous.
La version SR est plus courte de 9mm (3/8") sur la dimension D.
A
6
A B
136 (5-3/8")
190 (7-1/2")
190 (7-1/2")
190 (7-1/2")
190 (7-1/2")
212 (8-3/8")
100 (4") 212 (8-3/8")
100 (4") 212 (8-3/8")
100 (4") 212 (8-3/8")
260 (10-1/4")
Prise de pression M16x2
montée en standard
E
B
C D
37 (1-1/2") 123 (5")
50 (2") 136 (5-3/8")
50 (2") 136 (5-3/8")
50 (2") 140 (5-1/2")
50 (2") 140 (5-1/2")
75 (3") 156 (6")
75 (3") 160 (6-1/4")
75 (3") 160 (6-1/4")
75 (3") 160 (6-1/4")
100 (4") 176 (7")*
Orifices
pression/temp.
Orifice M10
*Le CT15 a 1 x Pression/Temp. & 1 x M10x1
E Masse kg (lbs)
69.5 (2-3/4") 0.7 (1.5)
103 (4") 1.6 (3.5)
103 (4") 1.6 (3.5)
103 (4") 1.7 (3.7)
103 (4") 1.7 (3.7)
127 (5") 2.7 (6)
126 (5") 5.0 (11)
126 (5") 5.0 (11)
126 (5") 5.0 (11)
130 (5-1/8") 10.0 (22)
D
C
