ESYLUX PDE 360i/24 DUO Bedienungsanleitung

PRÄSENZMELDER
D
•
D PRÄSENZMELDER
Wir gratulieren Ihnen zum Kauf dieses qualitativ hochwertigen ESYLUX Produktes. Um ein einwandfreies
Funktionieren zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch und bewahren
Sie sie auf, um gegebenenfalls zukünftig nachlesen zu können.
1 • SICHERHEITSHINWEISE
ACHTUNG: Arbeiten am 230 V Netz dürfen nur von autorisiertem Fachpersonal unter
Berücksichtigung der landesüblichen Installationsvorschriften/-normen ausgeführt werden.
Vor der Montage des Produktes ist die Netzspannung freizuschalten.
Das Produkt ist nur für den sachgemäßen Gebrauch (wie in der Bedienungsanleitung
beschrieben) bestimmt. Änderungen, Modifikationen oder Lackierungen dürfen nicht
vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt.
Sofort nach dem Auspacken ist das Gerät auf Beschädigungen zu prüfen. Im Falle einer
Beschädigung darf das Gerät keinesfalls in Betrieb genommen werden.
Wenn anzunehmen ist, dass ein gefahrloser Betrieb des Gerätes nicht gewährleistet
werden kann, so ist dieses unverzüglich außer Betrieb zu nehmen und gegen
unbeabsichtigten Betrieb zu sichern.
2 • BESCHREIBUNG
Der ESYLUX PDE 360i/24 DUO ist ein Präsenzmelder mit 360° Erfassungsbereich für die
Deckenmontage. Für eine unabhängige Steuerung von 2 Beleuchtungszonen (Fensterbereich
und Innenbereich). Mit einer Reichweite von bis zu 24 m im Durchmesser für den
Einsatz in Büros, Klassenzimmern, Konferenzräumen und Durchgangsbereichen mit
Tageslichtanteil. Beide Kanäle verfügen über eine separate Lichtmessung und schalten
automatisch in Abhängigkeit von Anwesenheit und Tageslicht. Programmierbar per
Fernbedienung, somit schnelles und exaktes Einstellen diverser Parameter ganz ohne
Werkzeug und ohne Leiter.
3 • INSTALLATION / MONTAGE / ANSCHLUSS
• Die empfohlene Montagehöhe beträgt 2,50 - 3 m. Mit steigender Montagehöhe wird
die Reichweite größer, die Empfindlichkeit wird jedoch kleiner. Die Bewegung quer zum
Melder ist optimal für eine Auslösung. Bei einem direkten und frontalen Zugehen ist
es für den Melder schwieriger eine Bewegung zu erkennen, somit ist die Reichweite
deutlich geringer.
• Die Platzierung des Melders sollte entsprechend den räumlichen Gegebenheiten und
Anforderungen erfolgen (Abb. 1 (1) Sitzende Personen, (2) Arbeitsbereich, (3) Gehbereich/
Quer zum Melder).
Der Melder ist so zu montieren, dass die beiden aufgedruckten Dreiecke (Abb. 3.2)
jeweils der zu schaltenden Beleuchtungszone zugeordnet werden.
1 entspricht Kanal 1 = rote LED und 2 entspricht Kanal 2 = grüne LED.
• Vor der Montage des Produktes ist die Netzspannung freizuschalten.
Der PDE 360i/24 DUO ist für den Deckeneinbau ausgelegt (Abb. 2, Deckenausschnitt
ca. Ø 56 - 68 mm).
• Netzteil (Powerbox Abb. 3.1a) gemäß Anschlussplan (Abb. 5) anschließen.
(5.1) Standardbetrieb (Vollautomatik)
(5.2) Standardbetrieb mit zusätzlicher Ansteuerung durch Schließtaster. Bei Bedarf kann das Licht durch
Taster manuell ein- bzw. ausgeschaltet werden (Voll- oder Halbautomatik)
• Sensorteil (Master) über RJ 11-Stecker (Abb. 3.1b) mit der Powerbox (Eingang Master)
verbinden.
4 • INBETRIEBNAHME UND EINSTELLUNG
Der Melder wird mit Werksprogramm ausgeliefert und ist somit sofort betriebsbereit.
Individuelle Einstellungen können einfach per Fernbedienung (Abb. 7) vorgenommen werden.
• Werksprogramm
Luxwert: Kanal 1: Arbeitsbereich (ca. 400 Lux)
Luxwert: Kanal 2: Arbeitsbereich (ca. 400 Lux)
Zeiteinstellung Kanal 1 + 2 : 5 Min.
LED Funktion: aktiv
Vollautomat-Modus
• Netzspannung zuschalten
Es beginnt eine Initialisierungsphase (warm-up) von ca. 60 Sek.
Die rote LED signalisiert den Zustand des Kanal 1 = Beleuchtungszone 1 und
die grüne LED den Zustand des Kanal 2 = Beleuchtungszone 2.
Rote LED und grüne LED blinken langsam (f = 1 Hz) = EEPROM ist leer.
Rote LED und grüne LED blinken schnell (f = 4 Hz) = EEPROM hat Daten aus
Fernbedienungseinstellung gespeichert. Angeschlossene Beleuchtung ist eingeschaltet.
• LED-Anzeige nach warm-up
Das Umgebungslicht liegt unterhalb des voreingestellten Lichtwertes
LED als Anzeige für die Bewegungserfassung aktiv = 2 x kurzes blitzen je erfasster
Bewegung (rote LED und grüne LED). Angeschlossene Beleuchtung schaltet bei Präsenz ein.
HINWEIS: Die rote LED und die grüne LED sind im Betriebsmodus nur dann aktiv, wenn sie
zuvor nicht über die LED ON/OFF Funktion per IR-Fernbedienung deaktiviert wurden
ON/OFF
siehe Kapitel 5).
Die rote LED und die grüne LED funktionieren dann nur noch in der warm-up Phase und im
geöffneten Programmiermodus der IR-Fernbedienung als Quittierungsanzeige.
Das Umgebungslicht liegt über dem voreingestellten Lichtwert
sind AUS. Auch keine Anzeige der Bewegungserfassung. Angeschlossene Beleuchtung
ist AUS.
4.1. Betriebsmodus für Kanal 1 + 2 = Beleuchtung
Funktion der „Vollautomatik"/„Halbautomatik"
„Vollautomatik" und „Halbautomatik" kann per „ A " Taste auf der IR-Fernbedienung
M
ausgewählt werden.
4.1.1 Betriebsart „Vollautomatik"
Die Beleuchtung wird automatisch angeschaltet, wenn der Melder durch Bewegung
ausgelöst wurde und das Umgebungslicht den voreingestellten Lichtwert unterschritten hat.
Das Licht wird automatisch ausgeschaltet bei Abwesenheit von Bewegungen und wenn
die voreingestellte Nachlaufzeit abgelaufen ist.

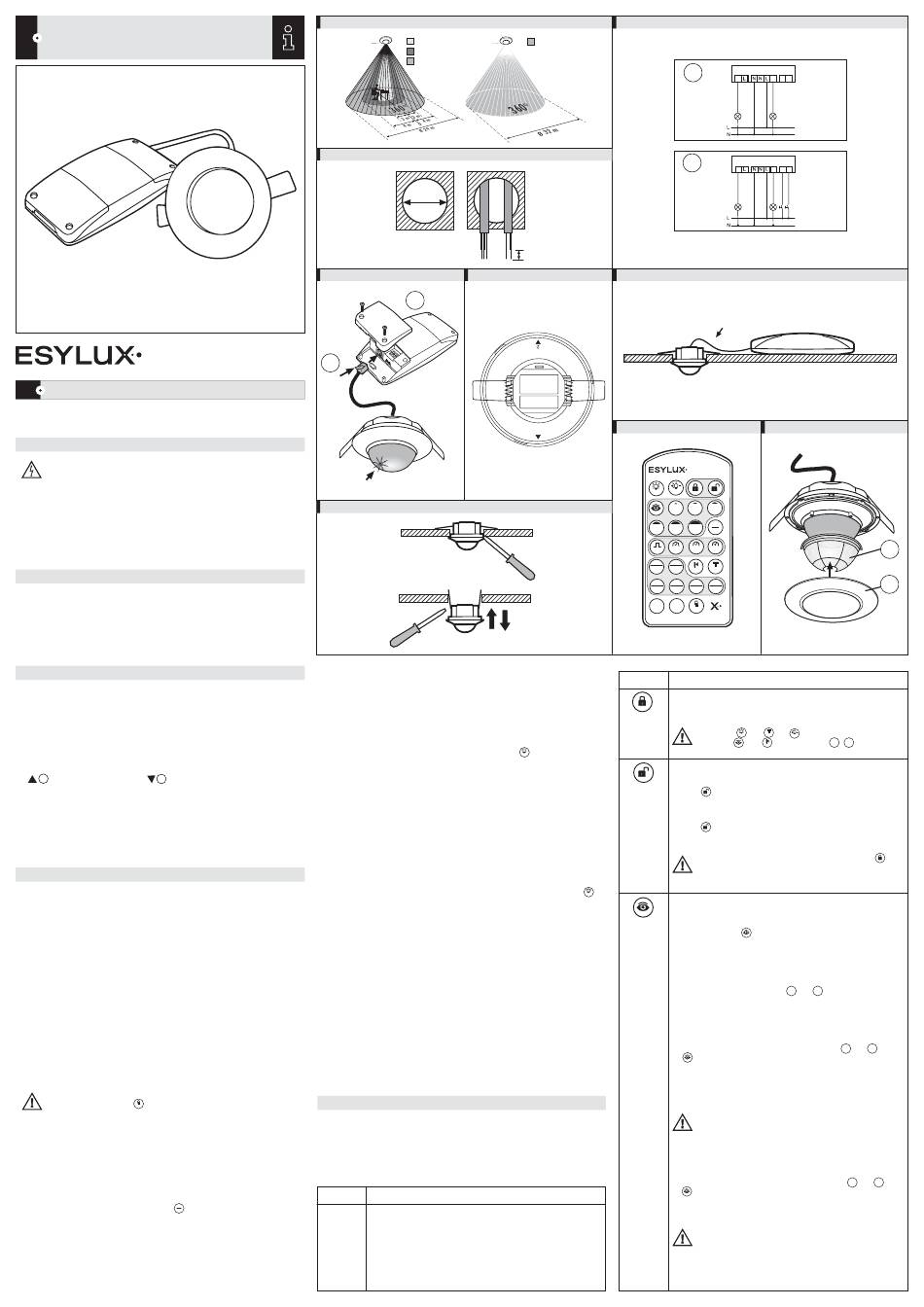

ABB. 1
3,00 m
ABB. 2
ABB. 3.1
• PDE 360i/24 DUO
www.esylux.com
3.1b
RJ 11
LED
ABB. 4
Um plötzliche Helligkeitswechsel bei Anwesenheit durch unerwünschtes An-/Ausschalten
der Beleuchtung zu vermeiden, wird der Melder ausschließlich zeitverzögert ausgelöst.
Zum Beispiel: Eine vorbeiziehende Wolke wäre in der Lage, ein unnötiges Schalten zu
verursachen.
Zeitverzögerung von „hell zu dunkel": 30 Sek.
Zeitverzögerung von „dunkel zu hell":
Zusätzliche manuelle Beleuchtungssteuerung im Vollautomatikmodus
Die Beleuchtung kann zu jeder Zeit per IR-Fernbedienung Taste
der externen Taster (Taster – Arbeitsstrom – mit N-Leiter-Anschluss), welche mit den
„S"-Klemmen des Melders verbunden sind, manuell eingeschaltet oder ausgeschaltet
werden (Abb. 5.2).
Wird trotz hoher Raumhelligkeit (Umgebungslicht ist höher als der eingestellte Lichtwert)
das Kunstlicht manuell eingeschaltet, bleibt die Beleuchtung solange angeschaltet wie der
Melder noch eine Bewegung erfasst. Nach Erfassen der letzten Bewegung wird die
Beleuchtung ausgeschaltet, nachdem die eingestellte Nachlaufzeit abgelaufen ist.
Jedoch wird zur effektiven Energieeinsparung die Beleuchtung automatisch nach
30 Min. ausgeschaltet, auch wenn noch Bewegung erfasst wird oder die Nachlaufzeit
aktiv ist. Die Beleuchtung kann jederzeit danach wieder manuell geschaltet werden.
Wird das Kunstlicht manuell ausgeschaltet, bleibt die Beleuchtung solange ausgeschaltet
wie der Melder noch eine Bewegung erfasst. Nach Erfassen der letzten Bewegung kehrt
der Melder zum vorherigen Einstellmodus zurück, nachdem die Nachlaufzeit abgelaufen ist.
4.1.2. Betriebsart „Halbautomatik"
Wenn „Halbautomatik" gewählt wurde, muss die Beleuchtung per IR-Fernbedienung
oder durch Betätigen der externen Taster (Taster – Arbeitsstrom – mit N-Leiter-Anschluss),
welche mit dem „S"-Terminal des Melders verbunden sind, eingeschaltet werden.
Das bedeutet, der Melder kann nicht durch Bewegungen ausgelöst werden.
Wird trotz hoher Raumhelligkeit (Umgebungslicht ist höher als der eingestellte Lichtwert)
das Kunstlicht manuell eingeschaltet, bleibt die Beleuchtung solange angeschaltet wie
der Melder noch eine Bewegung erfasst (die Lichtmessung ist deaktiv). Nach Erfassen
der letzten Bewegung wird die Beleuchtung ausgeschaltet, nachdem die eingestellte
Nachlaufzeit abgelaufen ist. Jedoch wird zur effektiven Energieeinsparung die Beleuchtung
automatisch nach 30 Min. ausgeschaltet, auch wenn noch Bewegung erfasst wird
oder die Nachlaufzeit aktiv ist. Die Beleuchtung kann jederzeit danach wieder manuell
geschaltet werden.
Wird bei geringer Raumhelligkeit (Umgebungslicht ist unter dem eingestellten Lichtwert)
das Kunstlicht manuell eingeschaltet, bleibt die Beleuchtung solange angeschaltet wie der
Melder noch eine Bewegung erfasst (die Lichtmessung ist aktiv). Nach Erfassen der letzten
Bewegung wird die Beleuchtung ausgeschaltet, nachdem die eingestellte Nachlaufzeit
abgelaufen ist.
➞ danach ist die Steigt jedoch der Tageslichtanteil an und das Umgebungslicht übersteigt den eingestellten
Lichtwert, so schaltet der Melder die Beleuchtung automatisch 5 Min. nach dem Erreichen
des eingestellten Lichtwertes AUS. Die Beleuchtung kann jederzeit danach wieder manuell
geschaltet werden.
5 • EINSTELLUNG PER FERNBEDIENUNG
Sämtliche Eingaben per Fernbedienung werden dauerhaft gespeichert. Bei Stromausfall
bleiben die Werte erhalten. Mit der Fernbedienung Mobil-PDi DUO/DIM (Abb. 7) können
Sie die Einstellungen bequem vom Boden, ohne Leiter und Werkzeug vornehmen.
➞ die rote LED und grüne LED Für einen optimalen Empfang richten Sie die Fernbedienung bei der Programmierung
auf den Präsenzmelder.
Bitte beachten Sie, dass bei direkter Sonneneinstrahlung die Standardreichweite von
ca. 6 m bedingt durch den Infrarotanteil der Sonne stark reduziert werden kann.
Taste Funktionsbeschreibung
Signalempfang:
-
-
1
10,00 m 3
2
3
Ø = 56 - 68 mm
= 6 - 8 mm
ABB. 3.2
3.1a
1
5 Min.
oder durch Betätigen
ON/OFF
Die rote LED oder grüne LED blinkt für 2 Sek. ➞ Das Signal von
der Fernbedienung wurde verstanden.
Die rote LED oder grüne LED blitzt 2 x kurz ➞ Das Signal von der
Fernbedienung wurde nicht verstanden.
ABB. 5
5.1
c2
5.2
c2
ABB. 6
0,55 m
ABB. 7
DIM
ON/OFF
100 250 400
LUX LUX LUX
A
600 800 20 00
M
LUX LUX LUX
15
5 min 10 min min
PULSE
10% 10%
1 10
min min
RESET TEST
10% 10% 10% 10%
30 60 ON OFF
min min
c1 c2
ON/OFF
Mobil-PDi DUO/DIM
Taste Funktionsbeschreibung
Programmiermodus sperren
Durch Drücken dieser Taste wird der Programmiermodus beendet.
Melder reagiert nun automatisch entsprechend den eingestellten Werten.
Hinweis: Im Modus „Programmiermodus gesperrt" sind nur die Tasten
LICHT ON/OFF , TEST
ON/OFF
LICHTWERTES ,RESET
alle anderen Tasten sind gesperrt.
Programmiermodus öffnen
Durch Drücken dieser Taste wird der Programmiermodus geöffnet.
1. Die angeschlossene Beleuchtung ist AUS.
- Taste drücken, Beleuchtung schaltet EIN/AUS.
Die rote LED und grüne LED leuchten permanent solange sich der
Melder im Programmiermodus befindet.
2. Die angeschlossene Beleuchtung ist EIN.
- Taste drücken, Beleuchtung schaltet AUS.
Die rote LED und grüne LED leuchten permanent solange sich der
Melder im Programmiermodus befindet.
Hinweis: Wird der Programmiermodus nicht durch Drücken der Taste
geschlossen, schließt der Melder automatisch den Programmiermodus
10 Min. nach dem letzten Betätigen einer Taste.
Der Melder reagiert im Programmiermodus nicht auf Bewegungen.
ON/OFF
Einlesen des aktuellen Umgebungslichtes als Ein-/Ausschaltwert für die Beleuchtung
• Der Bereich des aktuellen Umgebungslichtwertes (zwischen 5 - 2000 Lux) kann als
Schaltwert eingelesen werden.
Merke: Drücken Sie im geöffneten Programmiermodus.
Schnelles blinken von LEDs signalisieren, dass der aktuelle
Umgebungslichtwert zu hell ist (> 2000 Lux) oder zu dunkel (< 5 Lux),
das heißt, der aktuelle Umgebungslichtwert kann nicht eingelesen
werden.
Der aktuelle Lichtwert kann für jeden Kanal (1 + 2) separat eingegeben
werden. Wählen Sie mittels Taste
2 Möglichkeiten des Einlesens:
1. Aktuelle Lichtverhältnisse einlesen als Einschaltwert
(wenn die Beleuchtung ausgeschaltet ist)
Methode des Einlesens: Wenn der gewünschte Umgebungslichtwert
erreicht ist, drücken Sie die gewünschte Kanaltaste
im geöffneten Programmiermodus. Quittierung des empfangenen
Signales: Angeschlossene Beleuchtung schaltet EIN/AUS und rote LED
(c1) oder die grüne LED (c2) blinkt langsam.
Während des gesamten Einlesevorgangs blinkt die jeweilige LED
langsam. Ist der Einschaltwert eingelesen, schaltet die Beleuchtung EIN.
Nun beginnt das Einlesen des Ausschaltwertes.
Merke: Die angeschlossenen Leuchtstofflampen werden jeweils 5 Min.
eingeschaltet, bis die Leuchtstofflampen die maximale Leuchtkraft erreicht
haben. Ist der Einlesevorgang erfolgreich beendet, schaltet die Beleuchtung
AUS und die jeweilige LED leuchtet wieder permanent.
2. Aktuelle Lichtverhältnisse einlesen als Ausschaltwert
(wenn die Beleuchtung eingeschaltet ist)
Methode des Einlesens: Wenn die gewünschten Lichtverhältnisse
erreicht sind, drücken Sie die gewünschte Kanaltaste
im geöffneten Programmiermodus.
Quittierung des empfangenen Signales: Angeschlossene Beleuchtung
schaltet AUS/EIN und die rote LED (c1) oder die grüne LED (c2) blinkt
langsam.
Merke: Die angeschlossenen Leuchtstofflampen werden jeweils 5 Min.
eingeschaltet, bis die Leuchtstofflampen die maximale Leuchtkraft erreicht
haben. Während des gesamten Einlesevorgangs blinkt die jeweilige LED
langsam. Ist jeder Ausschaltwert eingelesen, schaltet die Beleuchtung AUS.
Nun beginnt das Einlesen des Einschaltwertes. Die Einlesezeit beträgt 10 Sek.
Ist der Einlesevorgang erfolgreich beendet, schaltet die Beleuchtung EIN und
die jeweilige LED leuchtet wieder permanent.
c1 S1 S2
c1 S1 S2
ABB. 8
8b
8a
, DIM , EINLESEFUNKTION DES AKTUELLEN
TEST
DIM
und die Tasten Kanal / bedienbar,
c1 c2
RESET
oder den gewünschten Kanal.
c1 c2
oder und
c1 c2
oder und
c1 c2
