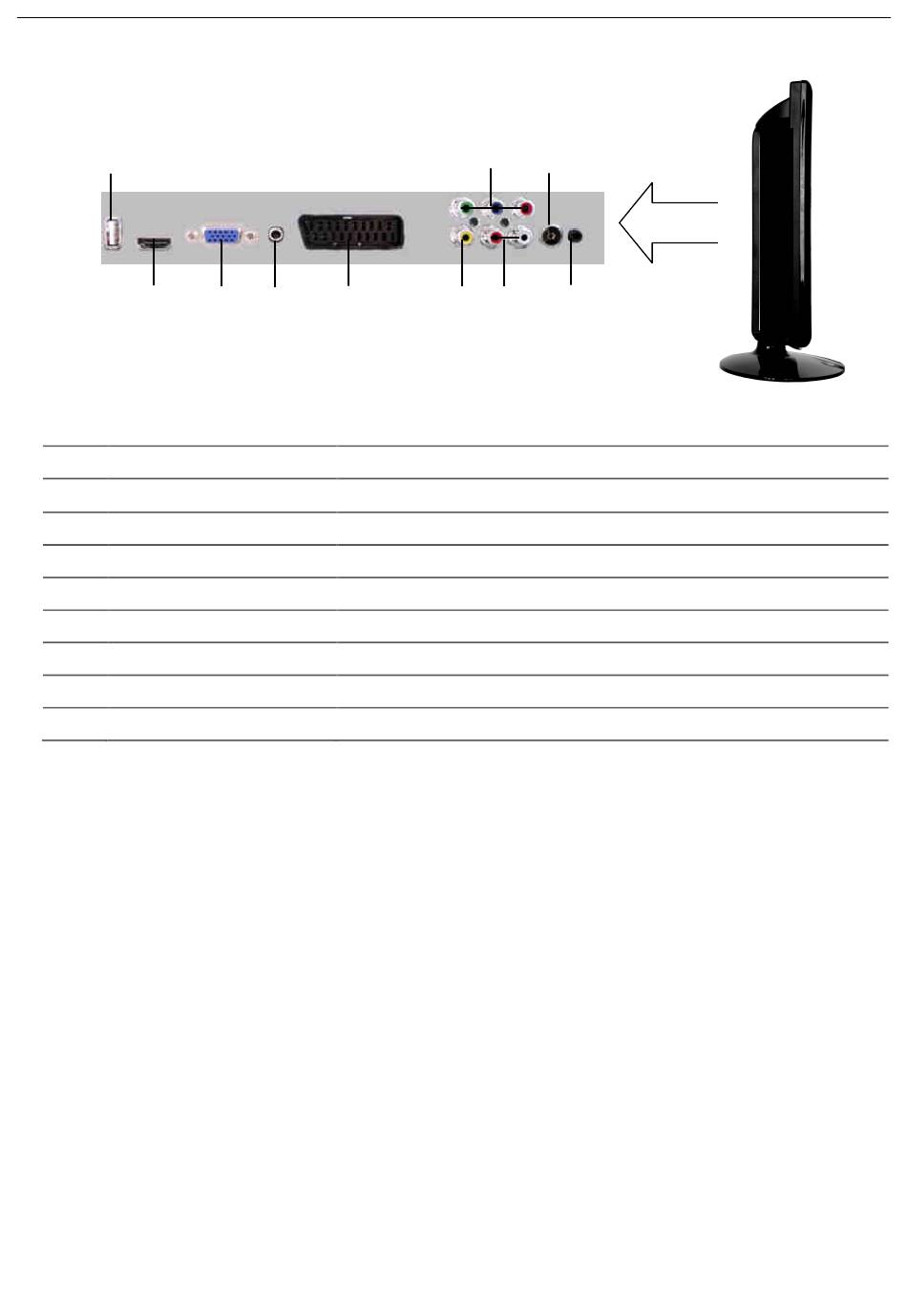

4.2. Hauptgerät – Anschlussseite
1
4 5
1 USB
2 Y/Pb/Pr
3 RF
4 HDMI
5 VGA
6 PC AUDIO
7 SCART
8 VIDEO
9 R/L
10 HEADPHONE
6 7
Symboldarstellung
Anschluss für USB-Stick, MP3-Player und Festplatte
Komponenten Eingang für A/V-Aufnahmegerät
Antennen-Eingang (75 Ω Eingang)
HDMI Digital Audio/Video Eingang
VGA-Eingang (15 pin) für PC
Eingang für andere Audio-Geräte
Scart-Eingang für A/V-Aufnahmegerät
Komposite Video Eingang
2-Kanal Eingang
Anschluss für Ohr-/Kopfhörer
- 8 -
2 3
10
8 9
Liste der Tasten-/ Anschlusspositionen
