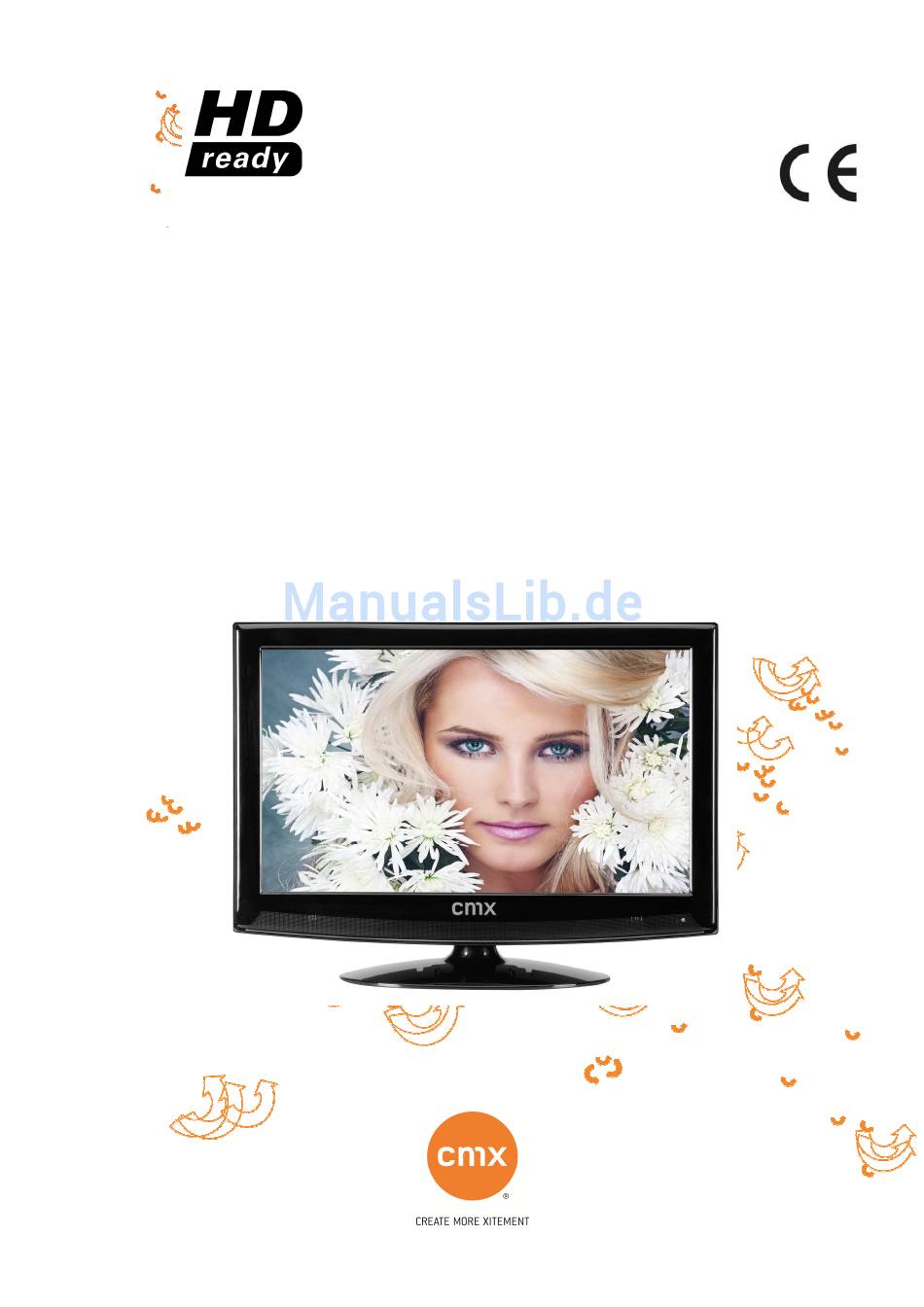

- Seite 1 VER10520107205HCARACAL LCD-TV MIT INTEGRIERTEM ANALOGEN UND DVB-T TUNER LCD 7205H BENUTZERHANDBUCH CARACAL-Serie...
- Seite 2 Impressum Alle Rechte vorbehalten. Reproduktion aller Art ohne Zustimmung der Firma cmx®, dürfen nicht in Verkehr gebracht werden. cmx® behält sich Erweiterungen und Änderungen des Gerätes vor. Das neueste Handbuch können Sie sich auf www.cmx-electronics.com unter der jeweiligen Rubrik, beim Produkt unter dem Punkt „Support“ downloaden.
-
Seite 3: Inhaltsverzeichnis
Allgemeine Informationen NHALTSVERZEICHNIS ........................... - 4 - LLGEMEINE NFORMATIONEN 1.1. Sicherheitshinweise ..........................- 4 - 1.2. Entsorgung des Altgerätes ........................- 4 - 1.3. Entsorgung von Batterien ........................- 4 - 1.4. Hinweis zum Urheberrecht ........................- 5 - 1.5. Gehörschutz ............................- 5 - 1.6. - Seite 4 Allgemeine Informationen 10.1. Video ..............................- 27 - 10.2. Musik ..............................- 27 - 10.3. Foto ..............................- 28 - ........................... - 28 - EITERE UNKTIONEN 11.1. Sleeptimer ............................- 28 - ............................. - 29 - ANDMONTAGE ............................ - 30 - EHLERSUCHTABELLE ..............................
-
Seite 5: Allgemeine Informationen
Allgemeine Informationen Allgemeine Informationen 1.1. Sicherheitshinweise Stellen Sie keinen mit Flüssigkeiten gefüllten Behälter auf das Gerät. Stellen Sie das Gerät nicht in der Nähe von Wasser auf, z.B. Waschbecken. Das Gerät könnte hineinfallen und einen Kurzschluss verursachen. Im Standby-Betrieb verbraucht das Gerät etwas Strom. Um es vollständig vom Netz zu trennen, muss das Gerät vom Strom genommen werden. -
Seite 6: Hinweis Zum Urheberrecht
Allgemeine Informationen 1.4. Hinweis zum Urheberrecht Das Kopieren, Senden, Zeigen, über Kabel ausstrahlen, öffentlich Spielen oder Verleihen von urheberrechtlich geschützten Materialien ohne Genehmigung ist unzulässig. 1.5. Gehörschutz Wählen Sie eine moderate Lautstärke um Ihrem Gehör nicht zu schaden. Stellen Sie die Lautstärke nur so hoch ein, dass Sie Umgebungsgeräusche noch wahrnehmen können. -
Seite 7: Leistungsbeschreibung
Leistungsbeschreibung Leistungsbeschreibung CARACAL-Serie Der LCD 7205H ist ein LCD-TV mit integriertem analogen und digitalen Tuner, sowie ein „HD READY“ Modell. Das Gerät verfügt weiters über einen USB-Anschluss. Hier kann eine externe Festplatte angeschlossen und die DVB-T Sendung aufgezeichnet werden. Weiters können Sie auch Musik-, Bilder und Videos wiedergeben. -
Seite 8: Anschlüsse
Liste der Tasten-/ Anschlusspositionen INPUT Auswahl der Signalquelle 3.2. Anschlüsse Symboldarstellung AUDIO IN Audio-Eingang für PC Y/Pb/Pr Komponenten Eingang für Audio/Video-Gerät HDMI HDMI Digital Audio/Video Eingang VGA IN VGA-Eingang (15 pin) für PC S-VIDEO S-Video Eingang CVBS Composite Video Eingang R / L 2-Kanal Audio Eingang SCART... -
Seite 9: Fernbedienung
Liste der Tasten-/ Anschlusspositionen 3.3. Fernbedienung POWER Ein- und Ausschalten PMODE Auswahl der voreingestellten Bildeinstellungen SMODE Auswahl der voreingestellten Toneinstellungen Zifferntaste für Kanalwechsel -/-- Programmzeichen eingeben Zifferntaste Null Zum nächsten Kanal / Auswahltaste von Optionen im Menü Bestätigen der Auswahl / Vorgang ⊳... - Seite 10 Teletext Index (SETUP: modellabhängig – LCD 7205H nicht verfügbar) SIZE / Videotextgröße anzeigen DVD MENU (DVD MENU: modellabhängig – LCD 7205H nicht verfügbar) EPG / ►II DVB-T: Aufrufen des elektronischen Programmführers Starten und Anhalten der USB-Wiedergabe LIST / Aufrufen der DVB-T Programmliste / Stoppen...
- Seite 11 Umschalten auf USB / USB-Menü öffnen STILL DTV/USB-Modus: Stoppen FAV- (D.VOL-) Zum vorherigem Favoritenkanal (nur in der jeweiligen Favoritenliste möglich) (D.VOL-: modellabhängig – LCD 7205H nicht verfügbar) EXIT Verlassen des Menüs FAV+ (D.VOL+) Zum nächstem Favoritenkanal (nur in der jeweiligen Favoritenliste möglich) (D.VOL+: modellabhängig –...
- Seite 12 Liste der Tasten-/ Anschlusspositionen CANCEL (ZOOM) Abbrechen der Teletext-Suche(kein Verlassen des Teletextes) (ZOOM: modellabhängig – LCD 7205H nicht verfügbar) MIX (LANGUAGE) Audioeinstellung ändern Wiedergabe von Bildern Im Hintergrund bei Textmodus (LANGUAGE: modellabhängig – LCD 7205H nicht verfügbar) SUBPAGE / Untergeordnete Videotextseite anzeigen...
- Seite 13 Vorbereitung GRÜN (GOTO) Farbtaste für die Bearbeitung im Menü, EPG und Teletext (GOTO: modellabhängig – LCD 7205H nicht verfügbar) Farbtaste für die Bearbeitung im Menü, EPG und Teletext NICAM Auswahl von Ton und Sprache bei NICAM ASPECT Einstellung des Bildformates EJECT modellabhängig –...
-
Seite 14: Vorbereitung
Vorbereitung Vorbereitung Vergewissern Sie sich, dass alle Geräte beim Verbinden ausgeschaltet und vom Strom getrennt sind. Erst wenn alle gewünschten Geräte angeschlossen sind, verbinden Sie die Geräte mit dem Strom bzw. schalten Sie die Geräte ein. Auf der Rückseite bei den Anschlüssen befindet sich der Ein-/Ausschalter um das Gerät in den Standby-Modus zu schalten. -
Seite 15: Anschluss Am Pc
Vorbereitung 4.4. Anschluss am PC Verwenden Sie hierfür den VGA- und den Audio In-Anschluss um den Fernseher mit Ihrem PC zu verbinden. Bitte wählen Sie mit SOURCE den Eingang PC. 4.5. Anschluss über Composite Audio/Video Anschluss für analoge Geräte wie z.B. ein Videorekorder. Bei Anschluss des Gerätes über Composite Video müssen Sie auch ein Kabel beim 2-Kanal Eingang anschließen. -
Seite 16: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Bitte verwenden Sie zur Montage des Standfußes die beigelegte Anleitung. 1. Wenn Sie nun alle Geräte angeschlossen haben, dann prüfen Sie bitte nochmals alle Verbindungen. 2. Verbinden Sie die Geräte mit dem Strom und schalten Sie den Fernseher ein. 5.1. -
Seite 17: Allgemeines Setupmenü
Inbetriebnahme YPBPR Für die Verwendung des Komponenten-Anschlusses HDMI Für die Verwendung des HDMI-Anschlusses Für die Verwendung des VGA-Anschlusses MEDIA Für die Verwendung des USB-Anschlusses Allgemeines Setupmenü Um das Menü aufzurufen drücken Sie MENU auf der Fernbedienung. Über das Menü können Sie alle Einstellungen für Bild, Ton sowie anderen Funktionen einstellen und umstellen. -
Seite 18: Ton
Inbetriebnahme Hier können Sie den Kontrast einstellen. Kontrast Kontrast verändert die hellen Bereiche. Wenn Sie eigene Werte festlegen wollen, dann wählen Sie Persönlich. Farbe Hier können Sie die Farbsättigung einstellen. Wenn Sie eigene Werte festlegen wollen, dann wählen Sie Persönlich. Hier können Sie die Schärfe der Bilder einstellen bzw. -
Seite 19: Funktionen
Verwendung des analogen Tuner 6.3. FUNKTIONEN Drücken Sie auf MENU. Danach wählen Sie das Menü FUNKTIONEN und wählen Sie mit diesen Menüpunkt. ► Nun wechseln Sie automatisch in die rechte Spalte der Einstellungen für die Funktionen. Sprache Hier können Sie die Sprache einstellen. Bildformat Hier können Sie die Bildformate auswählen. -
Seite 20: Verwendung Des Analogen Tuner
Verwendung des analogen Tuner Verwendung des analogen Tuner 7.1. Umschalten auf analogen Tuner Vor der Inbetriebnahme beachten Sie bitte, dass Sie alle notwendigen Kabeln angesteckt haben! Drücken Sie SOURCE und wählen Sie TV. 7.2. Einstellungsmenü für TV Danach drücken Sie MENU und wählen das Menü... -
Seite 21: Kanalbearbeitung
Verwendung des analogen Tuner automatisch an. Man.-Suche Hier können Sie die Frequenzen weiterschalten. 7.2.4. Kanalbearbeitung Hier können Sie die Kanäle bearbeiten. Kanal als Favorit wählen Drücken Sie die Funktionstaste GRÜN. Zum Aufheben erneuert Funktionstaste drücken. Kanal sperren Drücken Sie Funktionstaste BLAU. -
Seite 22: Verwendung Des Digitalem Tuner (Dvb-T)
Verwendung des digitalem Tuner (DVB-T) Verwendung des digitalem Tuner (DVB-T) 8.1. Umschalten auf digitalem Tuner Vor der Inbetriebnahme beachten Sie bitte, dass Sie alle notwendigen Kabeln angesteckt haben! Drücken Sie SOURCE und wählen Sie DTV. 8.2. Einstellungsmenü für DTV Danach drücken Sie MENU und wählen das Menü DTV. Wählen Sie diesen Menüpunkt mit ►... -
Seite 23: Land
Verwendung des digitalem Tuner (DVB-T) Kanal löschen Drücken Sie die Funktionstaste GRÜN. ⊳ ⊳ ⊳ ⊳ /VOL- oder Kanal umbenennen Drücken Sie die Funktionstaste /VOL+. Danach erscheint eine Tastatur. Folgen Sie den Bildschirmanweisungen. Zurück ins Hauptmenü Drücken Sie MENU auf der Fernbedienung. Drücken Sie EXIT auf der Fernbedienung. -
Seite 24: Erweit. Einst
Verwendung des digitalem Tuner (DVB-T) ausgewählt. Frequenz Hier stellen Sie die Frequenz ein. Bandbreite Hier stellen Sie die Bandbreite ein. 8.2.5. Erweit. Einst. Hier können Sie die Audiosprache einstellen, die zu wählende Untertitelsprache, falls mehrere zur Auswahl stehen und zudem das Rating (Bewertung der Kindersperre). 8.2.6. -
Seite 25: Aufnahmestart
Verwendung des digitalem Tuner (DVB-T) Nicht dauerhaft speicherbar! 8.3.1.1. Aufnahmestart Drücken Sie auf der Fernbedienung um die Aufnahme zu starten. Geben Sie die Dauer der Aufnahme ein (Stunden:Minuten). Drücken Sie auf der Fernbedienung um die Aufnahme zu stoppen. Am USB-Stick wird automatisch ein Ordner namens PVR angelegt. Aufnahmen können nur über das USB-Menü... -
Seite 26: Teletext
Anschluss am PC 1. Drücken Sie OK. Danach drücken Sie EPG/ II um Timeshifting. Die Timeshifting-Funktion hat eine Kapazität von maximal 60 Minuten. 8.4. Teletext 1. Drücken Sie die TXT/REPEAT Taste um den Teletext aufzurufen. 2. Geben Sie die gewünschte Seitenzahl ein. 8.5. - Seite 27 Anschluss am PC besseres Bild zu erhalten. Autoadjust. Hier können Sie die automatische Adjustierung des Bildes aktivieren. - 26 -...
-
Seite 28: Video
USB 2.0 10. USB 2.0 Wenn Sie USB wählen, bitte stecken Sie vorher das Gerät an! Drücken Sie MEDIA auf der Fernbedienung. Sie können auch MEDIA über die Taste SOURCE auswählen. Sie müssen das gewünschte Menü Video, Musik oder Bilder auswählen. Hierzu folgenden Sie bitte den Bildschirmanweisungen. -
Seite 29: Foto
USB 2.0 10.3. Foto Folgende Formate können wiedergegeben werden: JPEG Zum nächsten Kapitel Zum vorherigem Kapitel ►|| Starten und Anhalten des Videos Stoppen der Wiedergabe Wenn eine Verbindung mit USB besteht, dann ist nur ein Ausgangsstrom von max. 500 mA verfügbar. -
Seite 30: Wandmontage
USB 2.0 12. Wandmontage Der LCD 7205H kann auf die Wand montiert werden mit einer Wandmontage-Halterung. Die VESA- Norm ist 100 x 100 und Sie benötigen vier 4M schrauben mit 12 mm Länge. Symbolabbildung - 29 -... -
Seite 31: Fehlersuchtabelle
Fehlersuchtabelle 13. Fehlersuchtabelle Treten beim Gebrauch des Gerätes Probleme auf, welche hier nicht genannt sind, kontaktierten Sie die Servicehotline oder nutzen Sie das Kontaktformular auf der Homepage. Fehler Lösung Kein Bild / Kein Ton Prüfen Sie die Anschlüsse. Prüfen Sie die Ausrichtung der Antenne. Prüfen Sie die Einstellungen der Geräte. -
Seite 32: Vorgehensweise Bei Garantiefall
Deutschland: +49 (0)180 166 66 264 621 o Schweiz: +41 (0) 848 00 3322 Kontaktformular – www.cmx-electronics.com 14.2. Garantie ist abgelaufen Wenn die Garantie des Gerätes abgelaufen ist, wenden Sie sich per Telefon oder Kontaktformular an uns. Wir helfen Ihnen gerne weiter! Bitte teilen Sie uns folgendes mit: Gerätetype... - Seite 33 Garantie ausgefüllte Garantiekarte beilegen Fehlerbeschreibung Beispiel für Fehlerbeschreibung Falsch Richtig Gerät ist defekt Gerät reagiert auf keinen Tastendruck Gerät funktioniert nicht Gerät lässt sich nicht einschalten Absenderinformation: Name, Adresse, PLZ, Ort und Telefonnummer und Email-Adresse Schneide Sie die Garantiekarte aus. - 32 -...
- Seite 34 Garantie - 33 -...
- Seite 35 Garantie - 34 -...
-
Seite 36: Ieferumfang
Lieferumfang 15. Lieferumfang Sollte eines der unten angeführten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Fachhändler. Hier werden Symbolfotos dargestellt! Standfuß Fernbedienung 2 AAA-Batterien Benutzerhandbuch - 35 -... -
Seite 37: Technische Daten
Technische Daten 16. Technische Daten LCD 7205H CARACAL LCD 7205H CARACAL LCD 7205H CARACAL LCD 7205H CARACAL- - - - Serie Serie Serie Serie Display Bildschirmgröße 51 cm LCD-TV Videoauflösung 1366 x 768 Pixel Farben 16,7 Millionen Helligkeit (Höchstwert) 300 cd/m²... - Seite 38 Technische Daten - 37 -...
- Seite 39 Technische Daten www.cmx-electronics.com - 38 -...
