Verwandte Anleitungen für CMX LCD 7191
Inhaltszusammenfassung für CMX LCD 7191

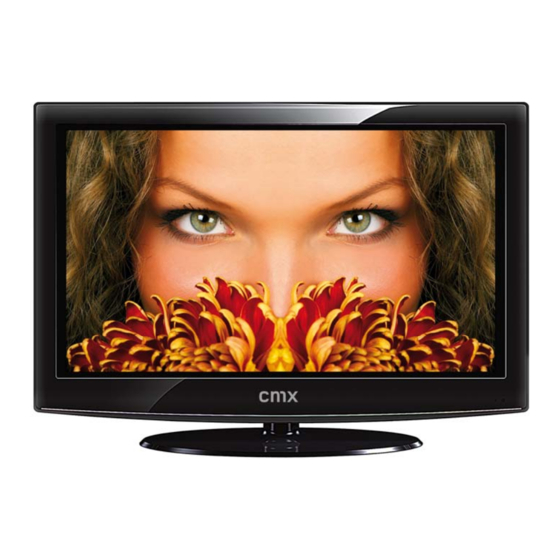

- Seite 1 VER21120097191 LCD-TV MIT INTEGRIERTEM DVB-T TUNER LCD 7191 BENUTZERHANDBUCH Symboldarstellung...
- Seite 2 Allgemeine Informationen Impressum Alle Rechte vorbehalten. Reproduktion aller Art ohne Zustimmung der Firma cmx®, dürfen nicht in Verkehr gebracht werden. cmx® behält sich Erweiterungen und Änderungen des Gerätes vor. Das neueste Handbuch können Sie sich auf www.cmx-electronics.com unter der jeweiligen Rubrik und dem Produkt unter dem Punkt „Support“...
-
Seite 3: Inhaltsverzeichnis
Allgemeine Informationen NHALTSVERZEICHNIS ........................... - 3 - LLGEMEINE NFORMATIONEN 1.1. Sicherheitshinweise ..........................- 3 - 1.2. Entsorgung des Altgerätes........................- 3 - 1.3. Entsorgung von Batterien ........................- 3 - 1.4. Hinweis zum Urheberrecht........................- 3 - 1.5. Gehörschutz ............................- 4 - 1.6. -
Seite 4: Allgemeine Informationen
Allgemeine Informationen Allgemeine Informationen 1.1. Sicherheitshinweise Stellen Sie keinen mit Flüssigkeiten gefüllten Behälter auf das Gerät. Stellen Sie das Gerät nicht in der Nähe von Wasser auf, z.B. Waschbecken. Das Gerät könnte hineinfallen und einen Kurzschluss verursachen. Im Standby-Betrieb verbraucht das Gerät etwas Strom. Um es vollständig vom Netz zu trennen, muss das Gerät vom Strom genommen werden. -
Seite 5: Gehörschutz
Vermeiden Sie jede Art von Gewaltanwendung am LC-Bildschirm, da der LC-Bildschirm eine kleine Menge von Flüssigkristallen und Quecksilber enthält. Leistungsbeschreibung Der LCD LCD 7191 ist ein LCD-TV mit integriertem DVB-T Tuner (analog und digital) und ist ein „HD READY“-Modell. Das Gerät verfügt weiters über einen USB-Anschluss. Hier kann eine externe Festplatte angeschlossen und die DVB-T Sendung aufgezeichnet werden. -
Seite 6: Liste Der Tasten-/ Anschlusspositionen
Liste der Tasten-/ Anschlusspositionen Liste der Tasten-/ Anschlusspositionen 3.1. Hauptgerät – Bedienelemente auf der rechte Seite VOL- Verringern der Lautstärke VOL+ Erhöhen der Lautstärke Kanalwechsel / zum vorherigem Kanal Kanalwechsel / zum nächsten Kanal MENU Öffnen des Menüs SOURCE Auswahl der Signalquelle POWER Ein-/Ausschalter 3.2. -
Seite 7: Fernbedienung
Liste der Tasten-/ Anschlusspositionen 3.3. Fernbedienung POWER Ein-/Ausschalter 1-9, 0 Zifferneingabe 1-9 / 0 S.MODE Auswahl des Musikmodus P.MODE Auswahl des Bildmodus MENU Menü aufrufen , ▲, ▼ Normal-Modus: Kanalwechsel / Cursortaste EXIT Menü verlassen MEDIA USB-Modus aufrufen Zum nächsten Programm Aufnahmemenü-Aufrufen Zum vorherigen Kanal /SIZE... -
Seite 8: Vorbereitung
Vorbereitung /SUBPAGE Schneller Rücklauf / Öffnen der Unterseite /INDEX Aufnahme stoppen / Zurück zur Indexseite FAV+ Zum nächsten Favoriten LANG Sprachauswahl GREEN Funktionstaste GRÜN Funktionstaste ROT BLAU Funktionstaste BLAU YELLOW Funktionstaste GELB TEXT Aufrufen des Teletextes FAV- Zum vorherigem Favoriten SUBTITLE Untertitel aktiveren / deaktivieren (falls gesendet) /AUTO... -
Seite 9: Verbindung Mittels Scart-Kabel
Weitere Anschlussmöglichkeiten Weitere Anschlussmöglichkeiten entnehmen Sie bitte aus dem Kapitel 5. Im Lieferumfang befinden sich keine Kabel um den Fernseher mit anderen Geräten zu verbinden. Es bestehen mehrere Möglichkeiten den Fernseher an ein Aufnahmegerät oder DVD-Player und weiteren Geräten zu verbinden. Lesen Sie mehr in den nächsten Kapiteln. Beachten Sie die Bedienungsanleitungen der anderen Geräte. -
Seite 10: Audio-Gerät Anschließen (Pc Audio)
Inbetriebnahme und Konfiguration Hören Sie nicht über einen längeren Zeitraum mit den Ohr- oder Kopfhörern, um die Beeinträchtigung des Gehörs zu vermeiden. Ein erhöhter Schalldruck aus Ohr- oder Kopfhörern kann zum Gehörverlust führen. 5.2. Audio-Gerät anschließen (PC AUDIO) Sie können externe Audio-Geräte, wie z.B. MP3-Player, über deren Audio-Ausgang an dieses Gerät anschließen, um die Lieder des MP3-Players über den Fernseher wiederzugeben. -
Seite 11: Allgemeine Bedienung
Inbetriebnahme und Konfiguration 6.2. Allgemeine Bedienung Die allgemeine Navigation und Steuerung mittels Fernbedienung erfolgt durch die Tasten ▲ / ▼, ◄ / ► sowie ENTER zur Bestätigung und EXIT zum Abbrechen einer Funktion. Neben der Navigation und Steuerung über die Cursor-Tasten stehen Schnellstarttasten zur Verfügung welche im obigen Kapitel 3.3 Fernbedienung beschrieben sind. - Seite 12 Inbetriebnahme und Konfiguration 6.3.1.1. Bildeinst. Hier können Sie die Einstellungen für das Bild machen. 6.3.1.2. Helligkeit Hier können Sie das Bild heller oder dünkler stellen. Um die Einstellung vornehmen zu können, müssen Sie bei Bildmodus den Punkt Persön. wählen. 6.3.1.3. Kontrast Hier können Sie den Kontrast einstellen.
- Seite 13 Inbetriebnahme und Konfiguration 6.3.2.2. Bass Hier können Sie den Bass einstellen. Um die Einstellung vornehmen zu können, müssen Sie bei Soundmode den Punkt Persön. wählen. 6.3.2.3. Höhen Hier können Sie die Höhen einstellen. Um die Einstellung vornehmen zu können, müssen Sie bei Soundmode den Punkt Persön.
-
Seite 14: Dtv - Menü
Inbetriebnahme und Konfiguration 6.3.3.8. Sperre Hier können Sie die Kindersperre aktivieren und das Passwort ändern. Das werksseitige Passwort lautet „0000“. 6.3.3.9. Installation Wenn die Sperre aktiviert ist, kann dieses Menü nicht aufgerufen werden. Hier können Sie die Erstinstallation ansehen bzw. durchführen, falls Sie beim ersten Erscheinen „Nein“... - Seite 15 Inbetriebnahme und Konfiguration Deutschland. Zweite Option FTA: um freie Kanäle zu suchen Alle: um alle Kanäle zu suchen verschl.: um alle verschlüsselten Kanäle zu suchen Dritte Option Sortierung: All (Alle), A-Z (Name absteigend), Z-A (Name aufsteigend) K.grupp (Kanalgruppierung 1. Drücken Sie die jeweilige Taste der Gruppe. Markierung entfernen Drücken Sie die Zifferntaste 1.
-
Seite 16: Kanal Bearb
Inbetriebnahme und Konfiguration Drücken Sie ENTER um Ihr Einstellungen zu speichern. Drücken Sie EXIT um das Menü zu verlassen. Auf dem Display erscheint „Erfolgreich aktual.“ – Ihre Einstellungen wurden gespeichert. 6.4.1.7. Native Game Es stehen Ihnen 3 Spiele für Ihre Unterhaltung zur Verfügung. 6.5. -
Seite 17: Weitere Funktionen Im Dtv-Modus
USB 2.0 Kanal zu Favoriten hinzufügen Drücken Sie die Funktionstaste GRÜN. Kanal sperren Drücken Sie die Funktionstaste BLAU. Kanal verschieben Drücken Sie die Funktionstaste GELB. Kanal tauschen Drücken Sie die Funktionstaste ROT. Weitere Funktionen im DTV-Modus 7.1. PVR-Aufnahme Mit dieser Funktion können Programme direkt auf ein USB-Speichermedium aufnehmen. Bitte beachten Sie Folgendes: Das USB-Speichermedium muss das Format FAT32 haben. -
Seite 18: Weitere Funktionen
Fehlersuchtabelle Video (max. 720 x 480 x 30 NTSC) MPEG1 (DAT, VCD 1.1/2.0, SVCD) MPEG2 (VOB, MPG) MPEG4 (AVI, XVID mit B-Frame/Q-pel) Musik Foto JPEG Wenn eine Verbindung mit USB besteht, dann ist nur eine Ausgangsspannung von max. 500 mA verfügbar. Wenn Sie eine Festplatte verwenden, wählen Sie eine andere Stromversorgung als den USB-Anschluss. -
Seite 19: Garantie
Garantie Prüfen Sie die Ausrichtung der Antenne. Prüfen Sie die Einstellungen der Geräte. Prüfen Sie den Tonkanal der Kanäle. Kein Ton bei ORF 1 und ORF2 Prüfen Sie die Ausrichtung der Antenne. Kein / schwaches Signal Prüfen Sie die Anschlüsse. Vergewissern Sie sich, dass keine Geräte zu nahe beim Blinkende Flecken / Streifen Fernseher sind um Störungen zu verursachen. -
Seite 20: Vorgehensweise Bei Garantiefall
Deutschland: +49 (0)180 166 66 264 621 o Schweiz: +41 (0) 848 00 3322 Kontaktformular – www.cmx-electronics.com 11.2. Garantie ist abgelaufen Wenn die Garantie des Gerätes abgelaufen ist, wenden Sie sich per Telefon oder Kontaktformular an uns. Wir helfen Ihnen gerne weiter! Bitte teilen Sie uns folgendes mit: Gerätetype... - Seite 21 Garantie - 20 -...
- Seite 22 Garantie - 21 -...
-
Seite 23: Lieferumfang
Lieferumfang 12. Lieferumfang Sollte eines der unten angeführten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Fachhändler. Hier werden Symbolfotos dargestellt! Standfuß Fernbedienung 2 AAA-Batterien Benutzerhandbuch 13. Technische Daten Display Bildschirmgröße 47 cm LCD-Display Videoauflösung 1280 x 1024 Pixel Farben 16,7 Millionen Helligkeit (Höchstwert) - Seite 24 Technische Daten VGA (15pin) Ausgänge Kopfhörer Allgemeine Stromverbrauch 48 Watt Netzspannung AC 100-240Volt 50/60 Mhz Lautsprecher 2 Lautsprecher mit max. 20 Watt PMPO Abmessungen 464 x 305 x 70 mm - 23 -...
- Seite 25 Technische Daten www.cmx-electronics.com - 24 -...
