Schritt 13:
Für diese Seite brauchen Sie:
SS
(MENGE: 6)
1

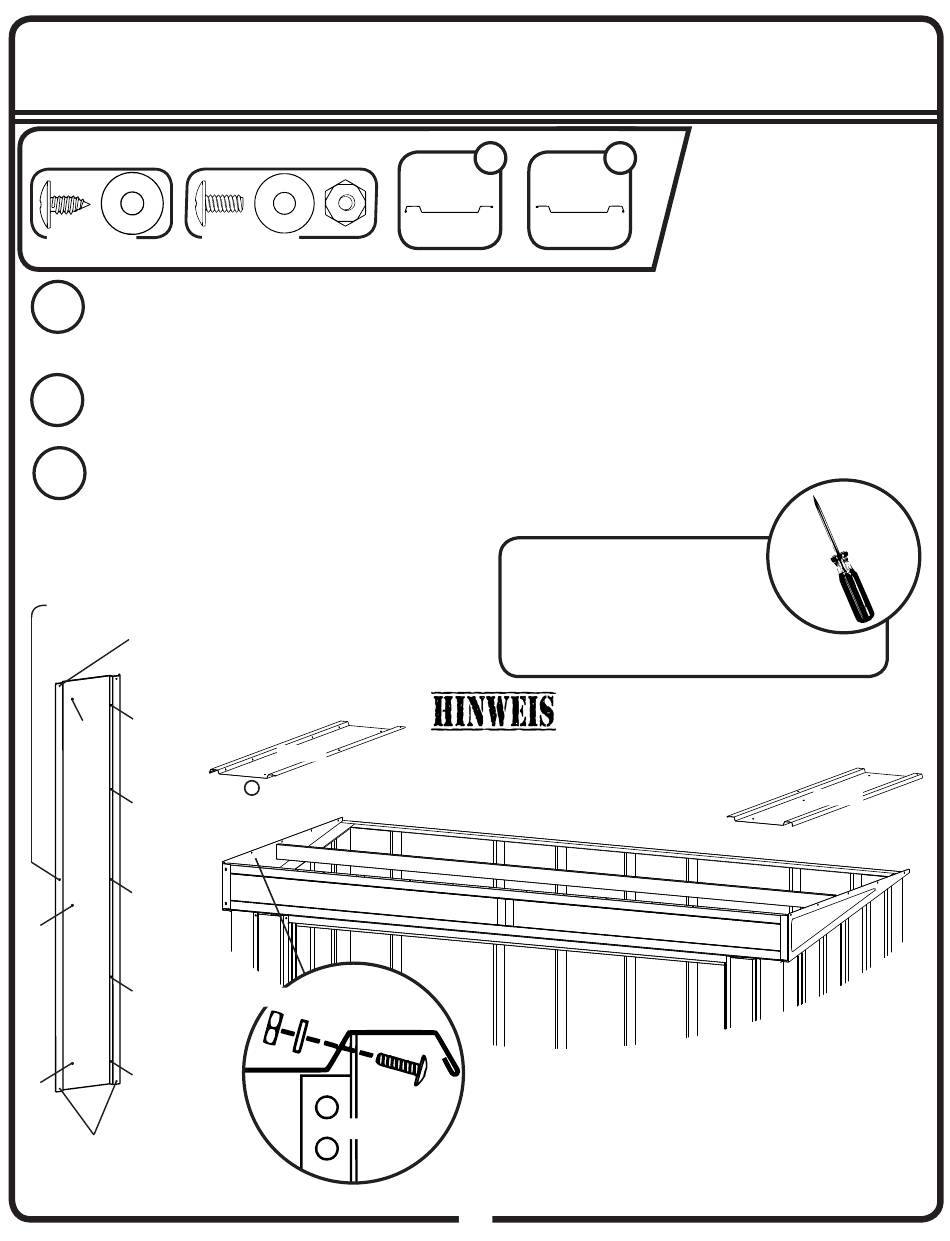

Befestigen Sie das rechte Dachblech ein (1) Blech nach dem anderen am montierten
Türsturz, indem Sie eine (1) sandbeige Blechschraube in Loch Nr. 1 einschrauben (siehe
Schaubild unten). Entfernen Sie den Kantenschutz des Giebels vorsichtig, wenn das Blech
in Position ist.
2
Schrauben Sie das Blech am Giebel fest, indem Sie sandbeige Maschinenschrauben in
die Löcher Nr. 2, 3, 4, 5 und 6 stecken. Ziehen Sie die Muttern an diesen Löchern der Reihe
nach fest.
3
Befestigen Sie die Bleche am Dachträger und Rückwandwinkel, indem
Sie eine (1) sandbeige Blechschraube in die Löcher Nr. 7 und 8 stecken.
Wiederholen Sie diesen Vorgang für das andere Randblech.
AM NACHBARBLECH BEFESTIGEN
DIESE LÖCHER FREI LASSEN
2
1
3
4
7
5
6
8
DIESE LÖCHER FREI LASSEN
SB
(MENGE: 10)
10840
Mutter
Unterlegscheibe
GIEBEL

Montage des Daches

1
80083 10840
Eine Ahle kann helfen, Löcher
zum Fluchten zu bringen, die nur
leicht gegeneinander versetzt sind.
Achten Sie darauf, das Metall nicht zu
verbiegen oder zu verbeulen, und gehen
Sie stets vorsichtig mit Werkzeug um.
Bearbeiten Sie ein (1) Blech nach der
anderen. Stellen Sie das Blech, an dem Sie
gerade arbeiten, auf jeden Fall fertig, bevor
Sie sich an das nächste machen.
Vorne
Schraube
32
1
GE-32AB
80083
