Arrow ELPHD64 Pflege- & Montageanleitung Seite 13

Schritt 1:
Für diese Seite brauchen Sie:
MGB
( : 8)
MENGE
Unterlegscheiben
auf lackierten Teilen verwendet werden.
Unterlegscheiben sind bei nicht lackierten
Teilen unnötig und es gibt nicht genügend
Unterlegscheiben
Maschinenschraube.
1

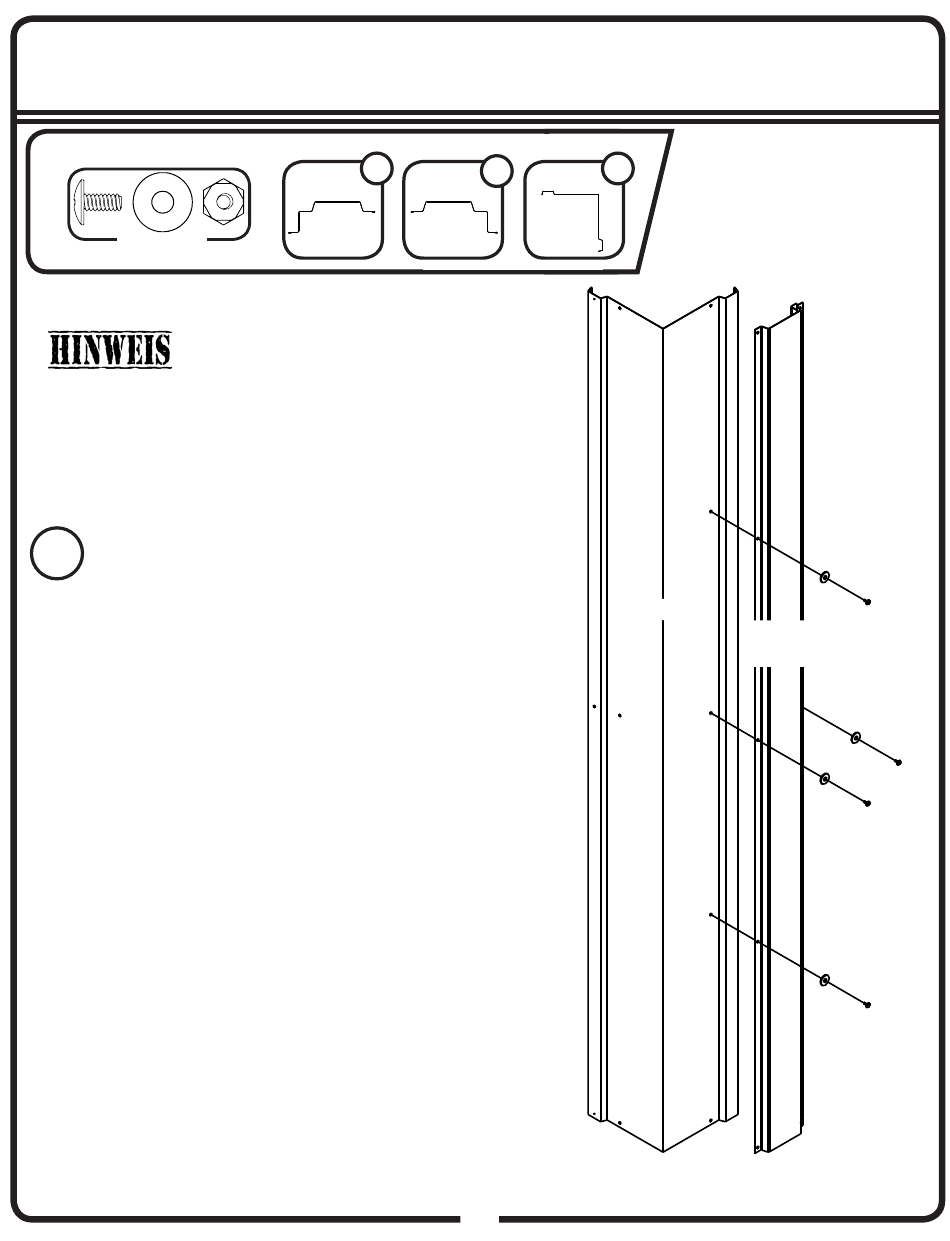

Verbinden Sie die Eckpfostenbleche vorne mit drei (3)
wiesengrünen Maschinenschrauben und Muttern
(Nr. 1 - 3) pro Blech mit dem rechten und linken
Türpfosten. Montieren Sie eine (1) wiesengrüne
Maschinenschraube und Mutter (Nr. 4) wie gezeigt
im mittleren Loch des Türpfostens.
Eckpfosten vorne und Türpfosten
1
80057 10716
dürfen ausschließlich
für jede Blech-
6
13
2
1
10839
und
10839
GE-13AB
1
80057/
10716
4
2
3
