Arrow ELPHD64 Pflege- & Montageanleitung Seite 17

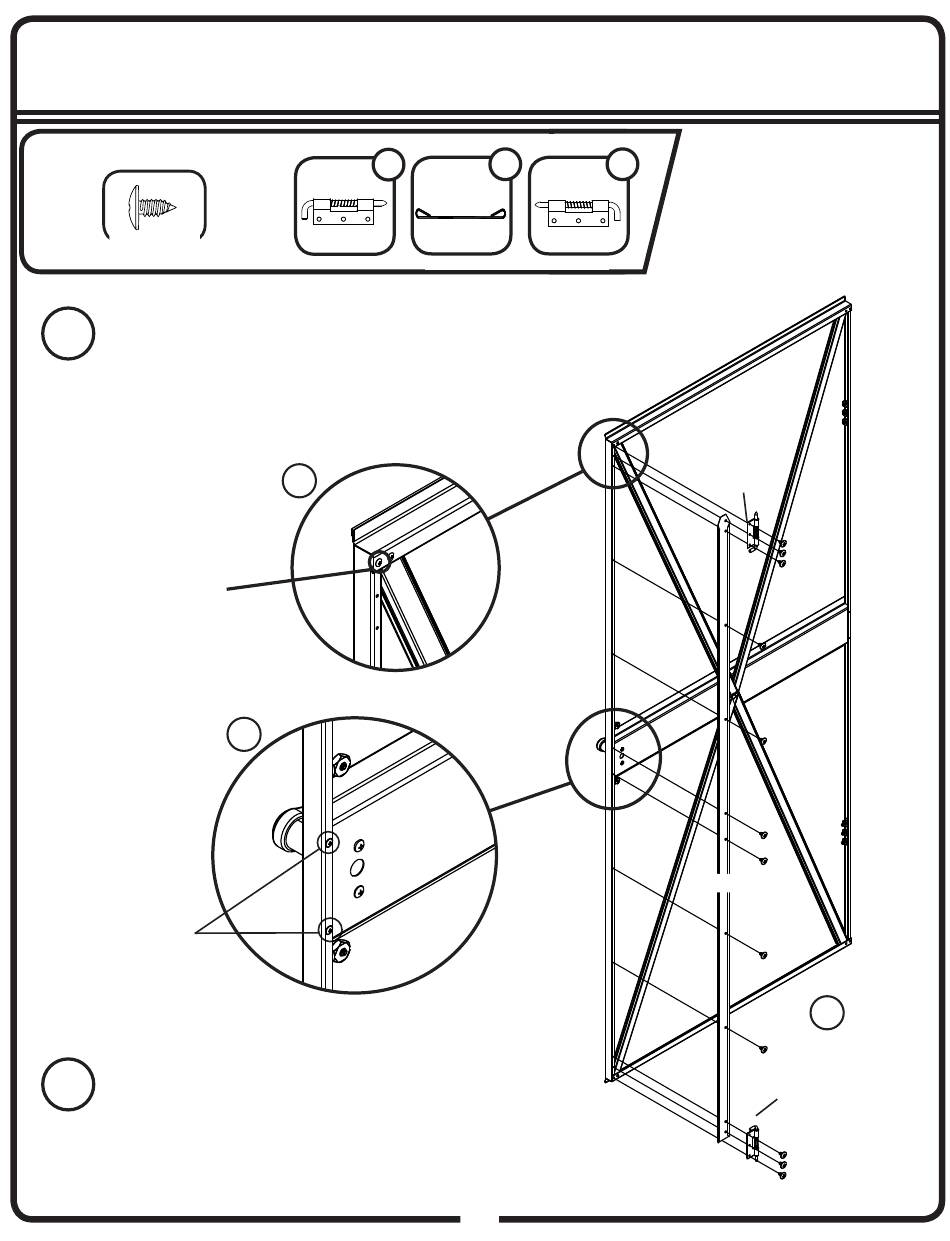

Schritt 4: Fortsetzung
Für diese Seite brauchen Sie:
SS
(MENGE: 8)
3
Entfernen Sie zwei (2) Schrauben aus
der linken Seite der Türgriffversteifung
und jeweils die ganz linke Schraube aus
der oberen
Türversteifung. Die Schrauben werden
später wieder eingesetzt.
Entfernen Sie jeweils die
ganz linke Schraube aus
der oberen und der unteren
horizontalen Türversteifung,
um den Türanschlag und die
Schnappriegel anzubringen.
Entfernen Sie die
Schrauben, um den
Türanschlag anzubringen.
4
Befestigen Sie den Türanschlag sowie den
oberen und den unteren Schnappriegel mit den
vier (4) eben entfernten Schrauben sowie acht (8)
zusätzlichen sandbeigen Blechschrauben an
der linken Türkante.
1
66808
horizontalen
und unteren
3
3
1
10721 66684
6
17
1
66684
10721
66808
GE-17AB
4
