Arrow ELPHD64 Pflege- & Montageanleitung Seite 20

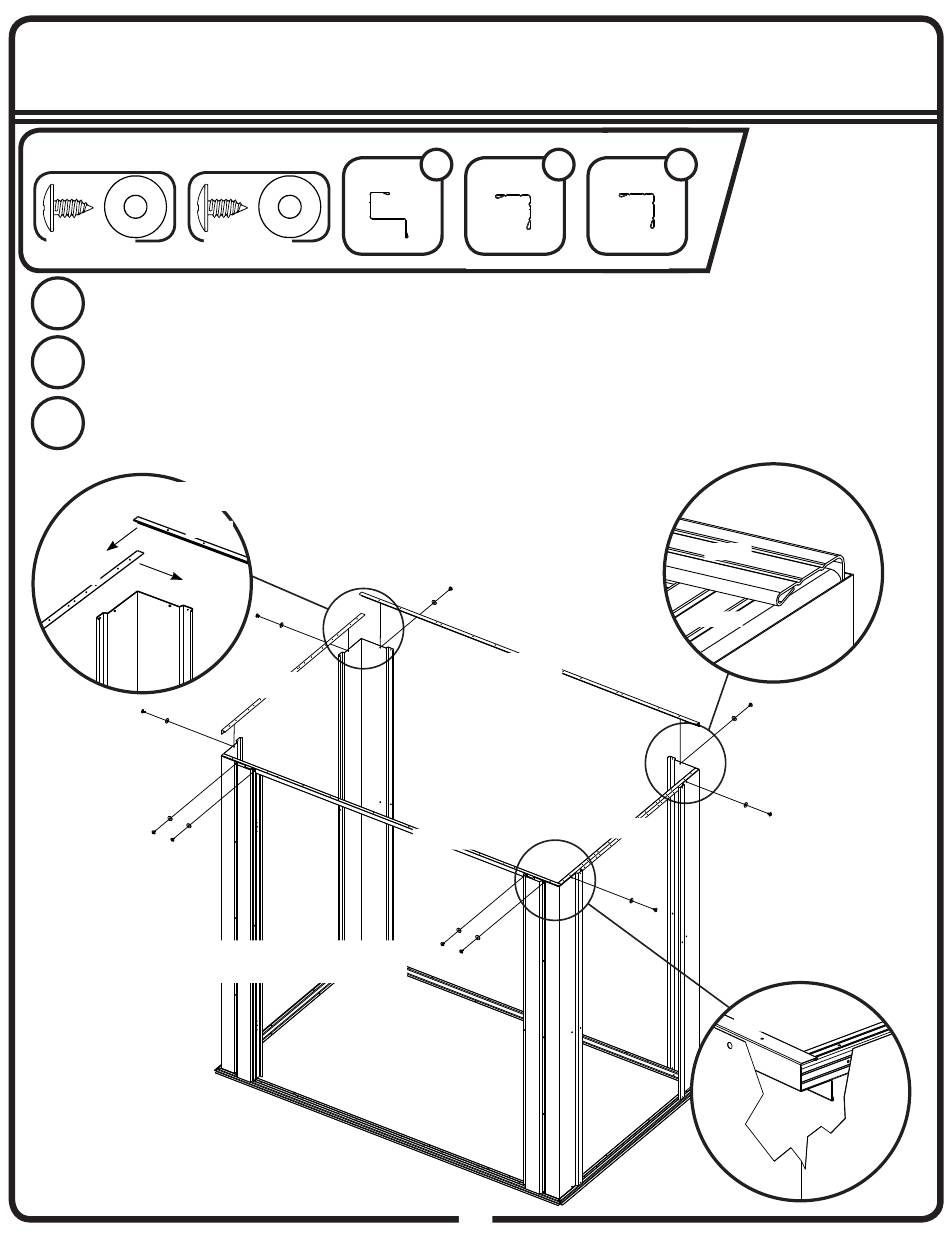

Schritt 7: Wandrahmen
Für diese Seite brauchen Sie:
SS
(MENGE: 6) (MENGE: 4)
1
Montieren Sie den Rückwandwinkel wie gezeigt mit zwei (2) sandbeigen
Blechschrauben an den hinteren Eckblechen.
2
Montieren Sie den Türsturz mit vier (4) wiesengrünen Blechschrauben.
3
Montieren Sie beide Seitenwandwinkel mit zwei (2) sandbeigen Blechschrauben pro Seitenwandwinkel
an den Eckblechen, wobei Sie das vordere Ende in den Türsturz und das hintere Ende wie gezeigt unter
den Rückwandwinkel schieben.
Die Winkel der Wände müssen nach innen zeigen
10851
10852
MGS
BEFESTIGEN SIE DIE RAHMEN AN DER
INNENSEITE DER WANDBLECHE
10841
MGS
10852
1 1
10851
10851
10852
10841
MGS
20
2
10852
10851
10852
10841
GE-20AB
10701
10852
10839
