Mitgelieferter Inhalt; Einbau Des Motors - Evolution 20Gx2 Anleitung

Mitgelieferter Inhalt

Motor
EVOA107 Evolution/Spektrum Telemetrie-RPM-Adapterkabel
EVOA121 Kunststofffilterpendel
EVOG10300 Zündeinheit
EVOG10350 Zündkerze
EVOG20601 Schalldämpfer
EVO110E100A Schalldämpferschrauben, -dichtung
Optionale Artikel
APC15060 (APC16060)
EVOA100
EVOA102 (EVOA103)
EVOA112
EVOX1001Q
HAN155
HAN156
B

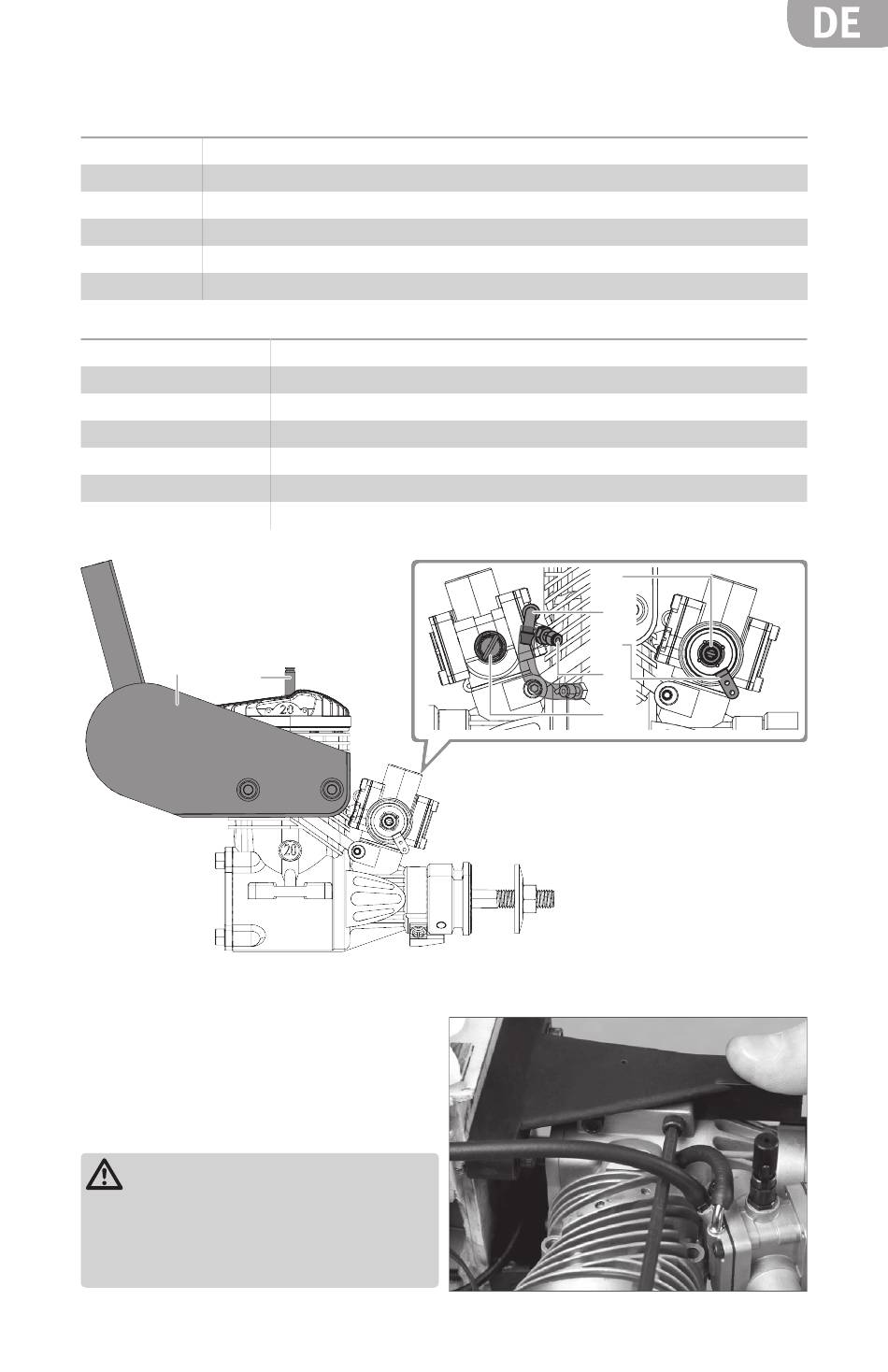

Einbau des Motors

1. Motorträger am Brandschott des Flugzeugs
befestigen. Die Motorträgerschrauben im
Brandschott festziehen.
2. Den Motor gemäß der Angaben des
Flugzeugherstellers am Motorträger
befestigen.
WARNUNG: Ziehen Sie vor jedem Flug
alle Motorbefestigungsschrauben nach.
Wenn Sie die Motorbefestigungss-
chrauben nicht nachziehen, können sie
sich durch die Vibrationen lockern und
der Motor kann sich vom Rumpflösen.
www.modellmarkt24.ch www.modellmarkt24.ch
Propeller 15 x 6 (das Einlaufen) (Propeller 16 x 6 (Normalflug))
Optischer Zünd/Killschalter
Kraftstoffschlauch Medium 1m (3 Meter)
Evolution Zündschalter
Evolution Synthetic 2 Takt Öl
Ultra Kraftstoff Pumpe
Drehzahlmesser
A
A. Zündkerze
B. Schalldämpfer
C. Nadel für niedrige Drehzahl
D. Gasarm
E. Kraftstoffnippel
F. Nadel für hohe Drehzahl
G. Druckanschluss
23
C
G
D
E
F
Kurbelgehäuse
