HINWEIS Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermes- sen von Horizon Hobby, LLC. jederzeit geändert werden. Die aktuelle Produktliteratur finden Sie auf horizonhobby.com unter der Registerkarte „Support“ für das betreffende Produkt. SpEzIEllE BEDEUTUNGEN Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unter- schiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen: HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben.
• Bewahren Sie ihren Kraftstoff immer an einem sicheren Ort weit weg von möglicher Funkenbildung, Hitze oder zündfähigen Stoffen auf. • Stellen Sie immer sicher, dass das Luftfahrzeug korrekt gesichert ist und sich bei Motorstart nicht bewegen/anrollen kann. • Führen Sie nach den Einstellungen vor dem Erstflug den Bindevorgang erneut aus. • Stellen Sie immer sicher dass die Failsafeeinstellung des Gaskanal auf Motor aus/ Leerlaufsteht.
Seite 4

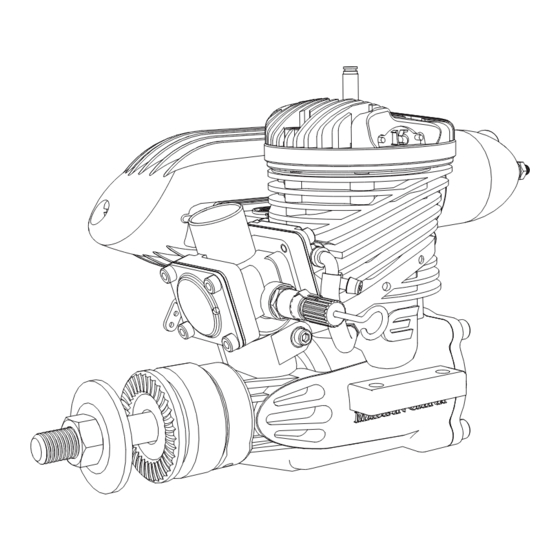

Einleitung Herzlichen Glückwunsch zum Kauf ihres neues Motors aus der revolutionären Evolution Small Block Benziner Serie. Sämtliche Evolution-Benzinmotoren sind dafür ausgelegt, Ihnen ab dem ersten Tag hervorragende Leistung zum Bruchteil Ihrer vorherigen Betriebskosten zu geben. Wir haben jeden einzelnen Motor mit äußerster Sorgfalt konstruiert und geprüft, um einen problemlosen Betrieb ohne Kompromisse in der Leistung oder Langlebigkeit einzugehen.
EVOA100 Optischer Zünd/Killschalter EVOA102 (EVOA103) Kraftstoffschlauch Medium 1m (3 Meter) EVOA112 Evolution Zündschalter EVOM9 15cc Einbauschalldämpfer EVOX1001Q Evolution Synthetic 2 Takt Öl HAN155 Ultra Kraftstoff Pumpe HAN156 Drehzahlmesser A. Zündkerze E. Kraftstoffnippel B. Schalldämpfer f. Nadel für hohe C. Nadel für niedrige...
Einbau des Schalldämpfers 3. Richten Sie die Schalldämpferdichtung zur Auspufföffnung und den Schalldämpfermontageschrauben aus. 4. Ziehen Sie die Schalldämpferschrauben fest. WICHTIG: Ziehen Sie die Schalldämpfer- schrauben nach den ersten Tankfüllungen nach. Die Schalldämpferschrauben lösen sich durch Wärme und Vibration. Die Schalldämpfer-Durchgangsschraube muss nach jeder der ersten drei Vollbetankungen Das Schalldämpfer-Montagevorbereitung...
Verbindung des Gasgestänges 11mm Halbgas 1. Verwenden Sie zum Anbringen des Gasgestänges an den Gasarm des Vergasers eine sichere Methode. 2. Schalten Sie den Sender und den Empfänger ein. 3. Bewegen Sie den Gashebel auf die mittlere Hebelstellung. 4. Stellen Sie den Gasarm so ein, dass er einen Winkel von 90 Grad zum zur Gasschubstange bildet.
Anbringen der Kraftstoffleitungen 3. Bei Verwendung eines Tanks mit drei Anschlüssen schließen Sie einen mittleren Kraftststoffschlauch an den dritten Anschluß an und führen diesen Schlauch an einen geeigneten Montageort des Tankanschlusses. Wir empfehlen hier einen Kraftstoffnippel wie im Lieferumfang des Hangar 9 Kraftstoffnippel mit T-Stück und Überlauffitting (HAN116).
Anschließen der elektronischen Zündung Die elektronische Zündung von Evolution wurde speziell für die Small Block-Motorreihe konstruiert und gebaut. Sie ist kleiner und leichter und passt daher in kleinere Einbauräume der Flugzeuge, welche die Motoren antreiben sollen. Die erforderliche Batteriespannung liegt zwischen 4,8 V (Ni-MH-Pack mit 4 Zellen) und 8,4 V (2S Li-Po-Batterie);...
Sie zu einem Liter 87–93 Oktan Betrieb ein 1:32 Gemisch. Benzin 53ml qualitativ hochwertiges 2-Takt Öl. Wir empfehlen hier EVOX1001Q Evolution Die einwandfreie Funktion des Nadellagers 2-Takt ÖL. Wir empfehlen das Öl als erstes in am unteren Ende des Pleuels hängt von einem den Kanister zu geben und dann das Benzin.
Einlaufen des Motors Ihr neuer Motor muss eingelaufen werden, um eine lange Lebensdauer aller Komponenten sicherzustellen. Der Motor ist mit einem Kolbenringdesign ausgestattet, der eine spezielle Einlaufprozedur notwendig macht um die Dichtung zwischen Kolbenring und Laufbuchse zu gewährleisten. Um das durchzuführen bedingt der Vorgang wiederholte Erwärmungs- und Kühlprozesse, die bei einem leicht fetten Gemisch dem Kolbenring ermöglichen sich zu dehnen und sich so an die Laufbuchse für eine gute Dichtung zu legen.
Seite 12
Mit den grundlegenden Nadelventileinstellungen ist Ihr Motor jetzt 1. Zündung ausschalten. für den ersten Start bereit. Beim 15GX2 ist 2. Stellen Sie das Gas auf Vollgas, halten Sie es sehr wichtig, die Motortemperatur vor der einen Finger auf den Vergaser und drehen Durchführung von Einstellungen auf über...
Starten und Betrieb des Motors Verwenden Sie zum Starten des Motors 4. Lassen Sie den Motor bei Halbgas etwa 45 während der Einlaufzeit einen Elektrostarter. Sekunden laufen, um die Temperatur zu Nach Abschluss der Einlaufzeit kann der Motor stabilisieren. von Hand gestartet werden; die Verwendung a.
Einstellung der Nadel für niedrige Drehzahl Wenn Sie die Leerlaufnadel richtig eingestellt haben, sollte die richtige Einstellung für niedrige Drehzahl nur 1/16 Umdrehung entfernt liegen. Bedenken Sie, dass wir hier über kleinste durch den Vergaser fließende Kraftstoffmengen sprechen; alle Einstellungen an der Leerlaufnadel müssen jetzt sehr, sehr fein sein.
Team von Horizon. Horizon verfügt über Kraftstoff herauszudrücken. geschulte Techniker, die Ihre Fragen zum Motor 3. Zündkerze wieder einsetzen und erneut qualifiziert beantworten können. versuchen, den Motor zu starten. Technische Daten der 15GX2 Evolution Motoren 105.8mm 71.6mm 42mm 46.1mm 8.5mm 7.1mm...
Garantie und Service Informationen mit einem Vertrag, der Garantie oder der Gewährleistung erhoben werden. Horizon Garantiezeitraum - Exklusive Garantie Horizon wird darüber hinaus keine Ansprüche aus Hobby, LLC (Horizon) garantiert, dass das einem Garantiefall akzeptieren, die über den gekaufte Produkt frei von Material- und individuellen Wert des Produktes hinaus gehen.
der Regel nicht ausreicht, um beim Versand Kostenpflichtige Reparaturen - Liegt eine nicht beschädigt zu werden. Verwenden Sie kostenpflichtige Reparatur vor, erstellen wir einen Paketdienstleister mit einer Tracking einen Kostenvoranschlag, den wir Ihrem Funktion und Versicherung, da Horizon bis Händler übermitteln. Die Reparatur wird zur Annahme keine Verantwortung für den erst vorgenommen, wenn wir die Freigabe Versand des Produktes übernimmt.
No. HH2014060502 Horizon Hobby GmbH Christian-Junge-Straße 1 D-25337 Elmshorn erklärt das Produkt: 15GX2 Gas Engine, EVOE15GX2 declares the product: 15GX2 Gas Engine, EVOE15GX2 den übrigen einschlägigen Bestimmungen des EMV-Richtlinie 2004/108/EC. complies with the essential requirements of the EMC Directive 2004/108/EC.
