Inhaltszusammenfassung für Evolution 20GX2

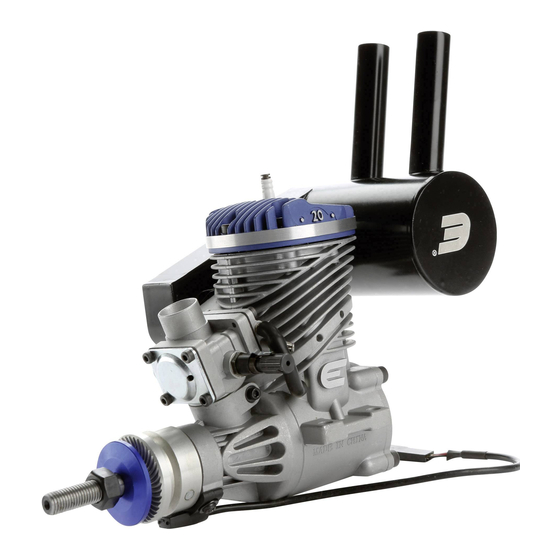

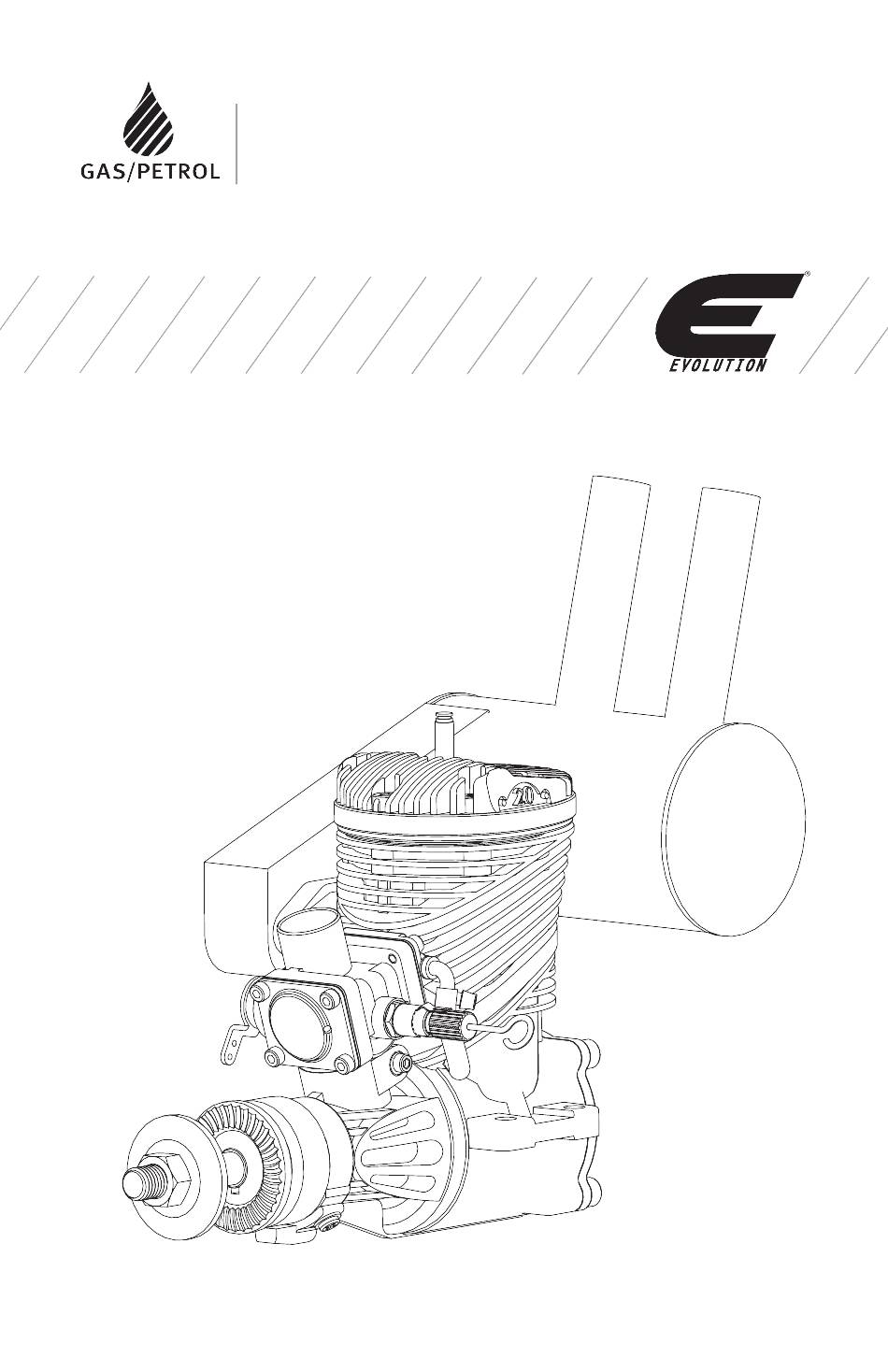

- Seite 1 20GX2 Evolution Gas Engines ® www.modellmarkt24.ch www.modellmarkt24.ch...
-
Seite 2: Sicherheitswarnungen
HINWEIS Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermes- sen von Horizon Hobby, LLC. jederzeit geändert werden. Die aktuelle Produktliteratur finden Sie auf horizonhobby.com unter der Registerkarte „Support“ für das betreffende Produkt. SPEZIELLE BEDEUTUNGEN Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unter- schiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen: HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben. -
Seite 3: Sicherheitsrichtlinien
• Bewahren Sie ihren Kraftstoff immer an einem sicheren Ort weit weg von möglicher Funkenbildung, Hitze oder zündfähigen Stoffen auf. • Stellen Sie immer sicher, dass das Luftfahrzeug korrekt gesichert ist und sich bei Motorstart nicht bewegen/anrollen kann. • Führen Sie nach den Einstellungen vor dem Erstflug den Bindevorgang erneut aus. • Stellen Sie immer sicher dass die Failsafeeinstellung des Gaskanal auf Motor aus/ Leerlaufsteht. - Seite 4 Einleitung Herzlichen Glückwunsch zum Kauf ihres neues Motors aus der revolutionären Evolution Small Block Benziner Serie. Sämtliche Evolution-Benzinmotoren sind dafür ausgelegt, Ihnen ab dem ersten Tag hervorragende Leistung zum Bruchteil Ihrer vorherigen Betriebskosten zu geben. Wir haben jeden einzelnen Motor mit äußerster Sorgfalt konstruiert und geprüft, um einen problemlosen Betrieb ohne Kompromisse in der Leistung oder Langlebigkeit einzugehen.
-
Seite 5: Mitgelieferter Inhalt
Propeller 15 x 6 (das Einlaufen) (Propeller 16 x 6 (Normalflug)) EVOA100 Optischer Zünd/Killschalter EVOA102 (EVOA103) Kraftstoffschlauch Medium 1m (3 Meter) EVOA112 Evolution Zündschalter EVOX1001Q Evolution Synthetic 2 Takt Öl HAN155 Ultra Kraftstoff Pumpe HAN156 Drehzahlmesser A. Zündkerze B. Schalldämpfer C. Nadel für niedrige Drehzahl D. -
Seite 6: Einbau Des Schalldämpfers
Einbau des Schalldämpfers 1. Setzen Sie einen Federring auf jede der Schalldämpferschrauben. Stecken Sie die Schrauben durch den Schalldämpfer. 2. Richten Sie die Schalldämpferdichtung zur Auspufföffnung und den Schalldämpfermontageschrauben aus. 3. Ziehen Sie die Schalldämpferschrauben fest. WICHTIG: Ziehen Sie die Schalldämpfer- schrauben nach den ersten Tankfüllungen nach. -
Seite 7: Einstellung Des Vergaserschiebers
Einstellung des Vergaserschiebers 1. Senken Sie den Gashebel und zentrieren Sie 4. Bewegen Sie den Gashebel und die die Gastrimmung. Gastrimmung nach unten, um festzustellen, ob der Vergaserschieber sich schließt. 2. Stellen Sie die Länge des Gasgestänges so ein, dass der Vergaserschieber 1 mm 5. -
Seite 8: Anschließen Der Elektronischen Zündung
Anschließen der elektronischen Zündung Die elektronische Zündung von Evolution wurde speziell für die Small Block-Motorreihe konstruiert und gebaut. Sie ist kleiner und leichter und passt daher in kleinere Einbauräume der Flugzeuge, welche die Motoren antreiben sollen. Die erforderliche Batteriespannung liegt zwischen 4,8 V (Ni-MH-Pack mit 4 Zellen) und 8,4 V (2S Li-Po-Batterie);... -
Seite 9: Kraftstoffzufuhrsystem
Sie zu einem Liter 87–93 Oktan Betrieb ein 1:32 Gemisch. Benzin 53ml qualitativ hochwertiges 2-Takt Öl. Wir empfehlen hier EVOX1001Q Evolution Die einwandfreie Funktion des Nadellagers 2-Takt ÖL. Wir empfehlen das Öl als erstes in am unteren Ende des Pleuels hängt von einem den Kanister zu geben und dann das Benzin. -
Seite 10: Einlaufen Des Motors
Einlaufen des Motors Ihr neuer Motor muss eingelaufen werden, um eine lange Lebensdauer aller Komponenten sicherzustellen. Der Motor ist mit einem Kolbenringdesign ausgestattet, der eine spezielle Einlaufprozedur notwendig macht um die Dichtung zwischen Kolbenring und Laufbuchse zu gewährleisten. Um das durchzuführen bedingt der Vorgang wiederholte Erwärmungs- und Kühlprozesse, die bei einem leicht fetten Gemisch dem Kolbenring ermöglichen sich zu dehnen und sich so an die Laufbuchse für eine gute Dichtung zu legen. - Seite 11 Kaltstart Nadelventileinstellungen ist Ihr Motor jetzt 1. Zündung ausschalten. für den ersten Start bereit. Beim 20GX2 ist 2. Stellen Sie das Gas auf Vollgas, halten Sie es sehr wichtig, die Motortemperatur vor der einen Finger auf den Vergaser und drehen Durchführung von Einstellungen auf über...
-
Seite 12: Starten Und Betrieb Des Motors
Starten und Betrieb des Motors Verwenden Sie zum Starten des Motors 4. Lassen Sie den Motor bei Halbgas etwa 45 während der Einlaufzeit einen Elektrostarter. Sekunden laufen, um die Temperatur zu Nach Abschluss der Einlaufzeit kann der Motor stabilisieren. von Hand gestartet werden; die Verwendung a. -
Seite 13: Einstellung Der Nadel Für Niedrige Drehzahl
Einstellung der Nadel für niedrige Drehzahl Wenn Sie die Leerlaufnadel richtig eingestellt haben, sollte die richtige Einstellung für niedrige Drehzahl nur 1/16 Umdrehung entfernt liegen. Bedenken Sie, dass wir hier über kleinste durch den Vergaser fließende Kraftstoffmengen sprechen; alle Einstellungen an der Leerlaufnadel müssen jetzt sehr, sehr fein sein. -
Seite 14: Fehlersuchleitfaden
Team von Horizon. Horizon verfügt über Kraftstoff herauszudrücken. geschulte Techniker, die Ihre Fragen zum Motor 3. Zündkerze wieder einsetzen und erneut qualifiziert beantworten können. versuchen, den Motor zu starten. Technische Daten der 20GX2 Evolution Motoren 115.4mm 78.9mm 36.5mm 52.4mm 10.5mm M4 x 0.7... - Seite 15 Stückliste Beschreibung Teil Zylinderschrauben (6) EVO120123 Zündkerze EVOG10350 Zylinderkopf EVOG20103 Zylinderkopfdichtung (2) EVO120112 Zylinder EVOG20202 Kolbenring EVO120236 Kolbenring EVOG20214R Kolbenbolzen EVO120213 Pleuel EVOG20204 Propellerscheibe und -mutter EVO100228 Unterlegscheibe Propellermitnehmer EVOG20219 Distanzscheibe EVO91225 Vorderes Lager EVO91109 Kurbelwellengehäuse mit Indexstift EVOG20101B Hinteres Lager EVO400110 Keil EVO91218...
-
Seite 16: Explosionszeichnung
Beschreibung Teil Gasarm EVO46866 Vergaserküken (B) EVOG15813B Leerlaufnadel EVOG15844 Vergasergehäuse (B) EVOG15827B Schraube Vergaserbolzen EVOG15825 Schraubenset Vergaserpumpe (4) EVOG15825B Explosionszeichnung 4, 29 28, 30 22, 35 31, 34 42,43 22, 26 www.modellmarkt24.ch www.modellmarkt24.ch... -
Seite 17: Garantie Und Service Informationen
Garantie und Service Informationen mit einem Vertrag, der Garantie oder der Gewährleistung erhoben werden. Horizon Garantiezeitraum - Exklusive Garantie Horizon wird darüber hinaus keine Ansprüche aus Hobby, LLC (Horizon) garantiert, dass das einem Garantiefall akzeptieren, die über den gekaufte Produkt frei von Material- und individuellen Wert des Produktes hinaus gehen. -
Seite 18: Garantie Und Service Kontaktinformationen
der Regel nicht ausreicht, um beim Versand einen Kostenvoranschlag, den wir Ihrem nicht beschädigt zu werden. Verwenden Sie Händler übermitteln. Die Reparatur wird einen Paketdienstleister mit einer Tracking erst vorgenommen, wenn wir die Freigabe Funktion und Versicherung, da Horizon bis des Händlers erhalten. -
Seite 19: Rechtliche Informationen Für Die Europäische Union
Christian-Junge-Straße 1 D-25337 Elmshorn erklärt das Produkt: 20GX2 Gas Engine, EVOE20GX2 declares the product: 20GX2 Gas Engine, EVOE20GX2 den übrigen einschlägigen Bestimmungen des EMV-Richtlinie 2004/108/EC. complies with the essential requirements of the EMC Directive 2004/108/EC. Angewendete harmonisierte Normen: Harmonized standards applied:... - Seite 20 © 2014 Horizon Hobby, LLC. Evolution, the Evolution logo, Hangar 9, DSMX and the Horizon Hobby logo are registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Tygon ® is a registered trademark of Saint-Gobain Performance Plastics Corporation.
