8. Heizelement wechseln
Das Auswechseln eines Heizelementes darf nur durch einen Fachmann erfolgen. Heizgerät spannungsfrei schalten und
abkühlen lassen.
Heizelement und Reflektor nicht mit bloßen Händen anfassen. Zum Schutz der Oberfläche ein Tuch benutzen.
VR 15 RP, VR 20 RP: Schrauben C für Schutzabdeckung herausschrauben (siehe Abschnitt 5, Bild 3b).
Alle Modelle: Schrauben A herausschrauben. Lampenanschlüsse B lösen. Strahler-Oberteil abnehmen. Schrauben D
herausschrauben, den Reflektor etwas zusammendrücken und dabei die beiden Endkappen entfernen, eventuell vorhandenes
Schutzgitter abnehmen. Halteklammern an den beiden Enden des Heizelementes drücken und Heizelement herausnehmen.

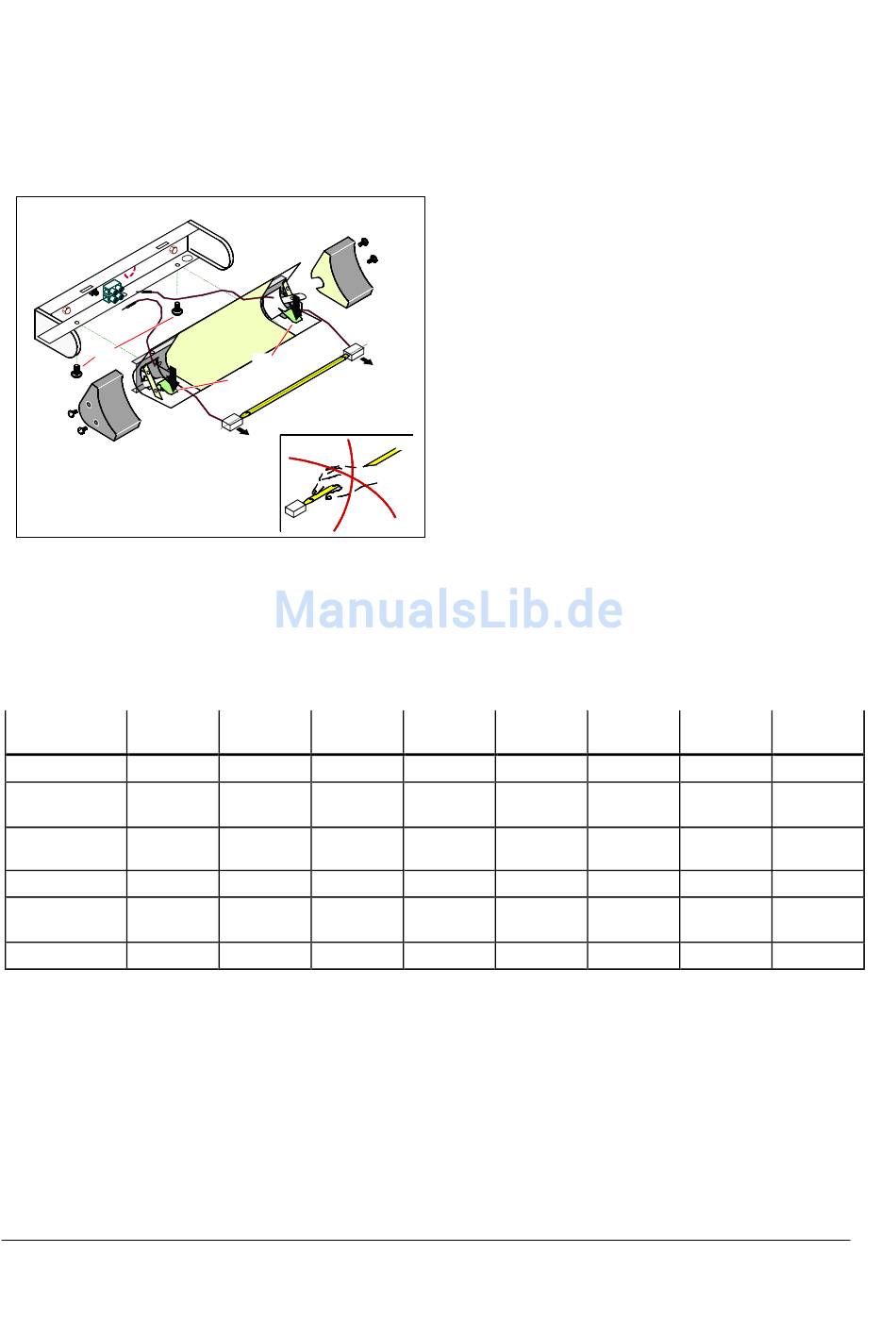

Bild 5: Wechseln des Heizelementes ( Alle Typen )
B
A
D
9. Reinigung
Zum Reinigen des Reflektors muß das Gerät vom Netz getrennt und abgekühlt sein. Eventuell vorhandenes Schutzgitter
entfernen (Demontagehinweise siehe Abschnitt 8. „Heizelement wechseln"). Den Reflektor mit einer warmen Seifenlauge
reinigen und danach mit einem weichen Tuch abreiben.
Das Heizelement ist mit einem feuchten Tuch zu reinigen und anschließend gut abzutrocknen.
Reflektor und Heizelement nicht mit bloßen Händen anfassen. Keine Scheuer- und Poliermittel verwenden.
10. Technische Gerätebeschreibung
Typ Vector I
VR 15
Nennleistung 1500W
Anschluß- 1/N/PE
spannung 230V~
Schutzklasse I mit
Schutzleiter
Schutzart ohne
Abmessungen 420 x 112 x
(B x H x T) 140 mm
Gewicht 2,2kg
11. Kundendienst
Auftragsannahme
Tel.-Nr. +49 (0) 1801 / 22 33 55
Fax.-Nr. +49 (0) 1801 / 33 53 07
Ersatzteilzeichnungen und Ersatzteile-Bestellungen bei der Robert Bosch Hausgeräte GmbH im Internet unter:
http://www.dimplex.de/dimplex_quickfinder.
Für die Auftragsbearbeitung werden die Erzeugnisnummer E-Nr. und das Fertigungsdatum FD des Gerätes benötigt.
Diese Angaben befinden sich auf dem Typschild, in dem stark umrandeten Feld.
12. Garantie
Für dieses Produkt übernehmen wir 2 Jahre Garantie gemäß unseren Garantiebedingungen.
KKW Kulmbacher Klimageräte-Werk GmbH
Geschäftsbereich Dimplex
Am Goldenen Feld 18
D-95326 Kulmbach
D
Halte-
klammer
Vector I Vector I
VR 20 VR 15 RP
2000W 1500W
1/N/PE 1/N/PE
230V~ 230V~
I mit I mit
Schutzleiter Schutzleiter
ohne IP X3
420 x 112 x 423 x 150 x
140 mm 150 mm
2,2kg 3,5kg
Ersatzteilbestellungen
Tel.-Nr. +49 (0) 1801 / 33 53 04
Fax.-Nr. +49 (0) 1801 / 33 53 08
Telefon +49 (0) 9221 / 709-564
Telefax +49 (0) 9221 / 709-565
E-Mail: Kundendienst@dimplex.de
Internet: www.dimplex.de
Vector I Vector II
VR 20 RP VR 30
2000W 2 x 1500W
1/N/PE 2/N/PE
230V~ 400V~
I mit I mit
Schutzleiter Schutzleiter
IP X3 ohne
423 x 150 x 1024 x 112 x
150 mm 140 mm
3,5kg 4,0kg
Vector II Vector III
VR 40 VR 45
2 x 2000W 3 x 1500W
2/N/PE 3/N/PE
400V~ 400V~
I mit I mit
Schutzleiter Schutzleiter
ohne ohne
1024 x 112 x 1628 x 112 x
140 mm 140 mm
4,0kg 5,8kg
Email: spareparts@bshg.com
Technische Änderungen vorbehalten
Vector III
VR 60
3 x 2000W
3/N/PE
400V~
I mit
Schutzleiter
ohne
1628 x 112 x
140 mm
5,8kg
