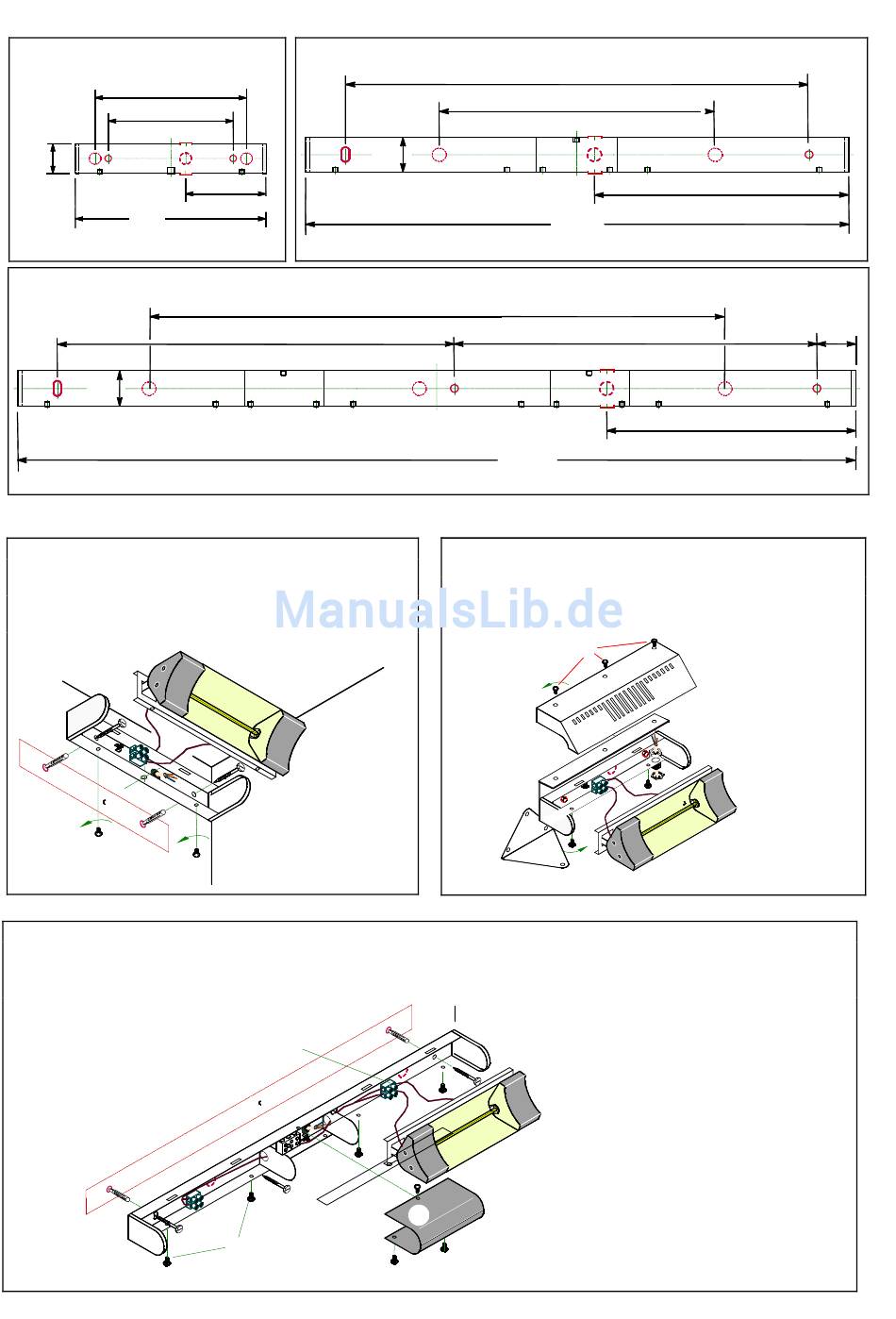

4. Bohrmaße
Bild 2a: Bohrmaße VR 15, VR 20,
VR 15 RP, VR 20 RP
Kettenabhängung
350
308
Höhe
Wandbefestigung
Gerätesockel
65
420
Breite
Bild 2c: Bohrmaße VR 45, VR 60
65
Höhe
Gerätesockel
5. Gerätemontage
Bild 3a: Montage VR 15, VR 20
Schrauben A herausschrauben. Strahler-Oberteil abnehmen.
Lampenanschlüsse B lösen. Der Gerätesockel kann nun befestigt und
elektrisch vorinstalliert werden. Montage am Schwenkbügel siehe Bild
3d.
B
A
A
Bild 3c: Montage VR 30, VR 40 ,VR 45, VR 60
Schrauben A herausschrauben. Lampenanschlüsse B lösen. Strahler-Oberteile abnehmen. Schrauben D für Anschlußraum-Abdeckung herausschrauben.
Bei VR 45, VR 60 muß lediglich die rechte Anschlußraum-Abdeckung abgenommen werden. Der Gerätesockel kann nun befestigt und elektrisch
vorinstalliert werden.
Bild 2b: Bohrmaße VR 30, VR 40
170
Gerätesockel
Kabeleinführung
770
Wandbefestigung
B
A
884
Wandbefestigung
462
65
Höhe
Breite Gerätesockel
1070
Kettenabhängung
1628
Breite Gerätesockel
Bild 3b: Montage VR 15 RP, VR 20 RP
Achtung! Die Geräte dürfen nur mit Schwenkbügel (D) installiert werden. Achtung! Achtung! Achtung!
Schrauben C für Schutzabdeckung herausschrauben. Schrauben A
herausschrauben. Lampenanschlüsse B lösen. Strahler-Oberteil abnehmen.
Montage am Schwenkbügel siehe Bild 3d.
D
D
Kettenabhängung
480
Kabeleinführung
1024
720 Wandbefestigung
480
Kabeleinführung
C
A
B
A
70
