D

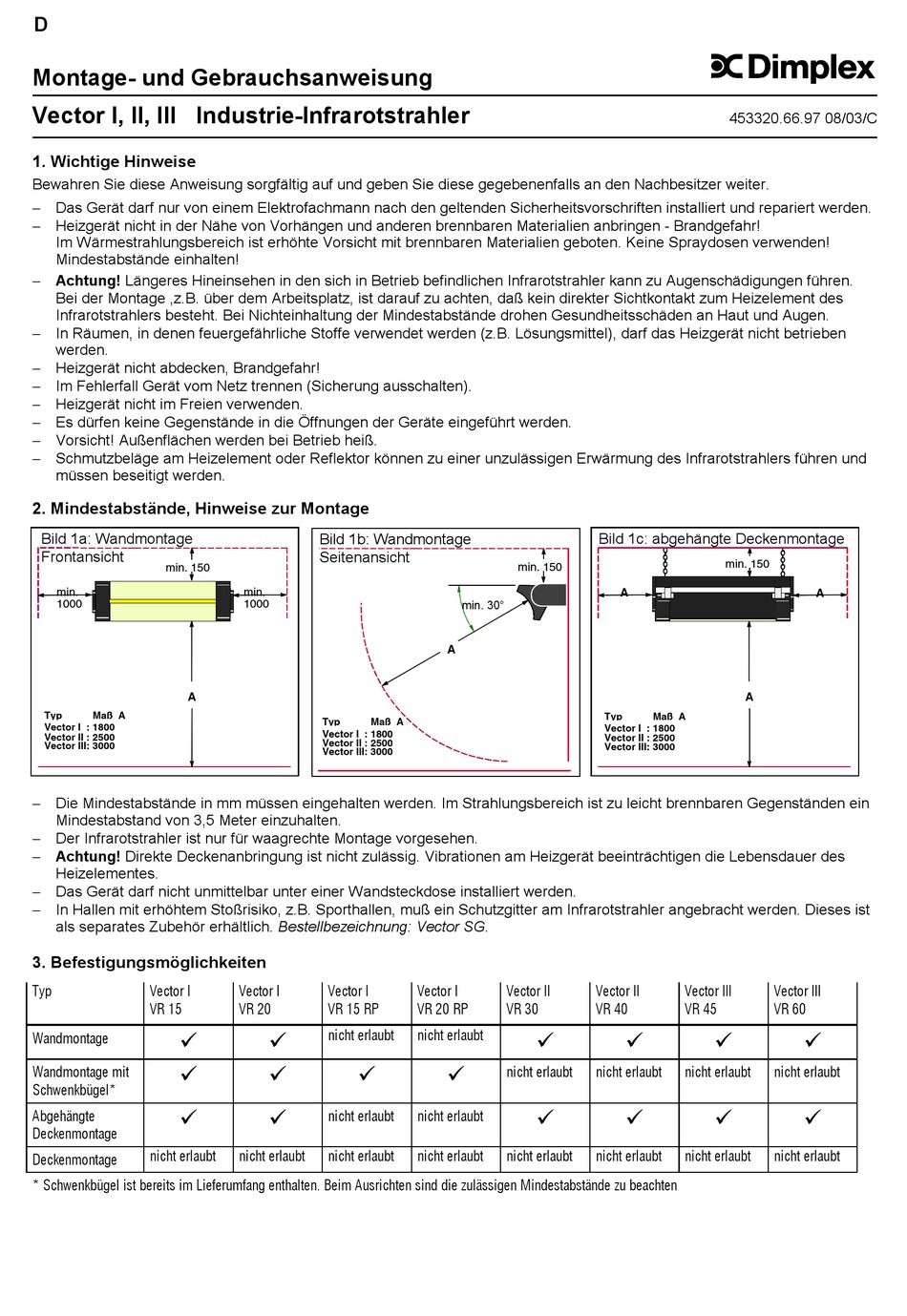

Montage- und Gebrauchsanweisung
Vector I, II, III Industrie-Infrarotstrahler
1. Wichtige Hinweise
Bewahren Sie diese Anweisung sorgfältig auf und geben Sie diese gegebenenfalls an den Nachbesitzer weiter.
− Das Gerät darf nur von einem Elektrofachmann nach den geltenden Sicherheitsvorschriften installiert und repariert werden.
− Heizgerät nicht in der Nähe von Vorhängen und anderen brennbaren Materialien anbringen - Brandgefahr!
Im Wärmestrahlungsbereich ist erhöhte Vorsicht mit brennbaren Materialien geboten. Keine Spraydosen verwenden!
Mindestabstände einhalten!
− Achtung! Längeres Hineinsehen in den sich in Betrieb befindlichen Infrarotstrahler kann zu Augenschädigungen führen.
Bei der Montage ,z.B. über dem Arbeitsplatz, ist darauf zu achten, daß kein direkter Sichtkontakt zum Heizelement des
Infrarotstrahlers besteht. Bei Nichteinhaltung der Mindestabstände drohen Gesundheitsschäden an Haut und Augen.
− In Räumen, in denen feuergefährliche Stoffe verwendet werden (z.B. Lösungsmittel), darf das Heizgerät nicht betrieben
werden.
− Heizgerät nicht abdecken, Brandgefahr!
− Im Fehlerfall Gerät vom Netz trennen (Sicherung ausschalten).
− Heizgerät nicht im Freien verwenden.
− Es dürfen keine Gegenstände in die Öffnungen der Geräte eingeführt werden.
− Vorsicht! Außenflächen werden bei Betrieb heiß.
− Schmutzbeläge am Heizelement oder Reflektor können zu einer unzulässigen Erwärmung des Infrarotstrahlers führen und
müssen beseitigt werden.
2. Mindestabstände, Hinweise zur Montage
Bild 1a: Wandmontage
Frontansicht
min. 150
min.
1000
A
Typ Maß A
Vector I : 1800
Vector II : 2500
Vector III: 3000
− Die Mindestabstände in mm müssen eingehalten werden. Im Strahlungsbereich ist zu leicht brennbaren Gegenständen ein
Mindestabstand von 3,5 Meter einzuhalten.
− Der Infrarotstrahler ist nur für waagrechte Montage vorgesehen.
− Achtung! Direkte Deckenanbringung ist nicht zulässig. Vibrationen am Heizgerät beeinträchtigen die Lebensdauer des
Heizelementes.
− Das Gerät darf nicht unmittelbar unter einer Wandsteckdose installiert werden.
− In Hallen mit erhöhtem Stoßrisiko, z.B. Sporthallen, muß ein Schutzgitter am Infrarotstrahler angebracht werden. Dieses ist
als separates Zubehör erhältlich. Bestellbezeichnung: Vector SG.
3. Befestigungsmöglichkeiten
Typ Vector I
VR 15
ü
Wandmontage
ü
Wandmontage mit
Schwenkbügel*
ü
Abgehängte
Deckenmontage
nicht erlaubt
Deckenmontage
* Schwenkbügel ist bereits im Lieferumfang enthalten. Beim Ausrichten sind die zulässigen Mindestabstände zu beachten
Bild 1b: Wandmontage
Seitenansicht
min.
1000
Typ Maß A
Vector I : 1800
Vector II : 2500
Vector III: 3000
Vector I Vector I
VR 20 VR 15 RP
nicht erlaubt
ü
ü ü
ü
nicht erlaubt
nicht erlaubt nicht erlaubt
min. 150
min. 30°
A
Vector I Vector II
VR 20 RP VR 30
nicht erlaubt
ü
ü
nicht erlaubt
ü
nicht erlaubt
nicht erlaubt nicht erlaubt
453320.66.97 08/03/C
Bild 1c: abgehängte Deckenmontage
min. 150
A
A
Typ Maß A
Vector I : 1800
Vector II : 2500
Vector III: 3000
Vector II Vector III
VR 40 VR 45
ü ü
nicht erlaubt nicht erlaubt
ü ü
nicht erlaubt nicht erlaubt
A
Vector III
VR 60
ü
nicht erlaubt
ü
nicht erlaubt
