Dimplex Vector I Montageanleitung Und Bedienungsanleitung Seite 3

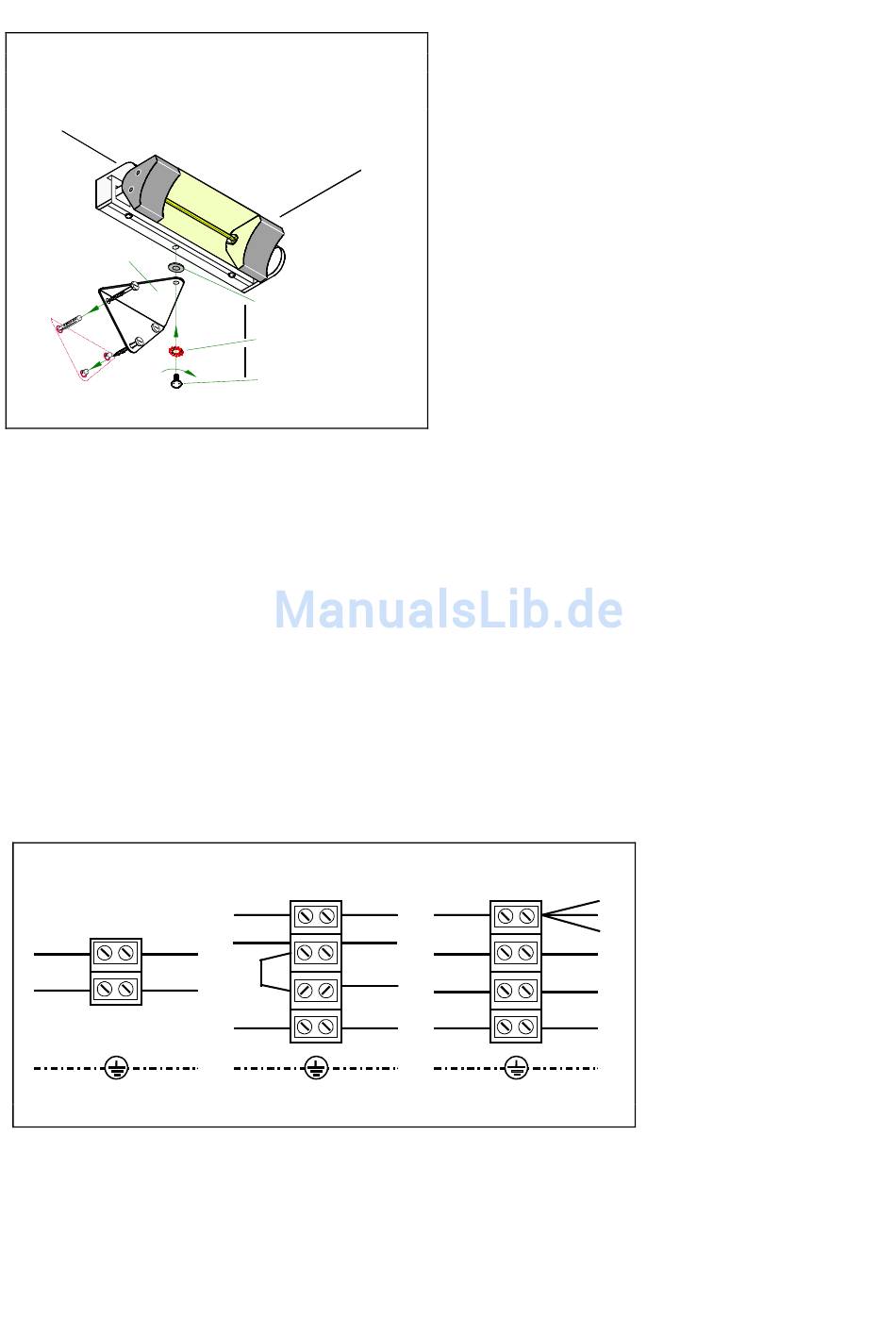

Bild 3d: Montage mit Schwenkbügel.
Achtung! Die Geräte VR 15 RP und VR 20 RP dürfen nur mit Schwenkbügel Achtung!
Achtung! Achtung!
installiert werden. Der Schwenkbügel darf auch an den Geräten VR 15 und
VR 20 angebracht werden.
Schwenkbügel
6. Elektrischer Anschluß
•
Für den Geräteanschluß muß eine Silikon-Schlauchleitung mit einer Wärmebeständigkeit bis 180° C verwendet werden.
Empfohlener Leitungstyp: Silikon-Mantelleitung N2GMH2G. Leitungsquerschnitt: 1,5 mm
•
Anschlußleitung so verlegen, daß kein Kontakt zum Strahler-Oberteil besteht.
•
Die Anschlußleitung darf sich nicht im direkten Strahlungsbereich des Heizgerätes befinden.
•
Da das Heizgerät beim Einschalten ein vielfaches des Nennstromes aufnimmt , muß die vorgeschaltete Sicherung eine
träge Auslösecharakteristik haben. Ebenso sind geeignete Schalter oder Schaltorgane (wie z.B. Schütze) vorzusehen.
•
Das Gerät ist so zu installieren, daß die Bedienelemente nicht von einer sich in der Badewanne oder unter der Dusche
befindlichen Person berührt werden können.
Nach VDE 0100 Teil 701 darf die Montage und Stromversorgung nicht im Schutzbereich (Bereich für spritzwasser-
geschützte Geräte) erfolgen.
• In die festverlegte elektrische Installation ist eine Trennvorrichtung vorzusehen mit mindestens 3 mm Kontaktöffnung an
jedem Pol (z.B. Sicherungsautomat).
•
Beim Anschluß mehrerer Infrarotstrahler der Typen Vector I und Vector II muß die Last möglichst gleichmäßig auf die
Phasen L1, L2, L3 verteilt werden.
•
Bei schwenkbarer oder abgehängter Anordnung muß immer eine flexible Geräteanschlußleitung vorgesehen werden.
•
Die Geräteanschlußleitung muß mittels der beigefügten Kabelverschraubung zugentlastet werden.
•
An den Geräten VR 15 RP, VR 20 RP muß die Kabeleinführung von unten erfolgen.
Das Heizgerät ist für externe Ansteuerung vorgesehen.
Bei den Gerätetypen Vector II und Vector III (VR 30...VR 60) besteht die Möglichkeit die Heizelemente einzeln anzusteuern.
Bild 4a: Anschluß Vector I *
VR 15, VR 20, VR 15 RP, VR
L 1
N
PE
*Bei Anschluß mehrerer Geräte muß die Last gleichmäßig auf die Phasen L1, L2, L3 verteilt werden.
7. Störungen- Hinweise für den Benutzer
Wenn der Infrarotstrahler keine Wärme abgibt, bitte prüfen, ob der Infrarotstrahler und der Sicherungsautomat in der
Stromverteilung eingeschaltet sind.
Bei Störungen wenden Sie sich bitte an Ihre Elektrofachwerkstatt oder an die nächstgelegene Kundendienststelle für Dimplex-
Geräte. Für die Auftragsbearbeitung werden die E-Nummer und FD-Zahl des Gerätes benötigt. Diese Angaben finden Sie auf
dem Typschild des Heizgerätes.
Gummischeibe
Zahnscheibe
Schraube
Bild 4b: Anschlußbeispiel
VR 30, VR 40
L 1
N
L2
PE
Bild 4c: Anschlußbeispiel Vector
VR 45, VR
N
L 1
L 2
L 3
PE
2
je Heizelement.
