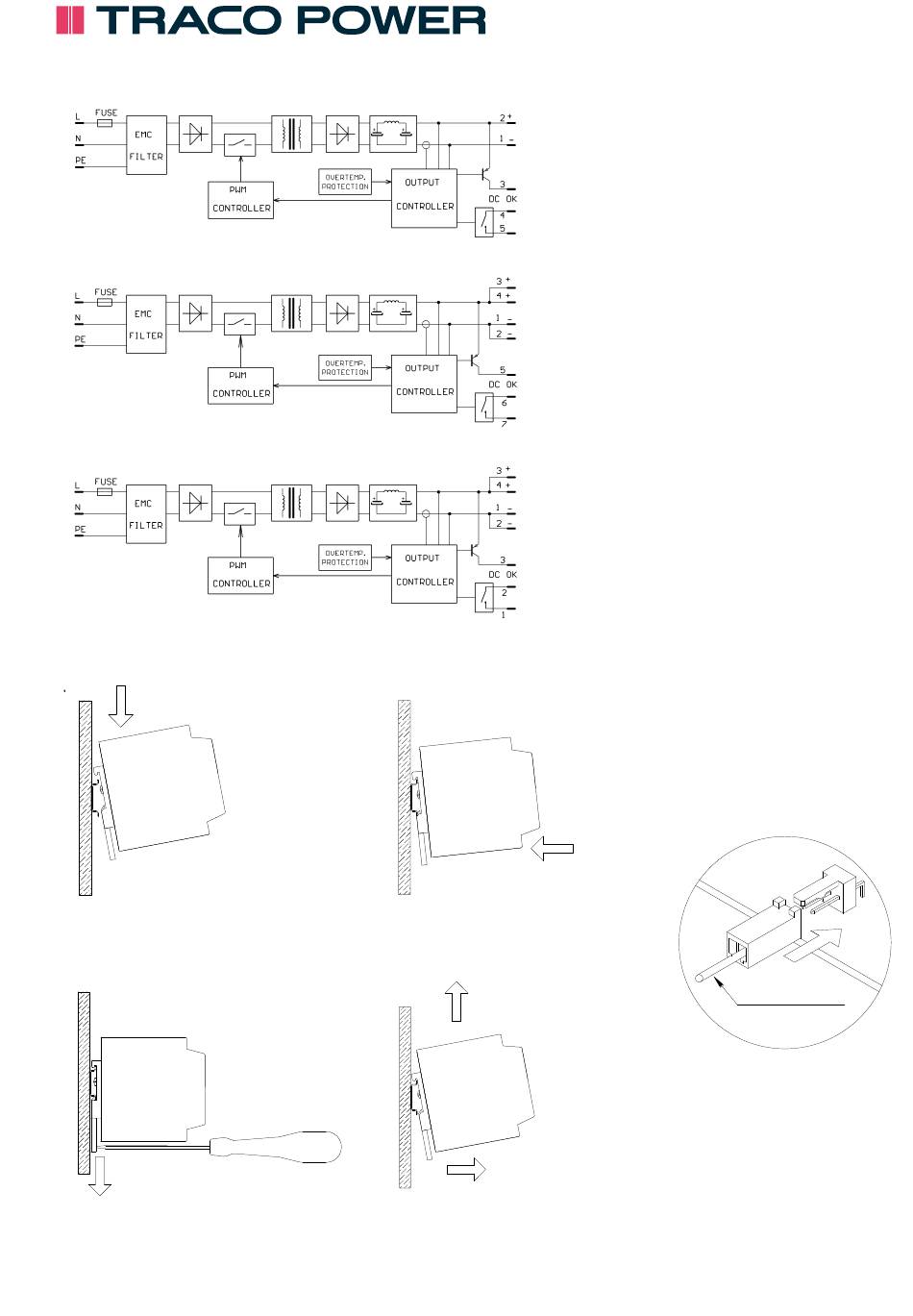

Block diagram TSP 070-112, TSP 090-124, TSP 090-124N & TSP 090-148
Blockdiagram TSP 070-112, TSP 090-124 & TSP 090-124N & TSP 090-148
Fig. 1.1
Block diagram TSP 140-112, TSP 180-124, TSP 180-148, TSP 360-124 & TSP 360-148
Blockdiagram TSP 140-112, TSP 180-124, TSP 180-148, TSP 360-124 & TSP 360-148
Fig. 1.2
Block diagram TSP 600-124 & TSP 600-148
Blockdiagram TSP 600-124 & TSP 600-148
Fig. 1.3
To fix the power supply on DIN-rail
Montage der Stromversorgung auf eine DIN-Hutschiene
Fig. 2.1
To remove the power supply from DIN-rail
Demontage der Stromversorgung von einer DIN-Hutschiene
Fig. 2.3
http://www.tracopower.com
Fig. 2.2
Fig. 2.4
Remote ON/OFF function
Externe EIN/AUS Funktion
J3
Connect J3 pin 2 (S-) to output
GND (-) through 1K00 resistor
Fig. 3.1
