Operating Instructions
TSP 070-112
TSP 090-124(N)
TSP 090-148
http://www.tracopower.com
S
TSP-
UPPLIES
TSP 140-112
TSP 180-124
TSP 180-148
SERIES
TSP 360-124
TSP 360-148
TSP 600-124
TSP 600-148
Page 1 of 8
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für TRACO POWER TSP 070-112
Inhaltszusammenfassung für TRACO POWER TSP 070-112

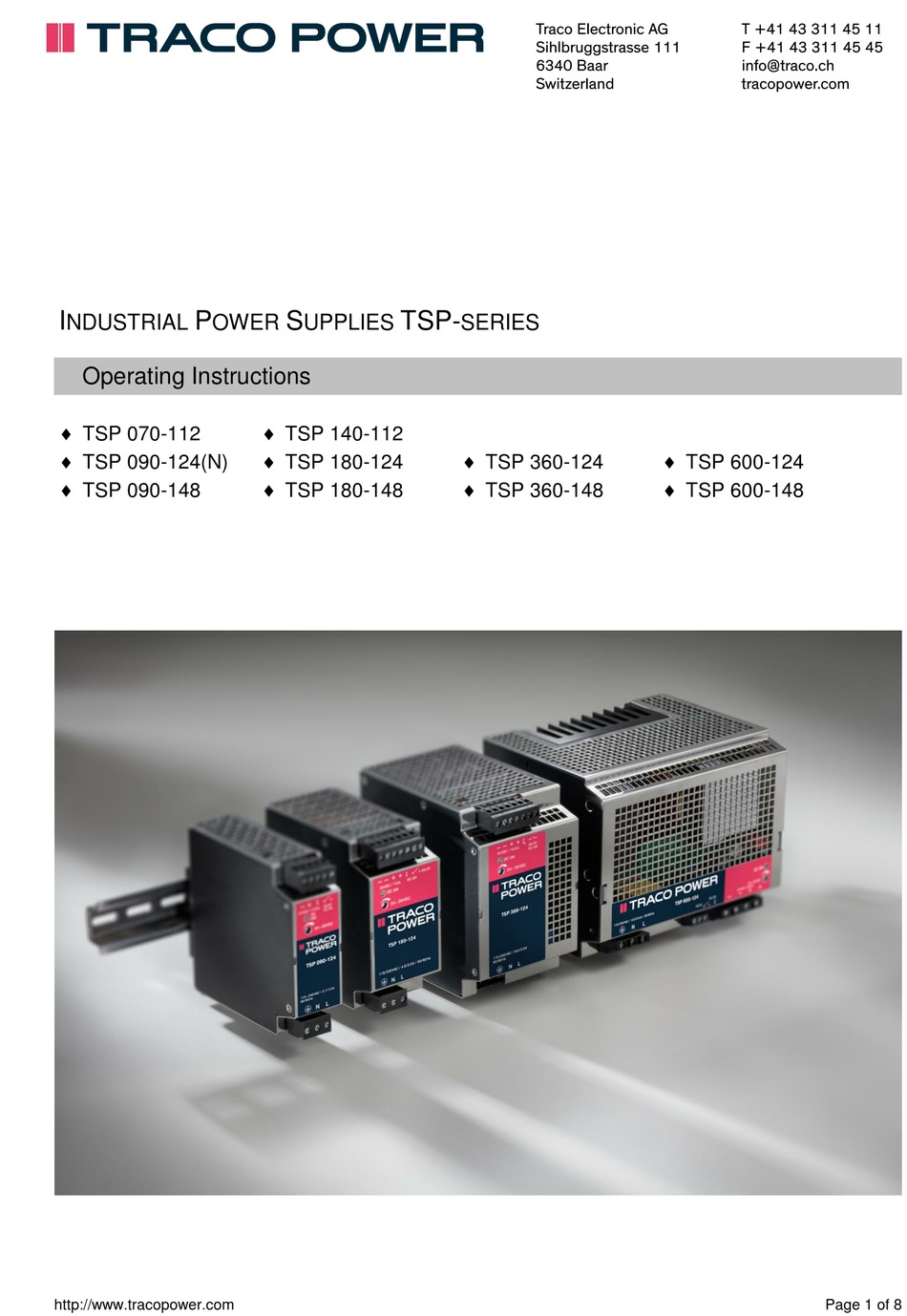

- Seite 1 TSP- NDUSTRIAL OWER UPPLIES SERIES Operating Instructions TSP 070-112 TSP 140-112 TSP 090-124(N) TSP 180-124 TSP 360-124 TSP 600-124 TSP 090-148 TSP 180-148 TSP 360-148 TSP 600-148 http://www.tracopower.com Page 1 of 8...
-
Seite 2: Mechanical Mounting
2.2 Connecting cables The devices are equipped with COMBICON plug connectors (TSP 070-112, TSP 090-1xx, TSP 140-112, TSP 180-1xx and TSP 360-1xx) or COMBICON connector (TSP 600-1xx). This reliable and easy-to-assemble connection method enables a fast connection of devices and a visible isolation of the electrical connection if necessary. - Seite 3 Model Ratings Marking CAUTION: For continued protection against risk of fire replace F1 4.0 AH/250V TSP 070-112 4.0 AH/250V with same type and rating of fuse! This fuse should be F1 4.0 AH/250V TSP 090-1xx(N) 4.0 AH/250V changed only by authorised and trained personnel because F1 ...
-
Seite 4: Haftungsausschluss
Litzen verwendet werden, ist das Kabel mit einer Aderendhülse zu versehen. 7.2 Verbindungskabel Die Stromversorgungen sind mit COMBICON-Steckverbindungen (TSP 070-112, TSP 090-1xx(N), TSP 140-112, TSP 180-1xx und TSP 360- 1xx) oder mit COMBICON-Anschlussklemmen (TSP 600-1xx) ausgerüstet. Diese zuverlässige und montagefreundliche Verbindungsart ermöglicht einen schnellen Geräteanschluss und eine sichtbare Trennung der elektrischen Verbindung im Bedarfsfall. - Seite 5 Modell Auslegung Beschriftung Achtung: Um einen dauernden Schutz gegen Feuergefahr zu F1 4.0 AH/250V TSP 070-112 4.0 AH/250V gewährleisten muss die Sicherung mit einer Sicherung gleichen Typs und Wert ersetzt werden! Das Ersetzen der F1 4.0 AH/250V TSP 090-1xx(N) 4.0 AH/250V...
- Seite 6 Block diagram TSP 070-112, TSP 090-124, TSP 090-124N & TSP 090-148 Blockdiagram TSP 070-112, TSP 090-124 & TSP 090-124N & TSP 090-148 Fig. 1.1 Block diagram TSP 140-112, TSP 180-124, TSP 180-148, TSP 360-124 & TSP 360-148 Blockdiagram TSP 140-112, TSP 180-124, TSP 180-148, TSP 360-124 & TSP 360-148 Fig.
- Seite 7 Connectors of TSP 070-112,TSP 090-124, TSP 090-124 & TSP 090-148 with output Voltage adjustment Anschlussklemmen des TSP 070-112, TSP 090-124, TSP 090-124N & TSP 090-148 mit Ausgangsspannungseinstellung 1 2 3 4 5 Fig.: 4.1 Earth GND (-) Parallel mode Pin 1...
- Seite 8 Connectors of TSP 360-124 & TSP 360-148 with Output Voltage adjustment Anschlussklemmen des TSP 360-124 & TSP 360-148 mit Ausgangsspannungseinstellung 1 2 3 4 5 6 7 Fig.: 4.3 Earth GND (-) Normal mode Pin 1 Pin 2 Neutral GND (-) Common Live Vout (+)
