IRF2000 Serie - Standard

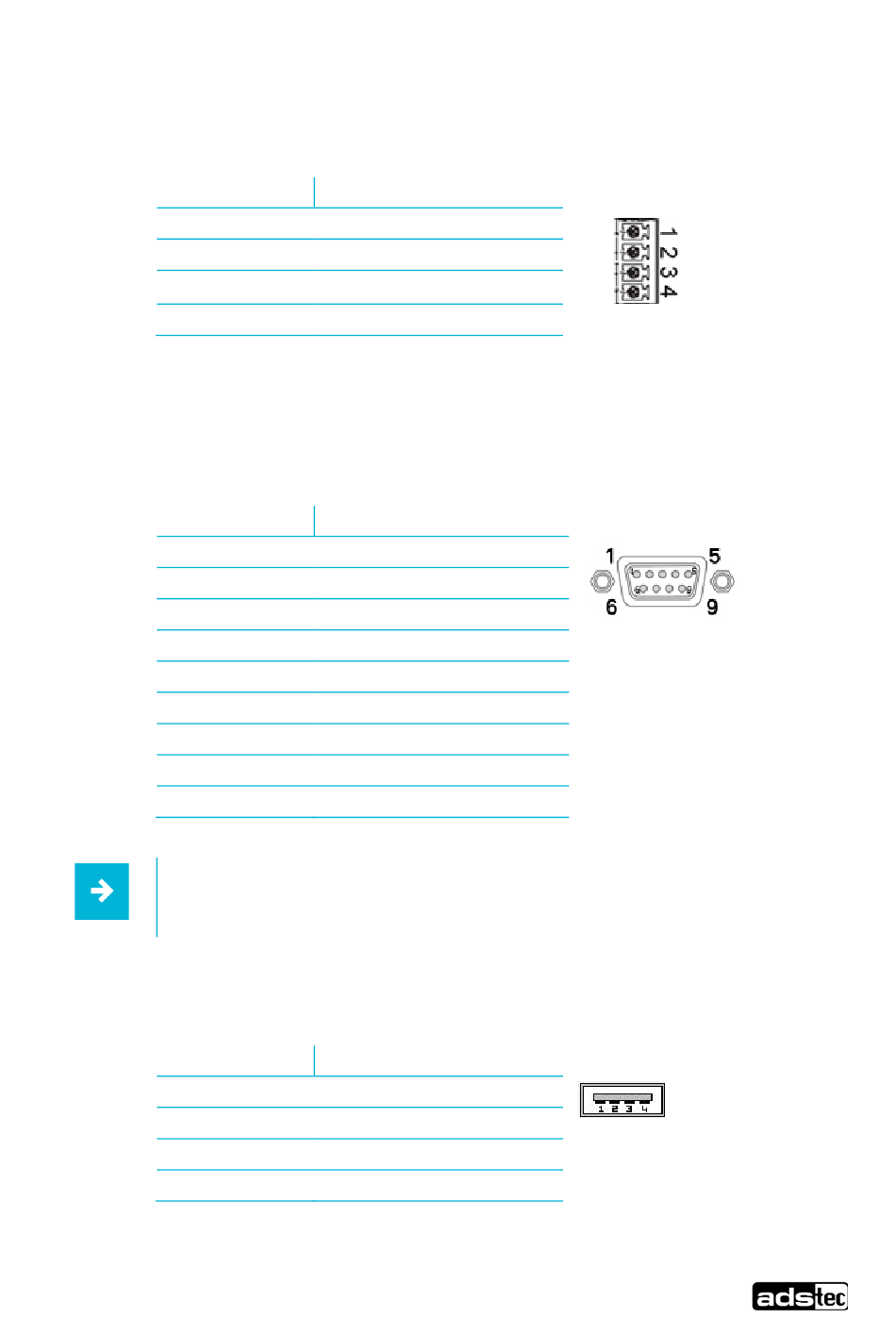

6.4.5 CUT & ALARM
Der Cut & Alarm Anschluss wird über eine Durchführungsklemme zugeführt (Bild zeigt Buchse im
Gerät).
Pin
1
2
3
4

6.4.6 Serielle Schnittstelle COM (RS232)

Pos : 33 /D atentec hni k/Schnitts tell en/Seriell e Schnitts tell e C OM RS232/Serielle Sc hnitts tell e C OM (RS232) für VMT 60xx @ 1\mod_1246373571514_6.doc @ 5876 @
Die serielle Schnittstelle dient der digitalen Datenübertragung. Die RS232 Schnittstelle kann über ein
herkömmliches SUB-D 9pol. Kabel verbunden werden.
Pin
1
2
3
4
5
6
7
8
9
Anwendungsempfehlung:
Die Schnittstelle ist nicht galvanisch getrennt.
6.4.7 USB-Anschlüsse
Die USB-Schnittstellen entsprechen dem USB 2.0 Standard.
Pin
1
2
3
4
© ads-tec GmbH • Heinrich-Hertz-Straße 1 • 72622 Nürtingen
Signal
24V DC
IN (CUT)
OUT (ALARM)
GND
Signal
DCD
RxD
TxD
DTR
GND
DSR
RTS
CTS
RI
Signal
VDC
D -
D +
GND
