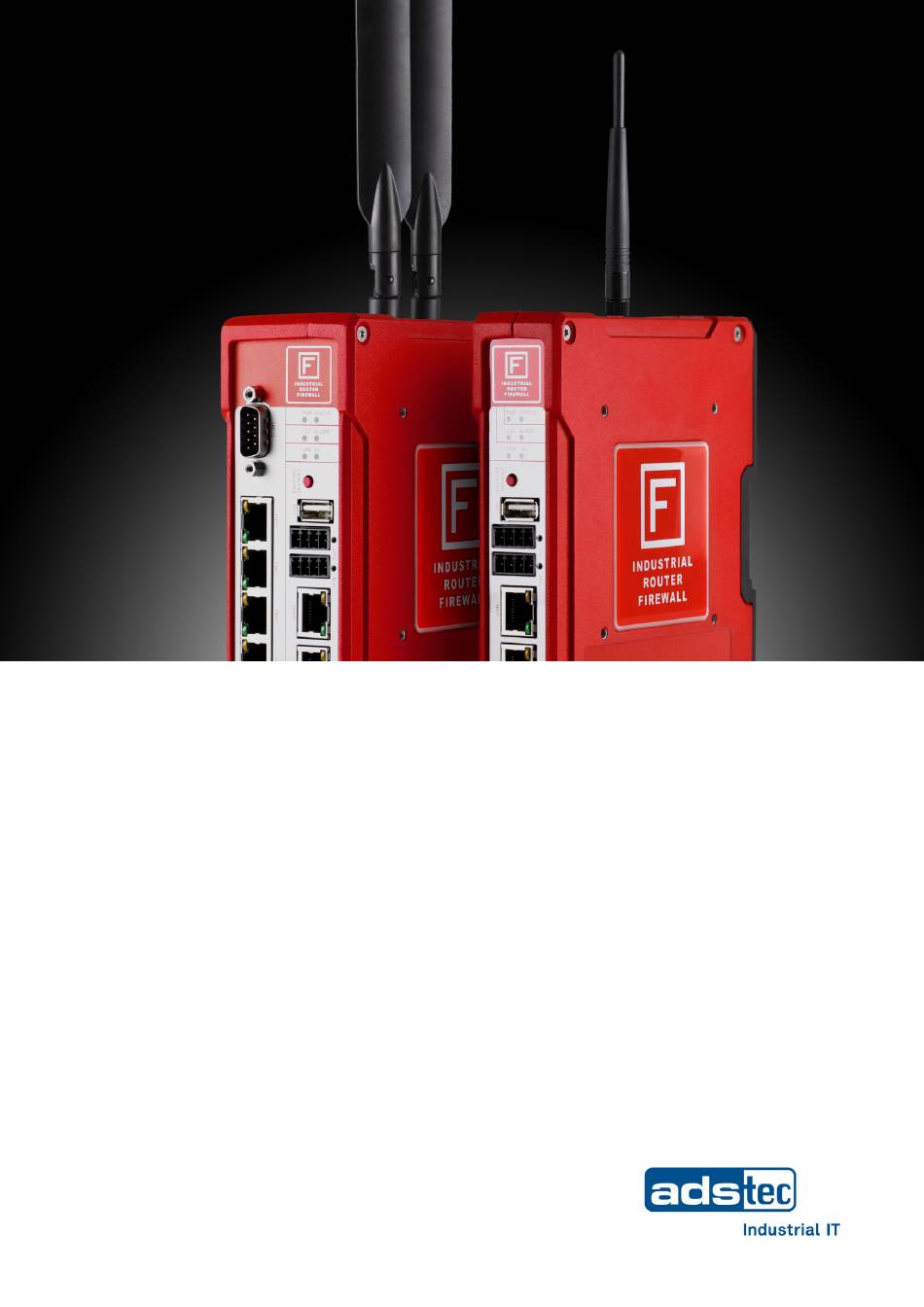

- Seite 1 Version 2.4 Stand 2018-09 Original-Betriebsanleitung Betriebsanleitung IT Infrastructure IRF2000 Serie - Standard...
-
Seite 2: Inhaltsverzeichnis
Nicht bestimmungsgemäße Verwendung Behandlung und Entsorgung von Lithium-Batterien Sicherheitshinweise Sicherheitshinweise zu Mobilfunk und GNSS (GPS) 3.10 Berechnungsbeispiel für die Sendeleistung (EIRP) Einleitung Cut & Stop Alarming Eventlog Mobilfunk-Modem Ausstattungsvarianten Lieferumfang Umweltbedingungen © ads-tec GmbH • Heinrich-Hertz-Straße 1 • 72622 Nürtingen... - Seite 3 Serielle Schnittstelle COM (RS232) 6.4.7 USB-Anschlüsse 6.4.8 Smartcard-Reader nach ISO 7816 Inbetriebnahme Erst-Konfiguration Manuelle Konfiguration des Netzwerkadapters Einstellungen Internet Explorer 8 Aufruf der Geräte-Weboberfläche Technische Details Service & Support ADS-TEC Support Firmenadresse © ads-tec GmbH • Heinrich-Hertz-Str.1 • 72622 Nürtingen...
-
Seite 4: Anmerkungen
Einhalten von Wartungsintervallen zum Haftungsausschluss. Außerdem ist es strengstens verboten, eigenmächtig Umbauten oder technische Veränderungen am Gerät vorzunehmen. 1.3 Hersteller Hersteller des Produkts ist die ads-tec GmbH. Diese wird im Folgenden ADS-TEC genannt. © ads-tec GmbH • Heinrich-Hertz-Straße 1 • 72622 Nürtingen... -
Seite 5: Relevante Dokumentationen Zum Gerät
Geräts sowie die technischen Daten der Gerätehardware. • Technische Datenblätter für IRF22xx und IRF26xx (in Englisch, siehe Download-Bereich) • Webseite: Unter www.ads-tec.de können im Bereich Download Treiber, Software, Benutzerhandbücher, Prospekte und Flyer heruntergeladen werden. © ads-tec GmbH • Heinrich-Hertz-Str.1 • 72622 Nürtingen... -
Seite 6: Sicherheitshinweise
Bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen die Folge sein. ACHTUNG Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, kann die Anlage oder etwas in ihrer Umgebung beschädigt werden. © ads-tec GmbH • Heinrich-Hertz-Straße 1 • 72622 Nürtingen... -
Seite 7: Symbole
Sämtliche Daten, Texte und Abbildungen wurden nach bestem Wissen und Gewissen zusammengestellt. Sie stellen keine Zusicherung von Eigenschaften dar. Trotz größtmöglicher Sorgfalt kann keine Haftung für Richtigkeit, Vollständigkeit und Aktualität übernommen werden. Änderungen bleiben vorbehalten. © ads-tec GmbH • Heinrich-Hertz-Str.1 • 72622 Nürtingen... -
Seite 8: Markenzeichen
Schutz unterliegen. StoraXe® und Big-LinX® sind eingetragene Markenzeichen der ADS-TEC. Alle sonstigen verwendeten fremden Markenzeichen werden hiermit anerkannt. ADS-TEC behält sich bei einem Verstoß gegen die Markenrechte die Geltendmachung sämtlicher Rechte vor. 2.7 Urheberrecht Diese Betriebsanleitung ist urheberrechtlich geschützt. Für den Nutzungsberechtigten besteht ein einfaches Nutzungsrecht im Rahmen des Vertragszwecks. -
Seite 9: Konformität
Zur Einhaltung der gesetzlichen EMV-Anforderung müssen die angeschlossenen Komponenten sowie die Kabelverbindungen ebenfalls diesen Anforderungen genügen. Es müssen daher abgeschirmte Bus- und LAN-Kabel mit geschirmten Steckern benutzt und diese gemäß den Hinweisen in der Betriebsanleitung installiert werden © ads-tec GmbH • Heinrich-Hertz-Str.1 • 72622 Nürtingen... - Seite 10 Wohnbereich verursacht wahrscheinlich schädliche Störungen. In einem solchen Fall muss der Nutzer die Störungen auf seine eigenen Kosten beheben. Die Übereinstimmung gilt für Typen mit einer entsprechenden FCC-Kennzeichnung auf dem Typenschild. © ads-tec GmbH • Heinrich-Hertz-Straße 1 • 72622 Nürtingen...
-
Seite 11: Betriebs-/ Sicherheitshinweise
Anwendungsempfehlung: Für die in der Betriebsanleitung beschriebenen Einstellungen und Features ist nur eine ADS-TEC Original Firmware / Software zulässig. Durch Aufspielen einer nicht durch ADS-TEC freigegeben Firmware / Software erlischt die Gewährleistung. © ads-tec GmbH • Heinrich-Hertz-Str.1 • 72622 Nürtingen... -
Seite 12: Sicherheitshinweise
Umgebungstemperatur angeglichen hat. Dasselbe gilt, wenn das Gerät extremen Temperaturschwankungen ausgesetzt wurde. Überhitzung im Betrieb verhindern! Das Gerät darf keiner direkten Bestrahlung durch Sonnenlicht oder anderen Licht- oder Wärmequellen ausgesetzt werden. © ads-tec GmbH • Heinrich-Hertz-Straße 1 • 72622 Nürtingen... -
Seite 13: Schäden Durch Unsachgemäßen Gebrauch
So darf das Gerät auch nicht bei Transportschäden oder Nichteinhaltung der Spezifikationen in Betrieb genommen werden bzw. muss bei sich ändernden Bedingungen ggf. außer Betrieb genommen werden. Bei nicht bestimmungsgemäßer Verwendung übernimmt ADS-TEC keine Verantwortung und keine Haftung für Personen und Sachschäden, welche sich direkt oder indirekt aus dem Umgang mit dem Gerät ergeben. -
Seite 14: Behandlung Und Entsorgung Von Lithium-Batterien
Montage-/Servicearbeiten am Gerät sind nur in gesichertem und spannungsfreiem Zustand erlaubt. Anwendungsempfehlung: Achten Sie bei der Handhabung elektrostatisch gefährdeter Bauteile auf die relevanten Sicherheitsmaßnahmen. Es gelten die Vorschriften der DIN EN 61340-5-1 / DIN EN 61340-5-2 © ads-tec GmbH • Heinrich-Hertz-Straße 1 • 72622 Nürtingen... -
Seite 15: Sicherheitshinweise Zu Mobilfunk Und Gnss (Gps)
Elektromagnetische Strahlung könnte gesundheitsgefährdend sein. • Halten Sie gemäß den Vorgaben der amerikanischen Federal Communications Commission (FCC) und der ISED (Industry Canada) einen Mindestabstand von 20 cm zwischen den Sendeantennen und Menschen ein. © ads-tec GmbH • Heinrich-Hertz-Str.1 • 72622 Nürtingen... -
Seite 16: Berechnungsbeispiel Für Die Sendeleistung (Eirp)
= 22 dBm - 8 dB + 9 dBi = 23 dBm (≙ 200 mW) loss gain EIRP = Equivalent Isotropically Radiated Power = Sendeleistung des Geräts = Verluste durch Dämpfung im Koaxialkabel loss = Antennengewinn gain © ads-tec GmbH • Heinrich-Hertz-Straße 1 • 72622 Nürtingen... -
Seite 17: Einleitung
Ist die Firewall von der Stromversorgung getrennt, speichert ein nullspannungssicheres Eventlogbuch alle Ereignisse. Das Eventlogbuch ist sowohl lokal als auch über einen zentralen Syslogserver auslesbar. 4.4 Mobilfunk-Modem Mobilfunkverbindungen ermöglicht das integrierte LTE-/UMTS-Modem. © ads-tec GmbH • Heinrich-Hertz-Str.1 • 72622 Nürtingen... -
Seite 18: Ausstattungsvarianten
1 x Industrial Router Firewall mit Hutschienenhalter 1 x 3 pol Stecker 2 x 4 pol. Stecker 4 x Gummifüße Ethernetkabel 1m rot Quick Guide Inbetriebnahme / Quick Guide Montage GNU General Public License © ads-tec GmbH • Heinrich-Hertz-Straße 1 • 72622 Nürtingen... -
Seite 19: Umweltbedingungen
ADS-TEC nicht. Umgebungstemperatur im Betrieb -20°C ... + 70°C bei Lagerung -20°C ... + 85°C Feuchte im Betrieb 5 … 90% ohne Kondensat bei Lagerung 5 … 90% ohne Kondensat © ads-tec GmbH • Heinrich-Hertz-Str.1 • 72622 Nürtingen... -
Seite 20: Montage
IRF2000 Serie - Standard 5 Montage 5.1 Außenabmessungen IRF22xx Standard Abb. 1 © ads-tec GmbH • Heinrich-Hertz-Straße 1 • 72622 Nürtingen... -
Seite 21: Außenabmessungen Irf26Xx Standard
IRF2000 Serie - Standard 5.2 Außenabmessungen IRF26xx Standard Abb. 2 © ads-tec GmbH • Heinrich-Hertz-Str.1 • 72622 Nürtingen... -
Seite 22: Montageoptionen
Entfernen Sie die Schutzfolie der Gummifüße und bringen Sie diese an den markierten Stellen an. Abb. 3 5.3.2 Wandmontage Das Gerät kann alternativ über den VESA 75 Standard an einer geeigneten Montagefläche montiert werden. Abb. 4 © ads-tec GmbH • Heinrich-Hertz-Straße 1 • 72622 Nürtingen... -
Seite 23: Hutschienenmontage
Achten Sie beim Entfernen darauf den Hutschienenadapter des Geräts nicht zu beschädigen. ACHTUNG Schäden am Gerät durch Vibration Durch horizontale Schwingungen kann das Gerät beschädigt werden. Das Gerät muss gegen Schwingungen ausreichend befestigt und gesichert sein. © ads-tec GmbH • Heinrich-Hertz-Str.1 • 72622 Nürtingen... -
Seite 24: Systemmerkmale
Die integrierten LEDs zeigen den Status der verschiedenen Schnittstellen an. Dadurch ist eine Diagnose am Einsatzort möglich. Status der LED Darstellung Leuchtet grün Blinkt grün Leuchtet rot Leuchtet orange Blinkt orange © ads-tec GmbH • Heinrich-Hertz-Straße 1 • 72622 Nürtingen... -
Seite 25: Pwr / Cut & Alarm / Vpn 3G/4G
Der per VPN-Key aktivierte Tunnel ist aktiv. 3G / 4G (3) Es ist keine Mobilfunk-Verbindung aktiv. Netzsuche (1 Hz) Einbuchung abgelehnt (2 Hz) Firmware-Update des Funkmoduls (5 Hz) Eingebucht, offline Eingebucht, standby (Dial on Demand) Eingebucht, Online © ads-tec GmbH • Heinrich-Hertz-Str.1 • 72622 Nürtingen... -
Seite 26: Betriebsbedingte Led Status Anzeigen
Update-Vorgang dauert wenige Minuten. Nach dem erfolgreichen Update-Vorgang beginnt die Initialisierung. Dabei blinkt die PWR-LED langsam. • Während eines Firmware-Updates des Mobilfunkmoduls blinkt die 3G/4G-LED gelb mit einer Frequenz von 5 Hz. © ads-tec GmbH • Heinrich-Hertz-Straße 1 • 72622 Nürtingen... -
Seite 27: Schnittstellenübersicht Irf22Xx
7. Factory Default Taster Das Gerät verfügt über folgende Schnittstellen (rückseitig): Abb. 8: 8. Antenne(n) 9. SCM-Card Reader (Ein-/Auslesen der ADS-TEC Memory Cards) 10. 3G/4G-Card Reader (Mobilfunk) Anwendungsempfehlung: Alle Eingangsspannungen können redundant angeschlossen werden. © ads-tec GmbH • Heinrich-Hertz-Str.1 • 72622 Nürtingen... -
Seite 28: Schnittstellenübersicht Irf26Xx
3. Power (24V DC Spannungsversorgung (3pol. Stecker)) 4. WAN 1 RJ45 5. WAN 2 RJ45 6. VPN (4pol. Stecker) 7. CUT & ALARM (4pol. Stecker) 8. USB 2.0 9. Factory Default Taster © ads-tec GmbH • Heinrich-Hertz-Straße 1 • 72622 Nürtingen... - Seite 29 IRF2000 Serie - Standard Das Gerät verfügt über folgende Schnittstellen (rückseitig): Abb. 10 10. Antenne(n) 11. SCM-Card Reader (Ein-/Auslesen der ADS-TEC Memory Cards) 12. 4G/3G-Card Reader (Mobilfunk) 13. Hutschienenverriegelung Anwendungsempfehlung: Alle Eingangsspannungen können redundant angeschlossen werden © ads-tec GmbH • Heinrich-Hertz-Str.1 • 72622 Nürtingen...
-
Seite 30: Spannungsversorgung 24 Vdc
Der Abstand zwischen Ummantelung und Stecker sollte mind. ca. 30mm betragen. Verwenden Sie ein flexibles Kabel mit einem Draht Querschnitt von 0,5 mm² / AWG20 und entsprechende Aderendhülsen, um die mechanische Belastung am Stecker so gering wie möglich zu halten. © ads-tec GmbH • Heinrich-Hertz-Straße 1 • 72622 Nürtingen... -
Seite 31: Lan (Rj45)
6.4.2 LAN (RJ45) Signal 6.4.3 WAN (RJ45) Signal 6.4.4 VPN Der VPN Anschluss wird über eine Durchführungsklemme zugeführt (Bild zeigt Buchse im Gerät). Signal 24V DC IN (VPN Key) OUT (VPN LED) © ads-tec GmbH • Heinrich-Hertz-Str.1 • 72622 Nürtingen... -
Seite 32: Cut & Alarm
Die serielle Schnittstelle dient der digitalen Datenübertragung. Die RS232 Schnittstelle kann über ein herkömmliches SUB-D 9pol. Kabel verbunden werden. Signal Anwendungsempfehlung: Die Schnittstelle ist nicht galvanisch getrennt. 6.4.7 USB-Anschlüsse Die USB-Schnittstellen entsprechen dem USB 2.0 Standard. Signal © ads-tec GmbH • Heinrich-Hertz-Straße 1 • 72622 Nürtingen... -
Seite 33: Smartcard-Reader Nach Iso 7816
Komplexe IT-Infrastrukturen mit einer Vielzahl von Geräten können bequem über Big-LinX verwaltet, überwacht und gesteuert werden. Die Smartcard ist im Paket mit Big-LinX oder als einzelnes Zubehörteil erhältlich. Weitere Informationen zu Big-LinX erhalten Sie hier: http://www.ads-tec.de/industrial-it/cloud-big-linx/big-linx.html © ads-tec GmbH • Heinrich-Hertz-Str.1 • 72622 Nürtingen... -
Seite 34: Inbetriebnahme
Anschluss des RJ45- Netzwerkkabels Für die Erstinbetriebnahme des Gerätes ist zwingend eine Verbindung zwischen dem Gerät und einem PC über ein RJ45-Netzwerkkabel notwendig. Verbinden Sie das Gerät mit einem PC: Geräte- LAN-Anschluss PC-LAN-Anschluss © ads-tec GmbH • Heinrich-Hertz-Straße 1 • 72622 Nürtingen... -
Seite 35: Manuelle Konfiguration Des Netzwerkadapters
Wert „100“ gewählt. Nachdem die IP-Adresse eingetragen wurde, muss die Subnetzmaske-Adresse eingetragen werden. Wird in das Feld Subnetzmaske geklickt, wird automatisch die richtige Adresse eingetragen. Subnetzmaske: 255.255.255.0 Bestätigen Sie ihre Eingaben mit OK. © ads-tec GmbH • Heinrich-Hertz-Str.1 • 72622 Nürtingen... -
Seite 36: Einstellungen Internet Explorer
Login Nach erfolgreicher Eingabe der IP-Adresse erscheint die Login-Eingabeaufforderung. In der Login-Eingabeaufforderung sind die Default-Einstellungen einzugeben. Die Default-Konfiguration im Auslieferungszustand lautet: Benutzername: admin Passwort: admin Bestätigen Sie ihre Eingabe mit OK. © ads-tec GmbH • Heinrich-Hertz-Straße 1 • 72622 Nürtingen... - Seite 37 Subnetzadressen (z.B.192.168.x.x) auf einen Proxyserver umgeleitet. In diesem Fall kann die Option „Proxyserver für lokale Adressen umgehen“ angewählt und die betroffenen Adressräume eingetragen werden. Im Anschluss erscheint das Webinterface des Geräts Abb. 11 © ads-tec GmbH • Heinrich-Hertz-Str.1 • 72622 Nürtingen...
-
Seite 38: Technische Details
600 mA bei 24 VDC Umgebungstemperatur im Betrieb -20°C ... + 70°C bei Lagerung -20°C ... + 85°C Weitere Informationen für das Gerät entnehmen Sie dem (englischsprachigen) Datenblatt auf unserer Webseite http://www.ads-tec.de © ads-tec GmbH • Heinrich-Hertz-Straße 1 • 72622 Nürtingen... -
Seite 39: Service & Support
Entstehen Fragen zu diesen speziellen Konfigurationen und Softwareinstallationen, so können diese nur von diesem beantwortet werden. Bei Geräten, die nicht direkt bei ADS-TEC gekauft wurden, wird kein Support übernommen. In diesem Fall wird der Support von unserer Partnerfirma übernommen.
