IRF2000 Serie - Standard
6.3 Schnittstellenübersicht IRF22xx

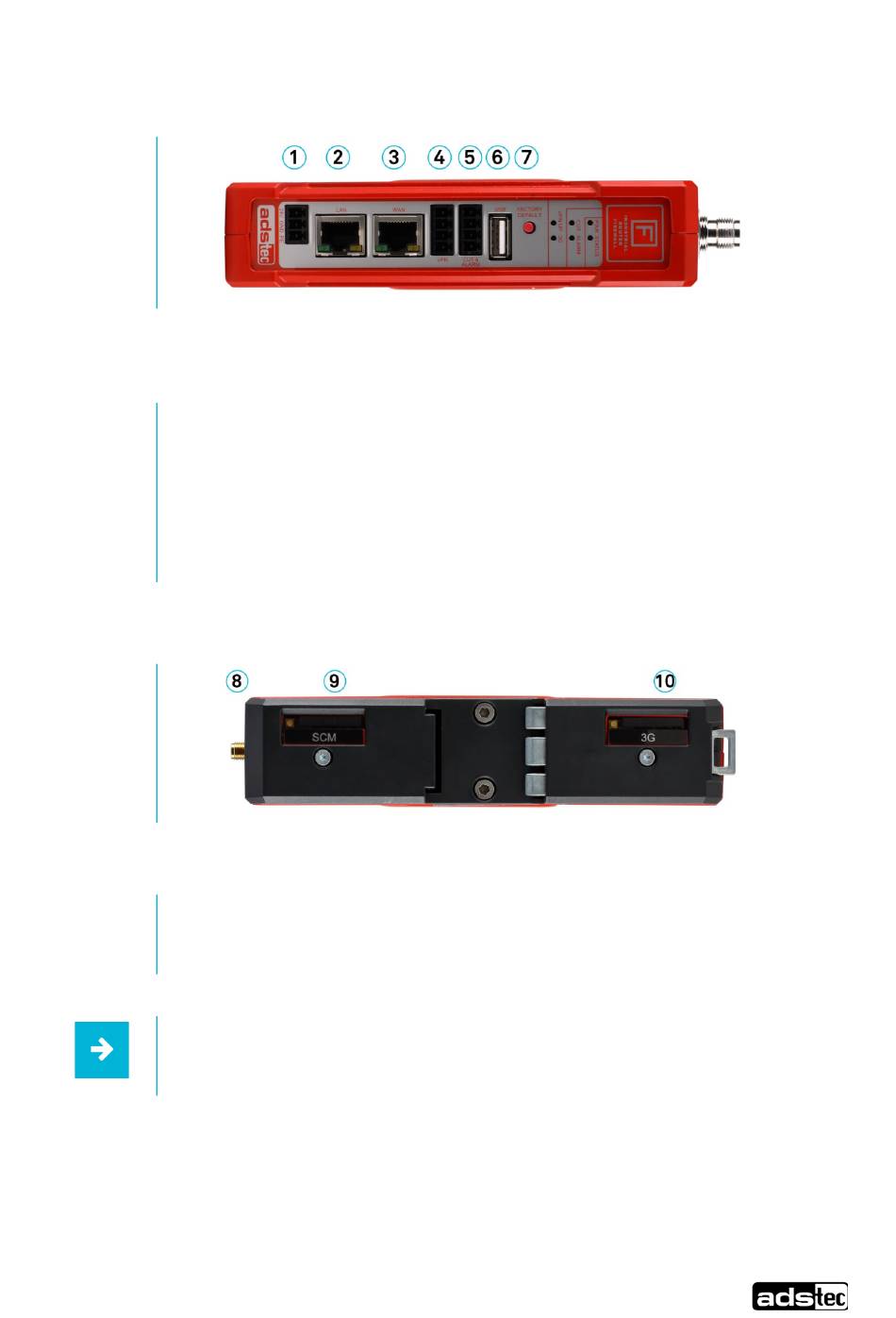

Abb. 7:
Das Gerät verfügt über folgende Schnittstellen (frontseitig):
1. Power (24V DC Spannungsversorgung (3pol. Stecker))
2. LAN RJ45
3. WAN RJ45
4. VPN (4pol. Stecker)
5. CUT & ALARM (4pol. Stecker)
6. USB 2.0
7. Factory Default Taster
Das Gerät verfügt über folgende Schnittstellen (rückseitig):
Abb. 8:
8. Antenne(n)
9. SCM-Card Reader (Ein-/Auslesen der ADS-TEC Memory Cards)
10. 3G/4G-Card Reader (Mobilfunk)
Anwendungsempfehlung:
Alle Eingangsspannungen können redundant angeschlossen werden.
