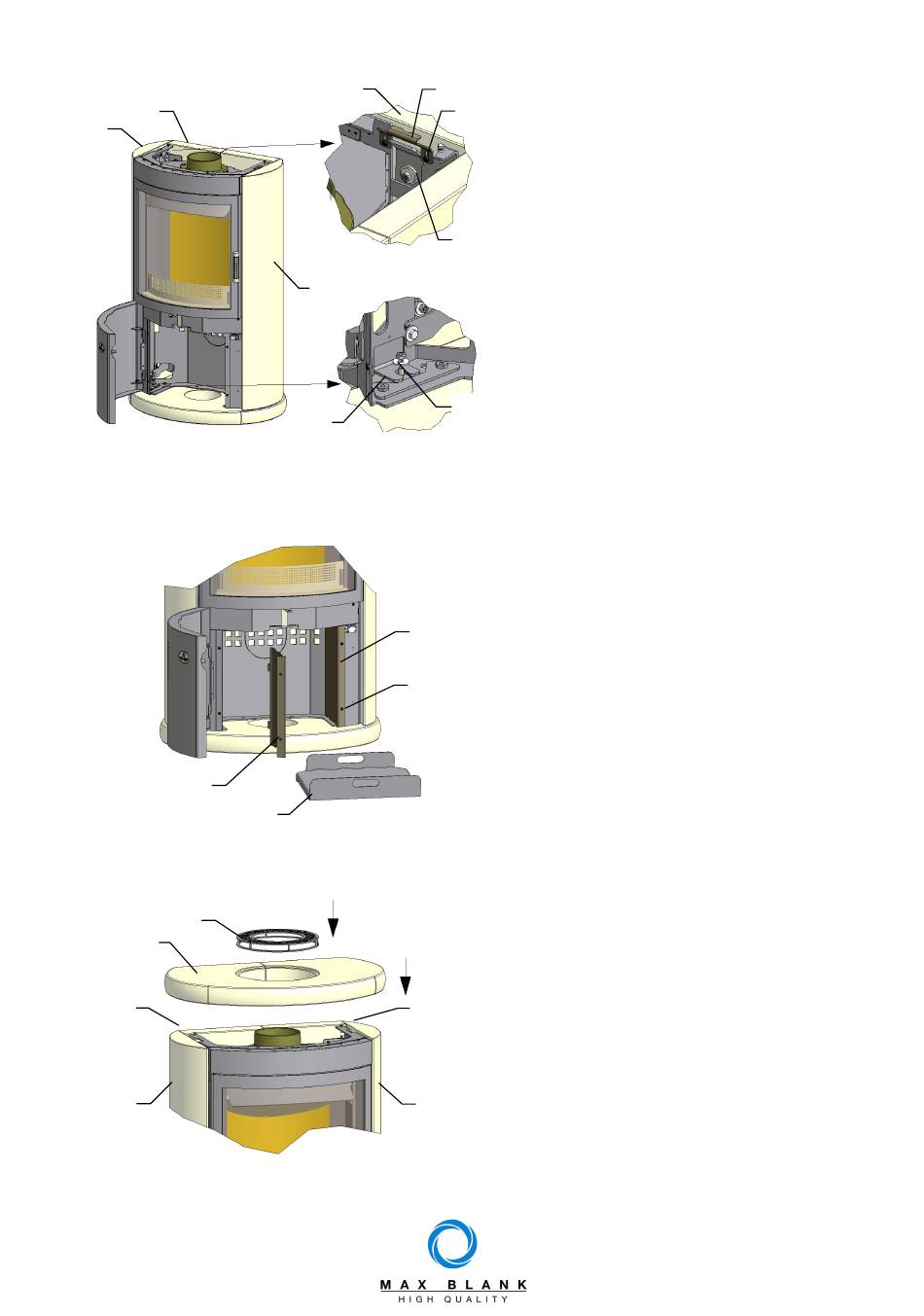

Befestigt wird der Seitenstein (17)
22
oben mit einem Klemmelement (21),
dass mit 2 Linsenkopfschrauben (22)
montiert wird.
Dazu das Klemmelement (21) nach
oben schieben, den Seitenstein (17)
am Kaminofen anlegen, das
18
Klemmelement (21) zwischen Stein
und Haltelasche (18) nach unten
drücken und mit den Schrauben (22)
fixieren.
Die untere Haltelasche (20) mit der
Sechskantmutter (23) befestigen.
23
Die Montage des rechten Seitensteins
(16) erfolgt auf die gleiche Weise.
Darauf achten, dass die Seitensteine
unten einen umlaufend gleichen
Abstand zum Steinsockel und seitlich
einen gleichmäßigen Abstand zur Türe
hat.
Die Innenverkleidungen (4) im
Holzfach mit den hinteren Laschen in
die Schlitze am Sockelgestell stecken
und vorne mit den beiden
Linsenkopfschrauben (3) fixieren.
Die Holzlege (2) in das Holzfach legen.
Den Steindeckel (14) auf den
Kaminofen legen.
Dabei müssen die Fixierschrauben
(25) in die Bohrungen an der
Unterseite des Steindeckels (24)
einrasten.
Mit Hilfe der Fixierschrauben (25) kann
ein Kippeln des Steindeckels (24)
behoben werden.
Die Deckelrosette (26) in den Falz vom
Steindeckel (24) einlegen.
Schamotteeinbau siehe Kapitel 5
Seite 17
