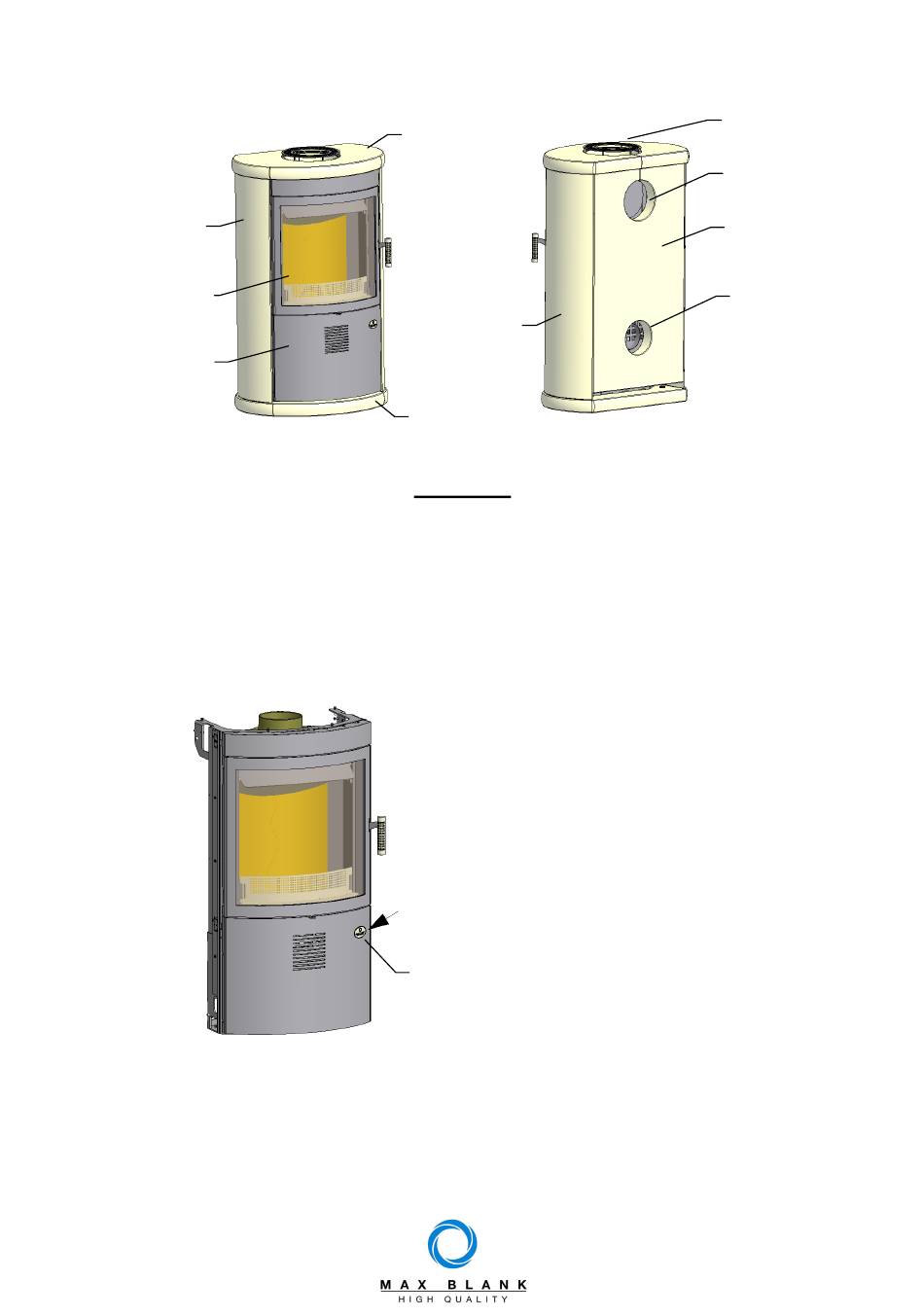

7 Montage: Kaminofen Boston S
Linker
Seitenstein
Feuerraumtüre
Holzfachtüre
Alle Verkleidungselemente mit besonderer Sorgfalt handhaben!
Nicht gegen andere Teile oder Gegenstände stoßen!
Verkleidungselemente nicht auf Ecken und Kanten absetzen!
Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden!
Steindeckel
Rechter
Seitenstein
Steinsockel
Achtung!
Werkzeug zur Ofenmontage:
· Wasserwaage
· Sechskantschraubendreher SW3
· Sechskantschraubendreher SW4
· Maulschlüssel SW10
· Maulschlüssel SW17
Den Kaminofen vorsichtig aus dem
Transportgestell auspacken.
1
Durch Drücken auf das Logo wird die
Holzfachtüre (1) geöffnet.
Deckelrosette
Ausschnitt für
Rauchrohr
Rückwandstein
Ausschnitt für
Außenluft
Seite 13
