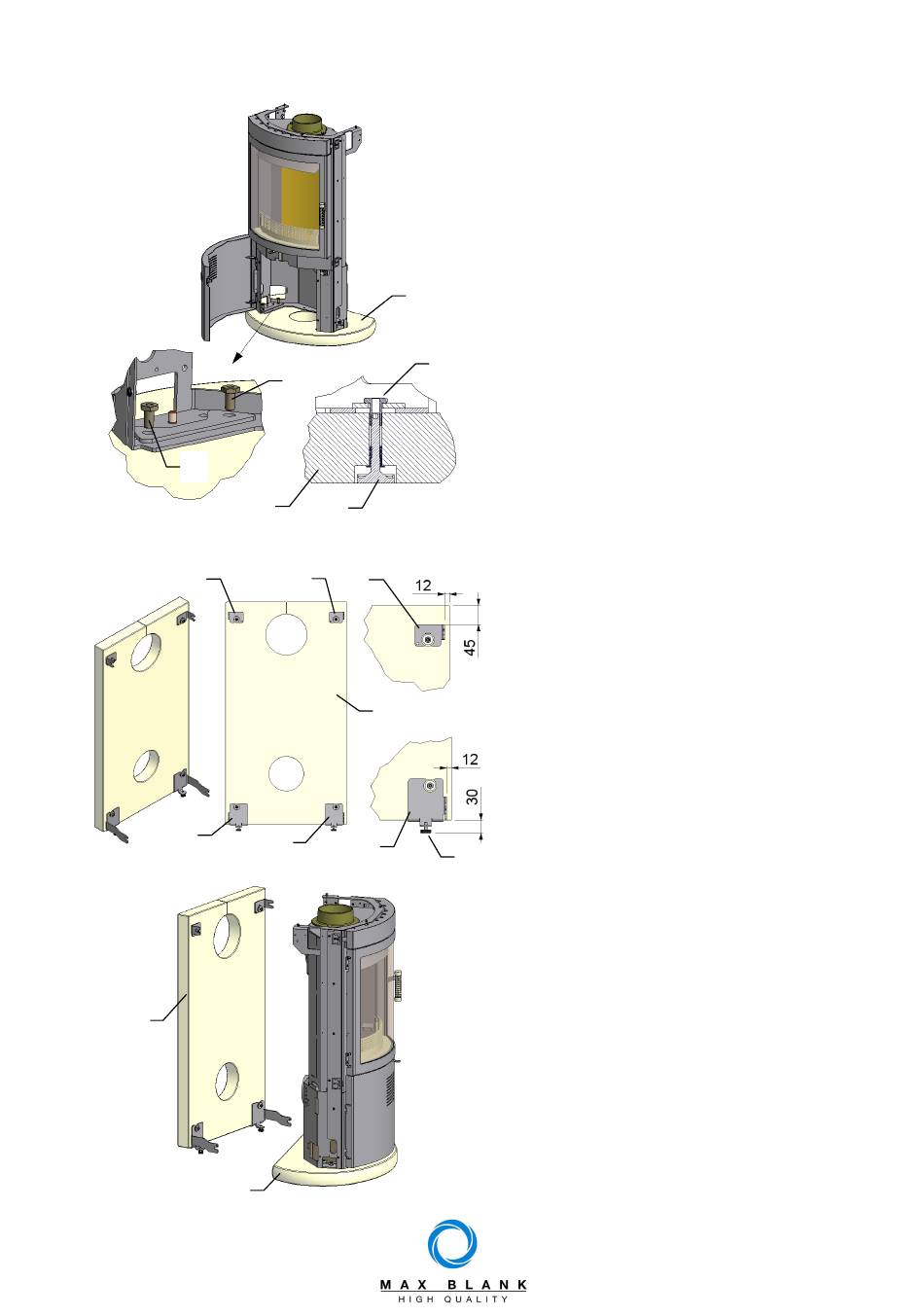

Mit Hilfe der vier Hülsenmuttern (8)
den Kaminofen an den Steinsockel (5)
schrauben.
5
8
8
8
5
6
Die oberen Haltewinkel (10,11) und die
10
11
10
unteren Auflagewinkel (12,13) an den
Rückwandstein (9) schrauben. Dabei
die Maße nach Skizze beachten.
Die Stellschraube (14) an den unteren
Auflagewinkeln (12,13) auf einen
9
Abstand von 30 mm zur
Steinunterkante einstellen.
13
12
12
14
Die mit den Befestigungswinkeln
vormontierte Steinrückwand (9)
vorsichtig auf den Steinsockel (5)
9
stellen und dabei die Laschen in die
Öffnungen am Kaminofen einfahren.
5
Seite 15
