Wolf LM1 Montageanleitung Und Bedienungsanleitung
Lüftungsmodul
Inhaltsverzeichnis

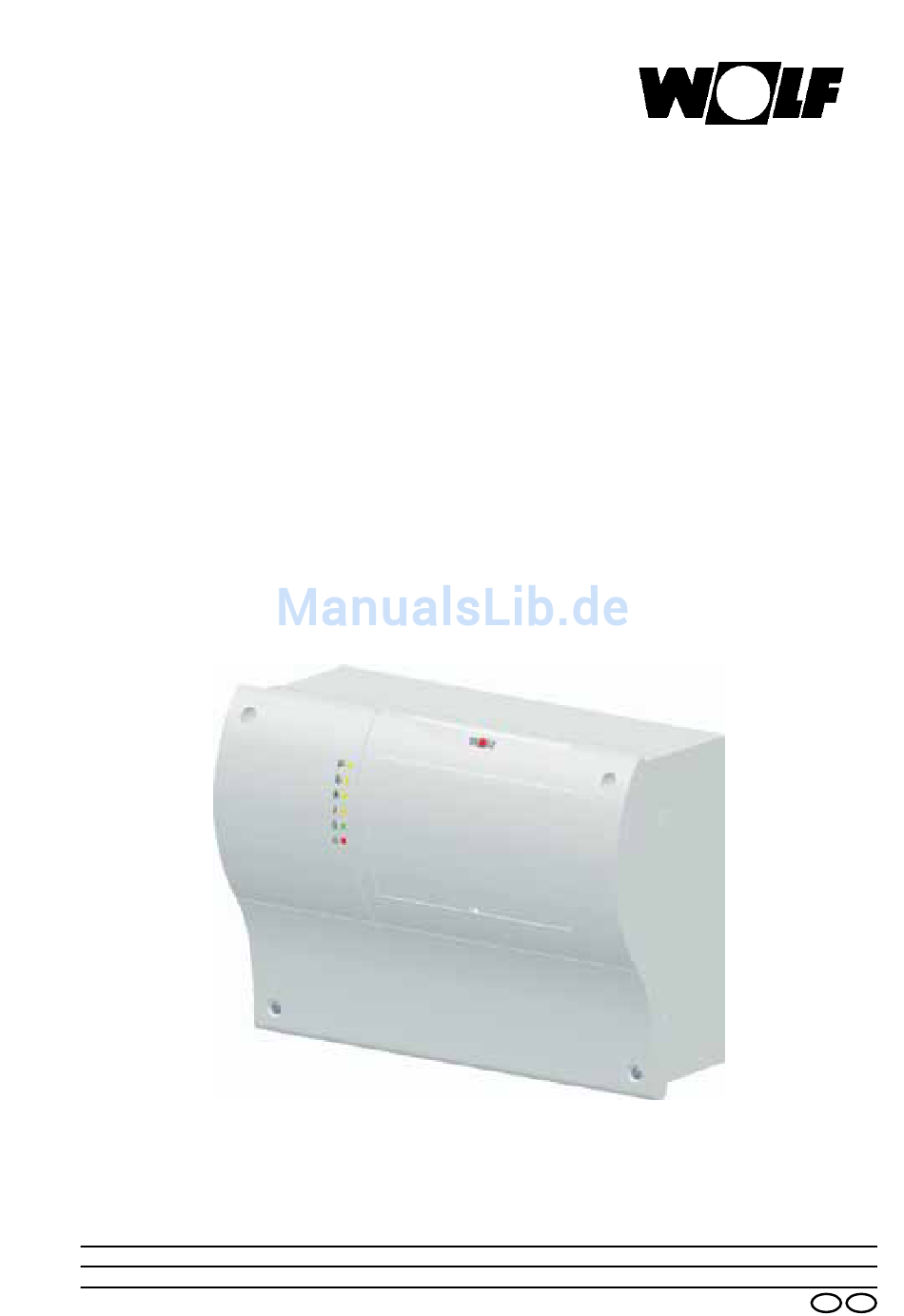

Montage- und
Bedienungsanleitung

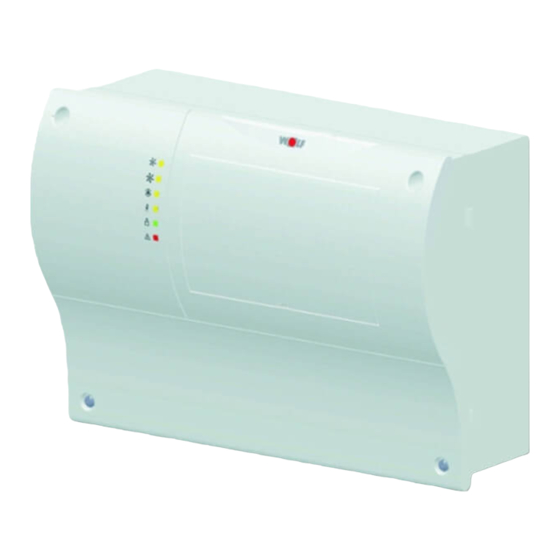

Lüftungsmodul LM1
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
Art.-Nr.: 3062191_0710
Änderungen vorbehalten
D
AT
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Wolf LM1
Inhaltszusammenfassung für Wolf LM1
- Seite 1 Montage- und Bedienungsanleitung Lüftungsmodul LM1 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at Art.-Nr.: 3062191_0710...
-
Seite 2: Inhaltsverzeichnis
Frostschutz ........................ 48 Raumfrostschutz ......................48 Externe Freigabe ....................... 49 Stützbetrieb Heizen ....................49 Zuluftminimalbegrenzung Heizen / Kühlen ..............49 Zuluftminimalbegrenzung Heizen / Kühlen ..............49 Netzphasenüberwachung (LM1) ................49 Anforderung Wärmeerzeuger über eBus ..............49 Filterverschmutzung Störauflauf ................49 3062191_0710... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise / Inhaltsverzeichnis Zusatzfunktionen ..................... 50-5x Aussentemperaturabhängige Winter-/ Sommerumschaltung ........50 Vorwärmprogramm ....................51 Raum/Zuluft Kaskadenregelung ................51 Aussentemperaturabhängige Mischluftklappenregelung ........... 51 Angebotsregelung Kühlen ..................52 Nachtlüftung ....................... 52 Vorwahl Zuluftregelung ....................52 Sommerkompensation ....................53 Induktionsjalousieregelung ................... 53-54 Filterprüfung ....................... 54 Filterüberwachung ..................... -
Seite 4: Normen Und Vorschriften
- DIN VDE 0100 Bestimmungen für das Errichten von Starkstro- manlagen bis 1000V - DIN VDE 0105-100 Betrieb von elektrischen Anlagen - Es dürfen nur orginal Wolf-Zubehörteile verwendet werden (Mischerantrieb,Stellantriebe usw.) ansonsten kann die Fa. Wolf keine Gewährleistung übernehmen. Ferner gelten für Österreich die ÖVE-Vorschriften sowie die örtliche Bauordnung. -
Seite 5: Gerätebeschreibung
Außerdem können mit dem Bedienmodul BML Schalt- zeiten programmiert, Parameter verändert und Fehlermeldungen angezeigt werden. Das LM1 besitzt eine eBus-Schnittstelle und ist somit in das Wolf- Regelungssystem voll integrierbar. Motor Stufe 1 oder < 45% Motor Stufe 2 oder > 50% Pumpe Anforderung Wärmeerzeuger/Kältemaschine... -
Seite 6: Montage
Montage Montage Lüftermodul Lüftungsmodul aus der Verpackung nehmen. Lieferumfang Lüftungsmodul prüfen. Im Lieferumfang enthalten sind: 1x Lüftungsmodul LM1 1x Raumfühler (Mat.Nr. 2792021) 1x Montage- und Bedienungsanleitung Durchführungstüllen (7 x M16; 2 x M20) lose Lüftungsmodul entsprechend Abbildung 2 an der Wand befestigen... -
Seite 7: Bedienmodul Montage
Montage Montage Bedienmodul Ein Bedienmodul (Bedienmodul BML Materialnummer 2744634 ) kann in das Lüftungsmodul eingeclipst werden. In einem System (eBus) darf nur ein BML sein. Es können bis zu maximal 7 Zonen mit einem Bedienmodul betrieben werden. Alternativ kann das Bedienmodul mit einem Wandsockel als Fernbedienung verwendet werden. -
Seite 8: Zonenzuordnung
Zonenzuordnung Zonenzuordnung Das Lüftungsmodul ist werksseitig so eingestellt, dass die Anlage nur aus einer Zone besteht. Soll nur eine Zone angeschlossen werden, kann das folgende Kapitel übersprungen werden. Mehrere Zonen im Über die linken drei Schalter des 4-poligen DIP-Schalters auf der System Platine kann das Lüftungsmodul einer Zone zugeordnet werden (siehe Montage Lüftungsmodul). - Seite 9 Es darf nur ein BML in einen System vorhanden sein! Inbetriebnahmehinweise 1. Adressierung der Module und Zonen zum obigen Beispiel Zone 1 LM2 DIP-Schalterstellung Zone 1 Zone 2 LM1 DIP-Schalterstellung Zone .2 Zone 3 LM1 und LM2 DIP-Schalterstellung Zone .3 Modul 1 DIP-Schalterstellung Zone 3 Modul 2 3062191_0710...
-
Seite 10: Inbetriebnahme (Beispiel Zonenzuordnung)
Die Anlage startet mit den Werkseinstellungen. In der Montage- und Bedienungsanleitung BML kann eine detalierte Beschreibung nachgelesen werden. Inbetriebnahme Wird die Inbetriebnahme der Anlage nicht von Wolf durchge- Achtung führt, sind alle Ein- und Ausgänge auf richtige Verdrahtung und Funktion zu überprüfen. Wie z.B. -
Seite 11: Elektrischer Anschluss
H05VV-F 3x0,75 mm² Mischerantriebe, Stellantriebe 24V H05VV-F 2x0,5 mm² Busleitung (<400m Länge) Absicherung: Netz 400V 3 x T10A bei LM1 - Modul Netz 230V 1 x T10A bei LM2 - Modul eBus-Verbindung Die eBus-Verbindung kann an jeder Stelle zum Wärmeerzeuger (LM1/LM2/BML) abgegriffen werden. -
Seite 12: Anlagenkonfiguration Übersicht
Anlagenkonfiguration Übersicht Übersicht Anlagenkonfigurationen Je nach Anwendung des LM1 gibt es 8 verschiedene Anschlussvarianten. Die verschiedenen Varianten sind mit dem Parameter Konfiguration (LM001) einzustellen. (siehe Parameterliste Fachmann oder Beschreibung Einstellung Fachmannparameter im BML) Konfiguration L01 Lüftungsgerät, Heizen mit Raumregelung, Motoransteuerung 2-stufig Konfiguration L02 Lüftungsgerät, Kühlen mit Raumregelung, Motoransteuerung 2-stufig... - Seite 13 Anlagenkonfiguration Übersicht Übersicht Regelfunktionen der Anlagenkonfiguration 3062191_0710...
-
Seite 14: Anlagenkonfiguration L01
Wärmeerzeuger werden bedarfsabhängig zu- bzw. abgeschaltet. ↔ Ist die Temperaturabweichung (Raumsolltemperatur Raum- isttemperatur) gering, wird der Ventilator in Stufe 1 betrieben. Bei größerer Temperaturabweichung wird auf Stufe 2 geschaltet. Anlagenschema: LM1/X1 X1/K1 X1/eBus Netz X1/B3 X1/M2 X1/M1 X1/B2... -
Seite 15: Standardfunktionen
Anlagenkonfiguration L01 Anschlußplan LM1/X1: Moduladresse 1 U1 V1 W1 W2 U2 V2 L1 L2 L3 400V 50/60Hz eBus eBus 230V ▼ ▲ ▲ ▲ ▼ ▼ ▼ ▲ ▲ ▲ ▼ ▼ B1 Thermokontakt Anforderung Wärme- Raumfühler erzeuger 10 A... -
Seite 16: Anlagenkonfiguration L02
Kältemaschine werden bedarfsabhängig zu- bzw. abgeschaltet. ↔ Ist die Temperaturabweichung (Raumsolltemperatur Raum- isttemperatur) gering, wird der Ventilator in Stufe 1 betrieben. Bei größerer Temperaturabweichung wird auf Stufe 2 geschaltet. Anlagenschema: LM1/X1 X1/K1 Netz X1/M1 X1/B3 X1/M2 X1/B2 Beschreibung der Teile: Beschreibung Raumfühler... - Seite 17 Anlagenkonfiguration L02 Anschlußplan LM1/X1: Moduladresse 1 U1 V1 W1 W2 U2 V2 L1 L2 L3 400V 50/60Hz eBus eBus 230V ▼ ▲ ▲ ▲ ▼ ▼ ▼ ▲ ▲ ▲ ▼ ▼ B1 Thermokontakt Anforderung Kälte- Raumfühler maschine 10 A...
-
Seite 18: Anlagenkonfiguration L03
Verbindung mit Luftheizgeräten. Der Motor wird durch einen Torkontakt am Rolltor zugeschaltet. Die Heizkreispumpe und der Wärmeerzeuger werden bedarfsabhängig zu- bzw. abgeschaltet. Ist das Rolltor geöffnet, läuft der Motor in der vorgewählten Dreh- zahl (Werkseinstellung Stufe 2). Anlagenschema: LM1/X1 X1/K1 X1/eBus Netz X1/M2 X1/M1... - Seite 19 Anlagenkonfiguration L03 Anschlußplan LM1/X1: Moduladresse 1 U1 V1 W1 W2 U2 V2 L1 L2 L3 400V 50/60Hz eBus eBus 230V ▼ ▲ ▲ ▲ ▼ ▼ ▼ ▲ ▲ ▲ ▼ ▼ B1 Thermokontakt Anforderung Wärme- erzeuger Torkontakt (potentialfrei) 10 A...
-
Seite 20: Anlagenkonfiguration L04
Heizkreispumpe und der Wärmeerzeuger werden bedarfsab- hängig zu- bzw. abgeschaltet. Wird Eingang B2 geschlossen, wird der Motor auf Stufe 1 betrie- ben, wird der Eingang B3 geschlossen, wird der Motor auf Stufe 2 betrieben. Anlagenschema: LM1/X1 X1/K1 X1/eBus Netz X1/B2 X1/M2... - Seite 21 Anlagenkonfiguration L04 Anschlußplan LM1/X1: Moduladresse 1 U1 V1 W1 W2 U2 V2 L1 L2 L3 400V 50/60Hz eBus eBus 230V ▼ ▲ ▲ ▲ ▼ ▼ ▼ ▲ ▲ ▲ ▼ ▼ B1 Thermokontakt Anforderung Wärme- Externe erzeuger Ansteuerung 10 A...
-
Seite 22: Anlagenkonfiguration L21
Ventilator, die Heizkreispumpe und der Wärmeer- zeuger werden bedarfsabhängig zu- bzw. abgeschaltet. ↔ Ist die Temperaturabweichung (Raumsolltemperatur Raum- isttemperatur) gering, wird der Ventilator in Stufe 1 betrieben. Bei größerer Temperaturabweichung wird auf Stufe 2 geschaltet. Anlagenschema: LM1/X2 LM1/X1 Netz Netz X2/B3 X1/M2 X2/B2 X1/B3... - Seite 23 Anlagenkonfiguration L21 Anschlußplan LM1/X1: Moduladresse 1 L1 L2 L3 N V1 W1 W2 U2 V2 eBus eBus 400V 50/60Hz 230V ▲ ▲ ▲ ▼ ▼ ▲ ▲ ▲ ▼ ▼ ▼ B1 Thermokontakt Anforderung Wärme- Raumfühler erzeuger (potentialfrei) 10 A...
- Seite 24 27 92 321 Aussentemperaturfühler (Anschluss am BML-Sockel) 27 92 021 Differenzdruckwächter für Filterüberwachung 2744030 lose Differenzdruckwächter für Filterüberwachung 6523043 mont. Modulbeschreibung Modul LM1 / X1: für Motoransteuerung 2 stufig und Temperaturregelung Heizen Modul LM1 / X2 für Motoransteuerung 2 stufig (Leistungserweiterung) 3062191_0710...
-
Seite 25: Anlagenkonfiguration L22
Ventilator, die Kühlkreispumpe und die Kältema- schine werden bedarfsabhängig zu- bzw. abgeschaltet. ↔ Ist die Temperaturabweichung (Raumsolltemperatur Raum- isttemperatur) gering, wird der Ventilator in Stufe 1 betrieben. Bei größerer Temperaturabweichung wird auf Stufe 2 geschaltet. Anlagenschema: LM1/X1 LM1/X2 Netz Netz X2/B3 X1/M2 X2/B2 X1/K1... - Seite 26 Anlagenkonfiguration L22 Anschlußplan LM1/X1: Moduladresse 1 L1 L2 V1 W1 W2 U2 V2 eBus eBus 400V 50/60Hz 230V ▼ ▲ ▲ ▼ ▼ ▲ ▲ ▲ ▼ ▼ B1 Thermokontakt Anforderung Kälte- Raumfühler maschine 10 A (potentialfrei) L1L2 N PE Kühlkreispumpe...
- Seite 27 27 92 321 Aussentemperaturfühler (Anschluss am BML-Sockel) 27 92 021 Differenzdruckwächter für Filterüberwachung 2744030 lose Differenzdruckwächter für Filterüberwachung 6523043 mont. Modulbeschreibung Modul LM1 / X1: für Motoransteuerung 2 stufig und Temperaturregelung Kühlen Modul LM1 / X2 für Motoransteuerung 2 stufig (Leistungserweiterung) 3062191_0710...
-
Seite 28: Anlagenkonfiguration L31
Anlagenkonfiguration L31 Konfiguration L31 Lüftungsgerät, Heizen mit Raumregelung, Mischerregelung, Motoransteuerung 2-stufig Beschreibung: Diese Konfiguration dient zum Beheizen von Gebäuden in Verbindung mit Luftheizgeräten. Die Raumtemperatur wird über einen Fühler erfasst und die Ventilatoren, die Heizkreispumpe, der Heizkreismischer und der Wärmeerzeuger werden be- darfsabhängig zu- bzw. - Seite 29 Anlagenkonfiguration L31 Anschlußplan LM1/X2: Moduladresse 1 L1 L2 L3 N V1 W1 W2 U2 V2 eBus eBus 400V 50/60Hz 230V ▲ ▲ ▼ ▼ ▼ ▲ ▲ ▼ ▼ ▼ ▲ B1 Thermokontakt Sammelstör- meldung (potentialfrei) 10 A Ansteuerung L1L2...
-
Seite 30: Raum/Zuluft Kaskadenregelung
Deckenfühler für Induktionsjalousieregelung 89 02 437 Frostschutzthermostat Gerätegröße 25/40/63 27 30 050 Frostschutzthermostat Gerätegröße 100 27 30 150 Modulbeschreibung Modul LM1 / X2: für Motoransteuerung 2-stufig Modul LM2 für Temperaturregelung Heizen, Mischluftklappen und Induktionsjalousieregelung Motoransteuerung 0 - 10V möglich 3062191_0710... -
Seite 31: Anlagenkonfiguration L32
Anlagenkonfiguration L32 Konfiguration L32 Lüftungsgerät, Kühlen mit Raumregelung, Mischerregelung, Motoran- steuerung 2-stufig Beschreibung: Diese Konfiguration dient zum Kühlen von Gebäuden in Verbin- dung mit Luftheizgeräten. Die Raumtemperatur wird über einen Fühler erfasst und die Ventilatoren, die Kühlkreispumpe, der Kühlkreismischer und die Kältemaschine werden bedarfsabhän- gig zu- bzw. - Seite 32 Anlagenkonfiguration L32 Anschlußplan LM1/X2: Moduladresse 1 L1 L2 L3 N V1 W1 W2 U2 V2 eBus eBus 400V 50/60Hz 230V ▲ ▼ ▲ ▼ ▼ ▲ ▲ ▼ ▼ ▲ B1 Thermokontakt Sammelstör- meldung (potentialfrei) 10 A L1L2 N PE...
- Seite 33 Aussentemperaturfühler (Anschluss am BML-Sockel) 27 92 021 Deckenfühler für Induktionsjalousieregelung 89 02 437 Frostschutzthermostat Gerätegröße 25/40/63 2730050 Frostschutzthermostat Gerätegröße 100 2730150 Modulbeschreibung Modul LM1 / X2: für Motoransteuerung 2-stufig Modul LM2 für Temperaturregelung Kühlen, Mischluftklappen und Induktionsjalousieregelung Motoransteuerung 0 - 10V 3062191_0710...
-
Seite 34: Parameter - Grundeinstellungen
Parameter - Grundeinstellungen Parametrierung: Die Standardeinstellung aller Parameter und Schaltzeiten sind fest in einem nicht löschbaren Speicher abgelegt. Alle Ände- rungen werden unverlierbar abgespeichert und gehen auch bei mehrwöchigem Netzausfall nicht verloren. Die Parametrierung erfolgt mittels Bedienmodul BML. Die Beschreibung der Bedienung und Parametrierung ist in der Montage- und Bedienungsanleitung BML nachzulesen Es werden je nach Konfiguration Parameter ein oder ausge- Parameterliste... - Seite 35 Parameter - Fachmann Parameter werden je nach Konfiguration ein-/ausgeblendet Achtung Parameterliste Fachmann Parameter Einstell- Werks- Individuelle bereich einstellung Einstellung LM001 Konfiguration Siehe Anlagen- konfiguration LM010 Drehzahlregelung EIN/AUS LM011 Auswahl Regelung Drehzahl Mischer Mischer Auto LM012 Automatische Lüftung EIN/AUS LM013 Hysterese Aus 0-3K LM014 Hysterese Stufe 2...
- Seite 36 Parameter - Fachmann Parameter Einstell- Werks- Individuelle bereich einstellung Einstellung LM060 Drehzahl Sparbetrieb, Stufe 1 / 2 Stufe 1 Vorwahl Drehzahlregelung Stützbetrieb, Nachtlüftung, Som- merbetrieb, Raumfrostschutz LM080 P-Anteil Heizkreismischer 5 - 20V/K 12V/K LM081 Nachstellzeit Heizkreismischer 0 – 25min 2 min LM082 Frostschutz Auto-Anlauf EIN/AUS...
- Seite 37 Parameter - Fachmann Parameter Einstell- Werks- Individuelle bereich einstellung Einstellung LM170 Minimale Stellwinkelbegrenzung 0% – 100% LM171 Maximale Stellwinkelbegrenzung 0% – 100% 100% LM172 P-Band Induktionsjalousie 5K - 20K LM173 Zuschaltung LD15 0% - 100% LM200 Filterprüfung Freigabe EIN/AUS LM201 Filterprüfung Prüfintervall 1-10 Wochen 1 Woche...
-
Seite 38: Auswahl Regelung Lm011
Parameter - Beschreibung Parameterbeschreibung Im Folgenden werden die im letzten Abschnitt tabellarisch aufgeführten Fachmannparameter detailliert beschrieben. In der linken Spalte sind jeweils der Parametername und die Parameternummer dargestellt. Die in der Tabelle aufgeführten Parameter sind teilweise nicht in allen Anlagenkonfigurationen verfügbar. Drehzahlregelung Mit dem Parameter LM010 kann die Drehzahlregelung des LM010... -
Seite 39: Automatische Lüftung
Parameter - Beschreibung Automatische Lüftung Automatisches Lüften EIN (Sommerlüftung) Nach überschreiten des Raumsollwerts läuft der Ventilator LM012 weiter. Die Aggregate zum Heizen oder Kühlen werden abge- schaltet (HKP, KKP, Wärmeerzeuger, Kältemaschine). Werkseinstellung: AUS Zuluftminimalbegrenzung wird beachtet. Bereich: EIN / AUS Automatisches Lüften AUS Nach überschreiten des Raumsollwerts wird der Ventilator und die jeweiligen Aggregate zum Heizen und Kühlen abge-... -
Seite 40: Außentemperaturabhängige Winter-/ Sommerumschaltung Lm020
Parameter - Beschreibung P-Band Der P-Anteil Drehzahlregelung bestimmt wie stark das Aus- Drehzahlregelung gangssignal des analogen Ausgangs aufgrund einer Regelab- LM017 weichung proportional verändert wird. (0-100%) Wird der P-Anteil niedrig eingestellt (niedrige Verstärkung) Werkseinstellung: 10 führt dies zu längeren Ausregelzeiten aber niedrigen Schwan- Bereich: 1 - 20 kungen um den Sollwert. - Seite 41 Mindestlaufzeit Brenner Wird der Wärmeerzeuger angefordert, so ist die Mindestlauf- LM033 zeit über den Parameter LM033 vorgegeben (Auch wenn vom LM1 keine Anforderung mehr vorhanden ist). Werkseinstellung: 7min. Bereich: 0 - 10min. Kühlkreispumpe Besteht keine Kühlanforderung mehr seitens des Kühlkreises, Nachlauf läuft die Kühlkreispumpe für die eingestellte Zeit nach, um die...
-
Seite 42: Außentemperaturabhängiges Vorwärmprogramm Lm052
Parameter - Beschreibung Vorwärmprogramm Das Vorwärmprogramm kann hier aktiviert bzw. deaktiviert LM052 werden. Werkseinstellung: EIN Bereich: EIN - AUS Aussentemperatur Ist ein Aussenfühler angeschlossen, wird das Vorwärmpro- Vorwärmprogramm gramm nur bei einer niedrigeren Aussentemperatur als bei LM053 Parameter LM053 eingestellt gestartet. Liegt die Aussentemperatur über Parameter LM053 erfolgt Werkseinstellung: 10°C der Anlagenstart sofort. -
Seite 43: Drehzahl Kühlen Lm093
Parameter - Beschreibung Offset Kühlen Hier wird eingestellt ab welcher Temperatur, abweichend vom LM090 Sollwert aktiv gekühlt werden soll (Angebotsregelung Kühlen). z.B. Raumsollwert = 20°C; Parameter LM090 auf 3K = Werkseinstellung: 3K ab einer Raum/Abluftemperatur von 23°C wird aktiv gekühlt. Bereich: 1 - 10K Parallel werden die Heizaggregate (Heizkreispumpe und Brenner) abgeschaltet (entspricht Raumtemperaturabschal-... -
Seite 44: Außentemperaturabhängige Frischluftregelung Lm111
Parameter - Beschreibung Nachstellzeit Kaskade Die Nachstellzeit Kaskade bestimmt wie stark der zeitliche LM101 Einfluss auf die Zuluftsolltemperatur aufgrund einer Regelab- weichung der Raumtemperatur ist. Werkseinstellung: 30min. Wird die Nachstellzeit niedrig eingestellt (hoher zeitlicher Bereich: 0 - 120min. Einfluss) führt dies zu kürzeren Ausregelzeiten aber großen Schwankungen um den Sollwert. -
Seite 45: Angebotsregelung Kühlen
Parameter - Beschreibung Frischluftklappe Ist die aussentemperaturabhängige Frischluftregelung akti- geschlossen viert, wird hier eingestellt, ab welcher Aussentemperatur die LM113 Aussenluftklappen komplett geschlossen sind. Werkseinstellung: -10°C Bereich: -20 - +10°C Klappenvorlaufzeit Um beim Einschalten des Ventilators eventl. auftretende LM114 Pfeifgeräusche an den Klappen zu vermeiden, werden zu erst die Aussenluftklappen geöffnet und nach der abgelaufenen Werkseinstellung: 60 sec. -
Seite 46: Sommerkompensation
Parameter - Beschreibung Sommerkompensation Bei der Sommerkompensation wird mit steigender Aussen- Freigabe temperatur die Raumsolltemperatur im Kühlbetrieb nachge- LM140 führt, um den Temperaturschock beim Wechsel vom Raum nach Aussen möglichst gering zu halten. Werkseinstellung: EIN Hier wird eingestellt ob die Sommerkompensation Bereich: EIN / AUS freigegeben ist oder nicht. -
Seite 47: Betriebstunden Lüfter Lm203
Parameter - Beschreibung Zuschaltung LD15 Berechneter Stellwinkel der Induktionsjalousie bei der der LM173 Deckenventilator LD15 zugeschaltet wird Werkseinstellung: 10K Bereich: 5 - 20K Filterprüfung Freigabe Ist eine Filterüberwachung angeschlossen, ist der Parameter LM200 Filterprüfung Freigabe auf „EIN“ zu stellen, ist keine Filterüberwachung angeschlossen, Werkseinstellung: 50% muss der Parameter auf „AUS“... -
Seite 48: Frostschutz
Standardfunktionen Standardfunktionen Im Folgenden werden die Standardfunktionen des Reglers beschrieben. Pumpenstandsschutz Um das Blockieren der Pumpen aufgrund langer Stillstands- zeiten zu verhindern, werden die angeschlossenen Pumpen nach mehr als 24 Stunden Stillstand für 20 Sekunden angesteuert. Relevante Parameter: keine Motorschutz Mit Hilfe von in der Motorwicklung eingebauten Thermokon- takten oder Kaltleiterpillen wird die Wicklungstemperatur des Motors überwacht. -
Seite 49: Anforderung Wärmeerzeuger Über Ebus
Erst bei überschreiten des eingestellten Werts werden die Heizagregate wieder abgeschaltet. Der Ventilator läuft weiter. Netzphasenüberwachung Beim Ausfall eines Aussenleiters wird dieser zum Schutz des (LM1) Motors vom Netz getrennt. Anforderung Wärme- Die Kesselsolltemperatur wird Witterungsabhängig (Aussen- erzeuger über eBus temperatur) vorgegeben (siehe Parameter LA001 bis LA004). -
Seite 50: Außentemp.winter-/ Sommerumschaltung Zusatzfunktionen
Zusatzfunktionen Zusatzfunktionen Im Folgenden werden die Zusatzfunktionen des Reglers beschrieben. Aussentemperatur- Ist die Aussentemperaturabhängige Winter-/Sommerum- abhängige schaltung aktiviert (LM020 auf EIN) und ist ein Aussenfühler Winter- / angeschlossen, wird die Lüftungsanlage in Abhängigkeit der Sommerumschaltung Aussentemperatur zu- bzw. abgeschaltet. Relevante Parameter: Aussentemperaturabhängige Win- ter-/ Sommerumschaltung Ein (LM020), Differenz Heizen (LM021), Differenz Kühlen (LM022). -
Seite 51: Aussentemp. Mischluftklappenregelung Zusatzfunktionen
Zusatzfunktionen Vorwärmprogramm Durch das Vorwärmprogramm wird verhindert, dass beim Anlagenstart (Heizregister ausgekühlt) Kaltluft in den Raum eingeblasen wird. Vor dem Anlauf des Ventilators wird die Stillstandszeit der Heizkreispumpe geprüft. Überschreitet die Stillstandzeit der Heizkreispumpe die eingestellte Sperrzeit Vorwärmprogramm (LM051) wird beim nächsten Einschalten der Heizkreis- pumpe der Heizkreismischer geöffnet, der Wärmeerzeuger angefordert und die Kühlsequenz gesperrt. -
Seite 52: Nachtlüftung
Zusatzfunktionen Angebotsregelung Kühlen Die Angebotsregelung hilft Kühlenergie einzusparen, indem die Temperaturdifferenz zwischen Raumluft und Aussenluft ausgenutzt wird. Die Aussentemperatur wird mit der Raum/ Ablufttemperatur verglichen. Ist die Aussenluft kälter als die Raumluft, so werden die Frischluftklappen soweit wie möglich geöffnet. Ist die Aussenluft wärmer als die Raumluft, so wer- den die Frischluftklappen stetig geschlossen. - Seite 53 Zusatzfunktionen Sommerkompensation Im Kühlbetrieb wird die Raumsolltemperatur in Abhängigkeit der Aussentemperatur angepasst. Damit werden zu große Temperaturunterschiede zwischen Raumtemperatur und Aussentemperatur und damit die Gefahr eines Hitzeschocks vermieden. Außerdem wird dadurch der Kühlenergieaufwand reduziert. Gemäß VDI-Lüftungsregeln soll die Raumsolltemperatur ge- mäß...
-
Seite 54: Induktionsjalousieregelung
Zusatzfunktionen Induktionsjalousieregelung LM171 LM170 LM172 Deckentempertur-Raumtemperatur [K] Voraussetzung: Deckenfühler, Induktionsjalousie-Motorgesteuert Filterprüfung Der Verschmutzungsgrad des Filters wird mit einer externen Differenzdruckdose gemessen. Die Luftschläuche werden vor und nach dem Filter angebracht. Über den Differenzdruck wird der Verschmutzungsgrad erkannt. 1 x in der Woche wird beim Anlagenstart die Ventilatordreh- zahl auf Stufe 2 gefahren und der Eingang abgefragt. -
Seite 55: Filterüberwachung
Reihenschaltung von mehreren Differenzdruckdosen Zum LM Quittierung von Es können Störmeldungen am BML sowie am Modul quittiert Störungen am Modul werden. Drucktaster auf der Platine für ca. 2 sec. drücken. Es erlischt die rote Störlampe. Druck-Taste Störlampe LM1 Lüftungsmodul 3062191_0710... -
Seite 56: Technische Daten
Technische Daten Technische Daten Anschlussspannung: eBus 15-24V Netz: 400V Leistungsaufnahme: max. 8 W Schutzart: IP50 ohne BML IP30 mit eingebauten BML Umgebungstemp.: 0..50°C Lagertemperatur: -20..+60°C Maximaler Motornennstrom: 400V/5A Datenerhalt: EEPROM permanent Kontaktbelastung Relais (Brenner, Kältemaschine): 24V/1A Netzphasenüberwachung zusätzliche max.Leistungsaufnahme Technische Daten Stellglieder X1 - X3 (Y1 - Y3) (insgesamt): 10VA... -
Seite 57: Fühlerwiderstände
Fühlerwiderstände Aussenfühler, Raumfühler, Deckenfühler, Zuluftfühler, Fühlerwiderstände Lüftungsgeräte Temp. °C Widerst. Ω Temp. °C Widerst. Ω Temp. °C Widerst. Ω Temp. °C Widerst. Ω 51393 8233 1870 48487 7857 1800 45762 7501 1733 43207 7162 1669 40810 6841 1608 38560 6536 1549 36447 6247... -
Seite 58: Hydraulikvorgaben - Lüftungsanlage
Hydraulikvorgaben - Lüftungsanlage Hydraulikschema Lüftungsgeräte Heizen oder Kühlen (Drehzahlgeregelt) Beispiel: Zone3 Zone2 Zone1 Umwälzpumpe Umwälzpumpe Umwälzpumpe oder Hydraulikschema Lüftungsgeräte Heizen oder Kühlen (Mischerregelung - Komfortlösung) Beispiel: Zone3 Zone2 Zone1 Umwälzpumpe Umwälzpumpe Umwälzpumpe Bypassmischer Bypassmischer Bypassmischer oder 3062191_0710... -
Seite 59: Notizen
Notizen 3062191_0710... - Seite 60 Notizen 3062191_0710...
-
Seite 61: Stichwortverzeichnis
Stichwortverzeichnis Absicherung........................11 Anforderung Wärmeerzeuger über eBus..............49 Angebotsregelung Kühlen Temperaturdifferenz Raum-Außentemperatur LM120 ..45 Angebotsregelung Kühlen Zusatzfunktionen ..............52 Anlagenkonfigurationen Übersicht................12 Anlagenkonfiguration L01 ..................... 14 Anlagenkonfiguration L02 ..................... 16 Anlagenkonfiguration L03 ..................... 18 Anlagenkonfiguration L04 ..................... 20 Anlagenkonfiguration L21 ..................... 22 Anlagenkonfiguration L22 ..................... - Seite 62 Nachstellzeit Kühlkreismischer LM092 ................. 43 Nachtlüftung Einschaltbedingung LM131 ..............45 Nachtlüftung Grenzwert LM130 ..................45 Nachtlüftung minimale Außentemperatur LM134 ............45 Nachtlüftung Zusatzfunktionen ..................52 Netzphasenüberwachung (LM1) .................. 49 Normen / Vorschriften ..................... 4 Offset Kühlen LM090 ....................43 3062191_0710...
- Seite 63 Stichwortverzeichnis P-Anteil Heizkreismischer LM080................. 42 P-Anteil Kühlkreismischer LM091................. 43 Parameterliste Anlage ....................34 Parameterliste Fachmann .................... 35 Parameterliste Grundeinstellung .................. 34 P-Band Drehzahlregelung .................... 40 P-Band Induktionsjalousie LM172 ................46 P-Band Mischluft LM110 ....................44 Pumpenstandsschutz ....................48 Quittierung von Störungen am Modul ................55 Raumfrostschutz......................
