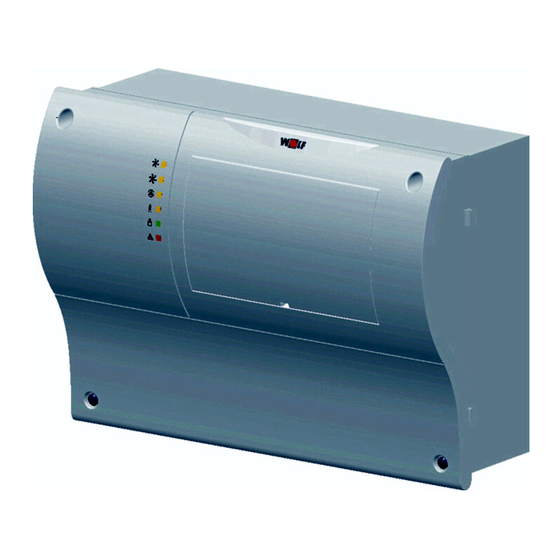

Wolf LM2 Montageanleitung Und Bedienungsanleitung

Wolf LM2 Montageanleitung Und Bedienungsanleitung

Lüftungsmodul
Vorschau ausblenden Andere Handbücher für LM2:
Inhaltsverzeichnis

Werbung

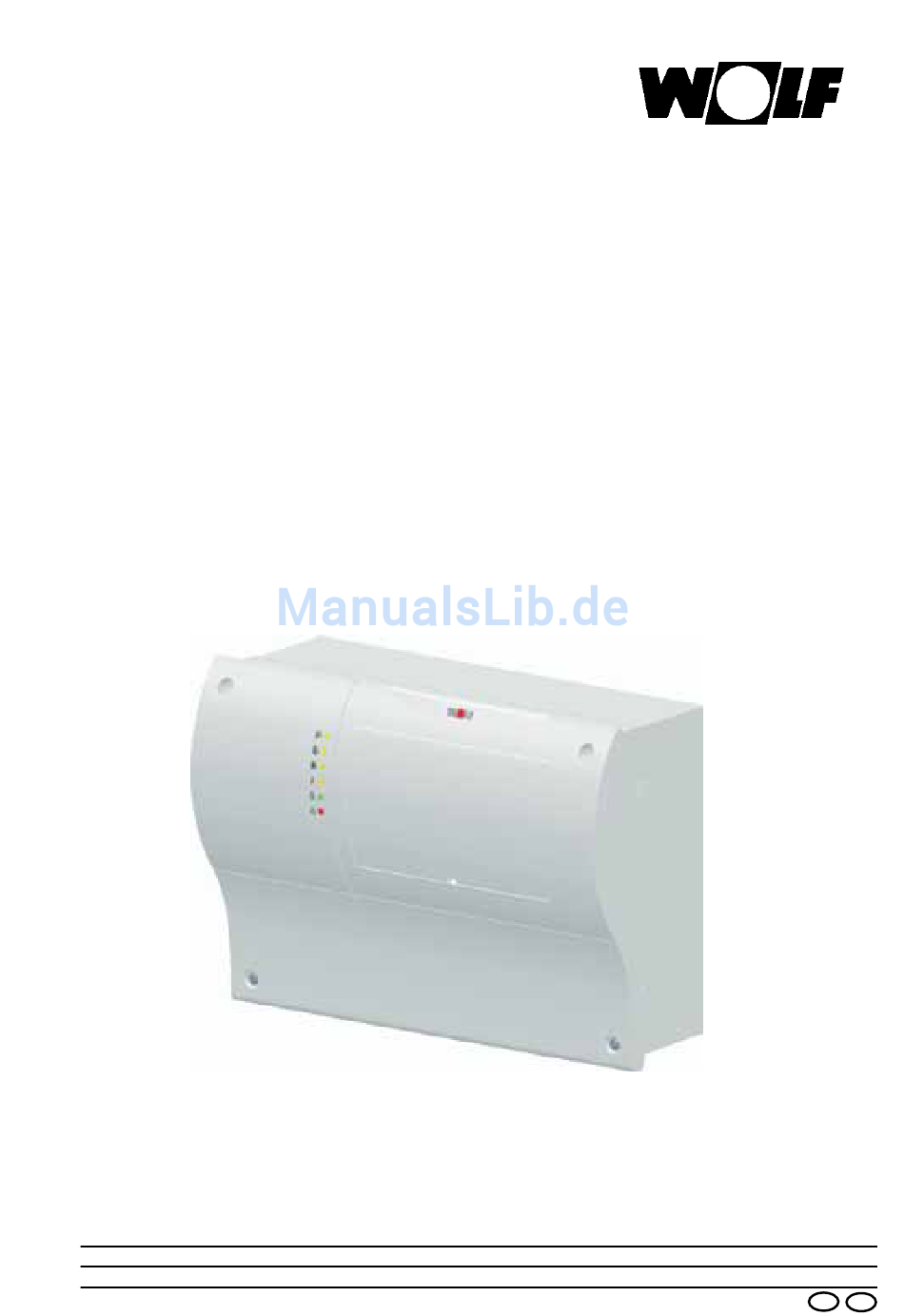

Montage- und
Bedienungsanleitung
Lüftungsmodul LM2
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
Art.-Nr.: 3062192_1010
Änderungen vorbehalten
D
AT

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Wolf LM2

  • Seite 1 Montage- und Bedienungsanleitung Lüftungsmodul LM2 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at Art.-Nr.: 3062192_1010...
  • Seite 2: Inhaltsverzeichnis

    Konfiguration K15 ....................30-31 Konfiguration K16 ....................32-33 Konfiguration K17 ....................34-35 Konfiguration K18 ....................36-37 Anschlussbild LM2 mit 5-Stufenschalter 230V ............... 38 Anschlussbild LM2 mit 5-Stufenschalter 400V ............... 39 Anschlussbild LM2 mit Frequenzumformer ..............40 Anschlussbild LM2 mit EC-Motor 230V ................41 Anschlussbild LM2 mit EC-Motor 400V ................42 Parametrierung ......................
  • Seite 3: Sicherheitshinweise

    Inhaltsverzeichnis / Sicherheitshinweise Brandschutzsteuerung ....................63 Netzteil ........................63 Wärmerückgewinnung ....................64 Fehlerquittierung ......................65 Technische Daten ......................66 Fühlerwiderstände......................67 Hydraulikvorgaben / Lüftungsanlage ..............68-69 Notizen ........................70-71 Stichwortverzeichnis....................72-75 Sicherheitshinweise In dieser Beschreibung werden die folgenden Symbole und Hin- weiszeichen verwendet.
  • Seite 4: Normen Und Vorschriften

    - DIN VDE 0100 Bestimmungen für das Errichten von Starkstro- manlagen bis 1000V - DIN VDE 0105-100 Betrieb von elektrischen Anlagen - Es dürfen nur orginal Wolf-Zubehörteile verwendet werden (Mischerantrieb,Stellantriebe usw.) ansonsten kann die Fa. Wolf keine Gewährleistung übernehmen. Ferner gelten für Österreich die ÖVE-Vorschriften sowie die örtliche Bauordnung.
  • Seite 5: Gerätebeschreibung / Entsorgung Und Recycling

    Außerdem können mit dem Bedienmodul BML Schalt- zeiten programmiert, Parameter verändert und Fehlermeldungen angezeigt werden. Das LM2 besitzt eine eBus-Schnittstelle und ist somit in das Wolf- Regelungssystem voll integrierbar. Motor Stufe 1 oder < 45% Motor Stufe 2 oder > 50% Pumpe Anforderung Wärmeerzeuger/Kältemaschine...
  • Seite 6: Montage

    Montage Montage Lüftermodul Lüftungsmodul aus der Verpackung nehmen. Lieferumfang Lüftungsmodul prüfen. Im Lieferumfang enthalten sind: 1x Lüftungsmodul LM2 1x Montage- und Bedienungsanleitung Durchführungstüllen (1xM20; 9XM16) Lüftungsmodul entsprechend Abbildung 2 an der Wand befestigen DIP-Schalter Zoneneinstellung Befestigungs- löcher Abbildung 2 Hinweis: Bauseitige Leitungen für Temperaturfühler und eBus nicht zusammen mit Netzleitungen verlegen.
  • Seite 7 Montage Montage Bedienmodul Ein Bedienmodul (Bedienmodul BML Materialnummer 2744634) kann in das Lüftungsmodul eingeclipst werden. In einem System (eBus) darf nur ein BML sein. Es können bis zu maximal 7 Zonen mit einem Bedienmodul betrieben werden. Alternativ kann das Bedienmodul mit einem Wandsockel als Fernbedienung verwendet werden.
  • Seite 8: Zonenzuordnung

    Zonenzuordnung Zonenzuordnung Das Lüftungsmodul ist werksseitig so eingestellt, dass die Anlage nur aus einer Zone besteht. Soll nur eine Zone angeschlossen werden, kann das folgende Kapitel übersprungen werden. Mehrere Zonen im Über die linken drei Schalter des 4-poligen DIP Schalters kann System das Lüftungsmodul einer Zone zugeordnet werden.
  • Seite 9: Beispiel Zonenzuordnung

    Es darf nur ein BML in einen System vorhanden sein! Inbetriebnahmehinweise 1. Adressierung der Module und Zonen zum obigen Beisiel Zone 1 LM2 DIP-Schalterstellung Zone 1 Zone 2 LM1 DIP-Schalterstellung Zone 2 Zone 3 LM1 und LM2 DIP-Schalterstellung Zone 3 Modul 1 DIP-Schalterstellung Zone 3 Modul 2 3062192_1010...
  • Seite 10: Inbetriebnahme (Beispiel Zonenzuordnung)

    Die Anlage startet mit den Werkseinstellungen. In der Montage- und Bedienungsanleitung BML kann eine detalierte Beschreibung nachgelesen werden. Inbetriebnahme Wird die Inbetriebnahme der Anlage nicht von Wolf durchge- Achtung führt, sind alle Ein- und Ausgänge auf richtige Verdrahtung und Funktion zu überprüfen. Wie z.B.
  • Seite 11: Elektrischer Anschluss

    H05VV-F 3x0,75 mm² Mischerantriebe, Stellantriebe 24VDC H05VV-F 2x0,5 mm² Busleitung (<400m Länge) Absicherung: Netz 230V 1 x T10A bei LM2-Modul eBus-Verbindung Die eBus-Verbindung kann an jeder Stelle zum Wärmeerzeuger (LM1/LM2/BML) abgegriffen werden. Beispiel: Wichtig ist die richtige Polung +, -.
  • Seite 12: Anlagenkonfiguration Übersicht

    Anlagenkonfiguration Übersicht Übersicht Anlagenkonfigurationen Je nach Anwendung des LM2 gibt es 12 verschiedene Anschlussvarianten. Die verschiedenen Varianten sind mit dem Parameter Konfiguration (LM001) einzustellen. (siehe Parameterliste Fachmann oder Beschreibung Einstellung Fachmannparameter im BML) Konfiguration L11 Lüftung, Heizen, Mischerregelung, Motoransteuerung stufenlos Konfiguration L12 Lüftung, Kühlen, Mischerregelung, Motoransteuerung stufenlos Konfiguration L13 Lüftung, Heizen, Mischerregelung, Motoransteuerung 5-Stufenschalter Konfiguration L13 Lüftung, Heizen, Mischerregelung, Motoransteuerung FU...
  • Seite 13: Übersicht Regelfunktionen Der Anlagenkonfiguration

    Anlagenkonfiguration Übersicht Übersicht Regelfunktionen der Anlagenkonfiguration 3062192_1010...
  • Seite 14 Anlagenkonfiguration L11 Konfiguration L11 Lüftungsgerät, Heizen mit Raumtemperaturregelung, Motoransteuerung stufenlos über 0-10V z.B. Frequenzumformer oder elektrischer 5-Stufenschalter (siehe Anschlussbilder für LM2) Beschreibung: Diese Konfiguration dient zum Beheizen von Gebäuden in Verbindung mit Lüftungsgeräten. Die Raumtemperatur wird über einen Fühler erfasst und die Heizkreispumpe,der Wärmeerzeu- ger und der Heizkreismischer werden bedarfsabhängig zu- bzw.
  • Seite 15 Anlagenkonfiguration L11 Anschlußplan LM2 Moduladresse 1 ▲ ▲ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▲ ▲ ▲ ▲ ▲ ▼ ▼ Raumfühler Deckenfühler Mischerantrieb als FB Stellantrieb 24V / 0-10V DC Induktionsj. Potentialfreier 24V / 0-10V DC Kontakt Heizkreis-...
  • Seite 16: Konfiguration L12

    Anlagenkonfiguration L12 Konfiguration L12 Lüftungsgerät, Kühlen mit Raumtemperaturregelung, Motoransteuerung stufenlos über 0-10V z.B. Frequenzumformer oder elektrischer 5-Stufenschalter (siehe Anschlussbilder für LM2) Beschreibung: Diese Konfiguration dient zum Kühlen von Gebäuden in Ver- bindung mit Lüftungsgeräten. Die Raumtemperatur wird über einen Fühler erfasst und, die Kühlkreispumpe, die Kältemaschine und der Kühlkreismischer werden bedarfsabhängig zu- bzw.
  • Seite 17 Anlagenkonfiguration L12 Anschlußplan LM2 Moduladresse 1 ▲ ▲ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▲ ▲ ▲ ▲ ▲ ▼ ▼ Raumfühler Deckenfühler Mischerantrieb Stellantrieb als FB 24V / 0-10V DC Induktionsj. 24V / 0-10V DC Potentialfreier Kontakt Kühlkreispumpe...
  • Seite 18 Verbindung mit Lüftungsgeräten. Die Raumtemperatur wird über einen Fühler erfasst und die Heizkreispumpe, der Wärmeerzeu- ger und der Heizkreismischer werden bedarfsabhängig zu- bzw. abgeschaltet. Die Ventilatordrehzahlen müssen per Hand an den 5-Stufenschalter vorgewählt werden, über das LM2 erfolgt die Freigabe. Anlagenschema: Beschreibung der Teile:...
  • Seite 19: Konfiguration L11

    Anlagenkonfiguration L13 Anschlußplan LM2 Moduladresse 1 Die Thermokontakte der jeweiligen Motore müssen in Reihe geschaltet und an X1/B3 angeschlossen werden. ▲ ▲ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▲ ▲ ▲ ▲ ▲ ▼ Raumfühler Deckenfühler Mischerantrieb Stellantrieb 24V / 0-10V DC Induktionsj.
  • Seite 20: Konfiguration L13

    Motoransteuerung Motoransteuerung stufenlos über 0 - 10V stufenlos 0-10V z.B.Frequenzumformer oder elektronischer 5-Stufenschalter (jeweils für Zuluft und Abluft Ventilator, siehe Anschlussbil- der für LM2) Die Freigabe des Abluftventilators erfolgt in Abhängigkeit des Frischluftanteils. Beschreibung: Diese Konfiguration dient zum Beheizen von Gebäuden in Verbindung mit Lüftungsgeräten. Die Raumtemperatur wird über einen Fühler erfasst und die Heizkreispumpe, der Wärmeerzeu-...
  • Seite 21 Anlagenkonfiguration L13 Anschlußplan LM2 Moduladresse 1 Die Störmeldekontakte der jeweiligen Motore müssen in Reihe geschaltet und an X1/B3 angeschlossen werden. ▲ ▲ ▼ ▼ ▼ ▼ ▼ ▼ ▼ ▲ ▲ ▲ ▲ ▲ ▼ ▼ ▼ Raumfühler Deckenfühler Stellantrieb Mischerantrieb Induktionsj.
  • Seite 22: Konfiguration K11

    Konfiguration K11 Klimagerät, Heizen mit Raum oder Ablufttemperatur- rege- lung, Motoransteuerung stufenlos über 0-10V z.B. Frequenzumformer, EC-Motor oder elektrischer 5-Stu- fenschalter (siehe Anschlussbilder für LM2) Beschreibung: Diese Konfiguration dient zum Beheizen von Gebäuden in Ver- bindung mit Klimageräten. Die Raum-/Ablufttemperatur wird über einen Fühler erfasst und, die Heizkreispumpe, der Wärmeerzeuger und der Heizkreismischer werden...
  • Seite 23 Anlagenkonfiguration K11 Anschlußplan LM2 Moduladresse 1 ▲ ▼ ▼ ▼ ▼ ▼ ▲ ▲ ▲ ▲ ▼ ▼ ▲ ▼ Raumfühler als FB Mischerantrieb 24V / 0-10V DC Potentialfreier Kontakt Heizkreis- Stellsignal Freigabe pumpe 0-10V Frostschutz- Motor 230V/1A Stellantrieb Zuluftfühler...
  • Seite 24: Konfiguration K12

    Anlagenkonfiguration K12 Konfiguration K12 Klimagerät, Kühlen mit Raum oder Ablufttemperaturrege- lung, Motoransteuerung stufenlos über 0-10V z.B. Frequenzumformer, EC-Motor oder elektrischer 5-Stufenschalter (siehe Anschlussbilder für LM2) Beschreibung: Diese Konfiguration dient zum Kühlen von Gebäuden in Verbin- dung mit Klimageräten. Die Raum-/Ablufttemperatur wird über einen Fühler erfasst und, die Kühlkreispumpe,die Kältemaschine und der Kühlkreismischer werden bedarfsabhängig zu- bzw.
  • Seite 25 Anlagenkonfiguration K12 Anschlußplan LM2 Moduladresse 1 ▼ ▼ ▲ ▲ ▼ ▼ ▼ ▼ ▼ ▲ ▲ ▲ ▲ ▼ Raumfühler als FB Mischerantrieb 24V / 0-10V DC Potentialfreier Kontakt Kühlkreis- Stellsignal Freigabe pumpe 0-10V Stellantrieb Frostschutz- Motor 230V/1A Abluftmotor Zuluftfühler...
  • Seite 26: Konfiguration K13

    Konfiguration K13 Klimagerät, Heizen mit Raum oder Ablufttemperaturrege- lung, Motoransteuerung stufenlos über 0-10V z.B. Frequenzumformer, EC-Motor oder elektrischer 5-Stufenschalter und Mischluftklappensystem (siehe Anschlussbilder für LM2) Beschreibung: Diese Konfiguration dient zum Beheizen von Gebäuden in Ver- bindung mit Klimageräten. Die Raum-/Ablufttemperatur wird über einen Fühler erfasst und, die Heizkreispumpe,der Wärmeerzeu- ger und der Heizkreismischer werden bedarfsabhängig zu- bzw.
  • Seite 27 Anlagenkonfiguration K13 Anschlußplan LM2 Moduladresse 1 ▲ ▲ ▼ ▼ ▼ ▼ ▼ ▲ ▲ ▲ ▲ ▼ ▼ ▼ Raumfühler als FB Mischerantrieb 24V / 0-10V DC Potentialfreier Kontakt Heizkreispumpe Stellsignal Freigabe 230V/1A 0-10V Frostschutz- Motor Abluftmotor Zuluftfühler thermostat...
  • Seite 28: Konfiguration K14

    Klimagerät, Kühlen mit Raum oder Ablufttemperaturrege- lung, Motoransteuerung stufenlos über 0-10V z.B. Frequenzumformer , EC-Motor oder elektrischer 5-Stufenschalter und Mischluftklappensystem (siehe Anschlussbilder für LM2) Beschreibung: Diese Konfiguration dient zum Kühlen von Gebäuden in Verbin- dung mit Klimageräten. Die Raum-/Ablufttemperatur wird über einen Fühler erfasst und, die Kühlkreispumpe, die Kältemaschine und der Kühlkreismischer werden bedarfsabhängig zu- bzw.
  • Seite 29 Anlagenkonfiguration K14 Anschlußplan LM2 Moduladresse 1 ▲ ▲ ▼ ▼ ▼ ▼ ▼ ▲ ▲ ▲ ▲ ▼ ▼ ▼ Raumfühler als FB Mischerantrieb 24V / 0-10V DC Potentialfreier Kontakt Stellsignal Kühlkreispumpe Freigabe 0-10V 230V/1A Frostschutz- Motor Abluftmotor Netz Zuluftfühler...
  • Seite 30: Konfiguration K15

    Anlagenkonfiguration K15 Konfiguration K15 Klimagerät, Heizen mit Raum oder Ablufttemperaturrege- lung, Motoransteuerung stufenlos über 0-10V z.B. Frequenzumformer, EC-Motor oder elektrischer 5-Stufenschalter (siehe Anschlussbilder für LM2). Zusätz- lich vorhandenes Wärmerückgewinnungssystem . Beschreibung: Diese Konfiguration dient zum Beheizen von Gebäuden in Ver- bindung mit Klimageräten. Die Raum-/Ablufttemperatur wird über einen Fühler erfasst und, die Heizkreispumpe,der Wärmeerzeu- ger der Heizkreismischer und das Wärmerückgewinnungssystem...
  • Seite 31 Anlagenkonfiguration K15 Anschlußplan LM2 Moduladresse 1 ▲ ▲ ▼ ▼ ▼ ▼ ▼ ▼ ▲ ▲ ▲ ▲ ▲ ▼ ▼ ▼ Raumfühler Vereisungs- als FB Stellantrieb Mischerantrieb fühler WRG (KGX/RWT) 24V / 0-10V DC Freigabe 24V / 0-10V DC...
  • Seite 32: Konfiguration K16

    Anlagenkonfiguration K16 Konfiguration K16 Klimagerät, Heizen mit Raum oder Ablufttemperaturrege- lung, Motoransteuerung stufenlos über 0-10V z.B. Frequenzumformer, EC-Motor oder elektrischer 5-Stufenschalter (siehe Anschlussbilder für LM2). Zu- sätzlich vorhandenes Wärmerückgewinnungssystem. und Mischluftklappensystem. Beschreibung: Diese Konfiguration dient zum Beheizen von Gebäuden in Ver- bindung mit Klimageräten. Die Raum-/Ablufttemperatur wird über einen Fühler erfasst und, die Heizkreispumpe,der Wärmeerzeu-...
  • Seite 33 Anlagenkonfiguration K16 Anschlußplan LM2 Moduladresse 1 ▼ ▼ ▲ ▲ ▼ ▼ ▼ ▼ ▼ ▼ ▲ ▲ ▲ ▲ ▲ ▼ Raumfühler Vereisungs- Mischerantrieb Stellantrieb als FB fühler 24V / 0-10V DC WRG (KGX/RWT) 24V / 0-10V DC Freigabe...
  • Seite 34: Konfiguration K17

    Anlagenkonfiguration K17 Konfiguration K17 Klimagerät (Zuluft), Heizen mit Raumtemperaturregelung, Motoransteuerung stufenlos über 0-10V z.B. Frequenzumformer, EC-Motor oder elektrischer 5-Stufenschalter (siehe Anschlussbilder für LM2) Beschreibung: Diese Konfiguration dient zum Beheizen von Gebäuden in Ver- bindung mit Klimageräten. Die Raumtemperatur wird über einen Fühler erfasst und, die Heizkreispumpe,der Wärmeerzeuger und der Heizkreismischer werden bedarfsabhängig zu- bzw.
  • Seite 35 Anlagenkonfiguration K17 Anschlußplan LM2 Moduladresse 1 ▲ ▲ ▼ ▼ ▼ ▼ ▼ ▲ ▲ ▲ ▲ ▼ ▼ ▼ Raumfühler als FB Mischerantrieb 24V / 0-10V DC Freigabe Stellantrieb Motor Stellsignal Aussenluftklappe (potentialfrei) Frostschutz- 0-10V 230V/0,5A Auf-Zu thermostat Abluftmotor Zuluftfühler...
  • Seite 36: Konfiguration K18

    Anlagenkonfiguration K18 Konfiguration K18 Klimagerät (Zuluft), Kühlen mit Raumregelung, Motoransteuerung stufenlos über 0-10V z.B. Frequenzumformer, EC-Motor oder elektrischer 5-Stufenschalter (siehe Anschlussbilder für LM2) Beschreibung: Diese Konfiguration dient zum Kühlen von Gebäuden in Verbin- dung mit Klimageräten. Die Raumtemperatur wird über einen Fühler erfasst und, die Kühlkreispumpe,die Kältemaschine und der Kühlkreismischer werden bedarfsabhängig zu- bzw.
  • Seite 37 Anlagenkonfiguration K18 Anschlußplan LM2 Moduladresse 1 ▲ ▲ ▼ ▼ ▼ ▼ ▼ ▲ ▲ ▲ ▲ ▼ ▼ ▼ Raumfühler Mischerantrieb als FB 24V / 0-10V DC Freigabe Motor Stellsignal Kühlkreispumpe (potentialfrei) 0-10V 230V/1A Frostschutz- Netz Stellantrieb Zuluftfühler Abluftmotor...
  • Seite 38: Anschlussbild Lm2 Mit 5-Stufenschalter 230V

    Anschlussbild LM2 mit 5-Stufenschalter 230V 3062192_1010...
  • Seite 39: Anschlussbild Lm2 Mit 5-Stufenschalter 400V

    Anschlussbild LM2 mit 5-Stufenschalter 400V 3062192_1010...
  • Seite 40: Anschlussbild Lm2 Mit Frequenzumformer

    Anschlussbild LM2 mit Frequenzumformer 3062192_1010...
  • Seite 41: Anschlussbild Lm2 Mit Ec-Motor 230V

    Anschlussbild LM2 mit EC-Motor 230V 3062192_1010...
  • Seite 42: Anschlussbild Lm2 Mit Ec-Motor 400V

    Anschlussbild LM2 mit EC-Motor 400V 3062192_1010...
  • Seite 43: Parametrierung

    Parameter Grundeinstellung / Anlage Parametrierung: Die Standardeinstellung aller Parameter und Schaltzeiten sind fest in einem nicht löschbaren Speicher abgelegt. Alle Ände- rungen werden unverlierbar abgespeichert und gehen auch bei mehrwöchigem Netzausfall nicht verloren. Die Parametrierung erfolgt mittels Bedienmodul Lüftung. Die Beschreibung der Bedienung und Parametrierung ist in der Montage- und Bedienungsanleitung BML nachzulesen Parameterliste...
  • Seite 44: Parameterliste Fachmann

    Parameterliste Fachmann Parameter werden je nach Konfiguration ein-/ausgeblendet Achtung Parameterliste Fachmann Parameter Einstell- Werks- Individuelle bereich einstellung Einstellung LM001 Konfiguration Siehe Anlagen- konfiguration LM011 Auswahl Regelung Drehzahl Mischer Mischer Auto LM012 Automatische Lüftung EIN/AUS LM013 Hysterese Aus 0-3K LM014 Hysterese Stufe 2 1-3K LM015 Minimale Drehzahl 5% - 60% LM016 Maximale Drehzahl...
  • Seite 45 Parameterliste Fachmann Parameter Einstell- Werks- Individuelle bereich einstellung Einstellung LM060 Drehzahl Sparbetrieb, 40% - 100% Vorwahl Drehzahlregelung Stützbetrieb, Nachtlüftung, Som- merbetrieb, Raumfrostschutz LM080 P-Anteil Heizkreismischer 5 - 20 LM081 Nachstellzeit Heizkreismischer 0 – 25min 2 min LM082 Frostschutz Auto-Anlauf EIN/AUS LM090 Offset Kühlen 1K –...
  • Seite 46 Parameterliste Fachmann Parameter Einstell- Werks- Individuelle bereich einstellung Einstellung LM143 Sommerkompensation 0K – 10K Gesamtführung LM150 P-Band WRG 5 - 20 LM151 Nachstellzeit WRG 0 - 25min 3min LM170 Minimale Stellwinkelbegrenzung 0% – 100% LM171 Maximale Stellwinkelbegrenzung 0% – 100% 100% LM172 P-Band Induktionsjalousie...
  • Seite 47: Parameter / Funktionserklärung

    Parameter / Funktionsbeschreibung Parameterbeschreibung Im Folgenden werden die im letzten Abschnitt tabellarisch aufgeführten Fachmannparameter detailliert beschrieben. In der linken Spalte sind jeweils der Parametername und die Parameternummer dargestellt. Die in der Tabelle aufgeführten Parameter sind teilweise nicht in allen Anlagenkonfigurationen verfügbar. Auswahl Regelung Auswahl MISCHER: LM011 Die Betriebsart MISCHER ist nur in den Anlagenkonfiguratio-...
  • Seite 48 Parameter / Funktionsbeschreibung Hysterese Stufe 2 Unterschreitet die aktuell gemessene Raumtemperatur die LM014 Raumsolltemperatur um den Wert Hysterese Stufe2, wird die Lüftungsanlage in die 2. Stufe geschaltet. Werkseinstellung: 3K Beispiel: Unterschreitet die aktuelle Raumtemperatur 17°C Bereich: 1 - 3K (bei einer Raumsolltemperatur von 20°C mit gewählten Wert Hysterese Stufe2 von 3K) wird die Anlage abgeschaltet.
  • Seite 49: Außentemperaturabhängige Winter-/ Sommer- Umschaltung

    Parameter / Funktionsbeschreibung Außentemperaturabhän- Durch Aktivierung dieses Parameters kann die Anlage außen- gige Winter-/ Sommer- temperaturabhängig zu- bzw. abgeschaltet werden. umschaltung Damit diese Funktion genützt werden kann, muss an der LM020 Anlage ein Außenfühler angeschlossen sein (siehe Zusatz- funktionen). Werkseinstellung: AUS die Aggregate zum Heizen oder Kühlen werden abgeschaltet.
  • Seite 50 Parameter / Funktionsbeschreibung Mindestlaufzeit Brenner Wird der Wärmeerzeuger angefordert, so ist die Mindestlauf- LM033 zeit über den Parameter LM033 vorgegeben (Auch wenn vom LM1 keine Anforderung mehr vorhanden ist). Werkseinstellung: 7min. Bereich: 0 - 10min. Kühlkreispumpe Besteht keine Kühlanforderung mehr seitens des Kühlkreises, Nachlauf läuft die Kühlkreispumpe für die eingestellte Zeit nach, um die LM040...
  • Seite 51 Parameter / Funktionsbeschreibung P-Anteil Der P-Anteil Heizkreismischer bestimmt wie stark das Aus- Heizkreismischer gangssignal des Heizkreismischers aufgrund einer Regelab- LM080 weichung proportional verändert wird. Wird der P-Anteil niedrig eingestellt (niedrige Verstärkung) Werkseinstellung: 10 führt dies zu längeren Ausregelzeiten aber niedrigen Schwan- Bereich: 1 - 20 kungen um den Sollwert.
  • Seite 52 Parameter / Funktionsbeschreibung Nachstellzeit Die Nachstellzeit Kühlkreismischer bestimmt wie stark der Kühlkreismischer zeitliche Einfluss auf das Ausgangssignal des Kühlkreismi- LM092 schers aufgrund einer Regelabweichung ist. Wird die Nachstellzeit niedrig eingestellt (hoher zeitlicher Werkseinstellung: 3min. Einfluss) führt dies zu niedrigen Ausregelzeiten aber großen Bereich: 0 - 20min. Schwankungen um den Sollwert. Wird die Nachstellzeit hoch eingestellt, führt dies zu höheren Ausregelzeiten aber niedri- geren Schwankungen um den Sollwert.
  • Seite 53 Parameter / Funktionsbeschreibung P-Band Mischluft Das P-Band Mischluft bestimmt wie stark das Ausgangssignal LM110 der Mischluftklappe aufgrund einer Regelabweichung propor- tional verändert wird. Werkseinstellung: 10 Wird das P-Band niedrig eingestellt (niedrige Verstärkung) Bereich: 5 - 20 führt dies zu längeren Ausregelzeiten aber niedrigen Schwan- kungen um den Sollwert.
  • Seite 54: Nachtlüftung Minimale Außentemperatur

    Parameter / Funktionsbeschreibung Nachtlüftung Ist die Nachtlüftung aktiviert (GRUNDEINSTELLUNG), wird Grenzwert durch den Parameter bestimmt ab welcher Raumtemperatur LM130 die Nachtlüftung gestartet wird. Die Nachtlüftung wird gestartet, wenn die Raumtemperatur Werkseinstellung: 22°C größer ist als der eingestellte Wert. Bereich: 10 - 30°C Nachtlüftung Ist die Nachtlüftung aktiviert (GRUNDEINSTELLUNG), wird Einschaltbedingung...
  • Seite 55 Parameter / Funktionsbeschreibung Sommerkompensation Hier wird eingestellt, wie hoch die maximale Gesamtführung Sollwertschiebung sein darf. LM143 Werkseinstellung: 2K Bereich: 0 - 10K P-Band WRG Der P-Anteil WRG bestimmt wie stark das Ausgangssignal LM150 der WRG-Klappe aufgrund einer Regelabweichung proportio- nal verändert wird. Werkseinstellung: 12 Wird der P-Anteil niedrig eingestellt (niedrige Verstärkung) Bereich: 5 - 20...
  • Seite 56 Parameter / Funktionsbeschreibung Zuschaltung LD15 Berechneter Stellwinkel der Induktionsjalousie bei der der LM173 Deckenventialtor LD15 zugeschaltet wird Werkseinstellung: 50% Bereich: 0 - 100% Filter Wartungsmeldung Ist kein aktiver Eingang für die Filterüberwachung vorhanden, LM202 kann hier eine Freigabe für eine Verschmutzungsmeldung des Filters in Abhängigkeit der Ventilatorbetriebsstunden Werkseinstellung: AUS erfolgen.
  • Seite 57: Standardfunktionen

    Standardfunktionen Standardfunktionen Im Folgenden werden die Standardfunktionen des Reglers beschrieben. Pumpenstandsschutz Um das Blockieren der Pumpen aufgrund langer Stillstands- zeiten zu verhindern, werden die angeschlossenen Pumpen nach mehr als 24 Stunden Stillstand für 5 Sekunden angesteuert. Relevante Parameter: keine Motorschutz Mit Hilfe von in der Motorwicklung eingebauten Thermokon- takten oder Kaltleiterpillen wird die Wicklungstemperatur des Motors überwacht.
  • Seite 58: Externe Freigabe

    Standardfunktionen Stützbetrieb Heizen Sinkt bei aktivem Stützbetrieb die Raumisttemperatur unter die Stütztemperatur (Grundeinstellung) wird der Ventilator in der vorgewählten Drehzahl betrieben, die Heizkreispumpe, Brenner und der Mischer angesteuert. Steigt die Raumist- temperatur 1K über die Stütztemperatur wird alles wieder abgeschaltet. Relevante Parameter: Programmwahlschalter, Uhrenprogramm, im OFF Betrieb, STÜTZTEMPERATUR, BETRIEBSART NACHTBETRIEB,...
  • Seite 59: Zusatzfunktionen

    Zusatzfunktionen Zusatzfunktionen Im Folgenden werden die Zusatzfunktionen des Reglers beschrieben. Außentemperatur- Ist die Außentemperaturabhängige Winter-/Sommerum- abhängige schaltung aktiviert (LM020 auf EIN) und ist ein Außenfühler Winter-/ angeschlossen, wird die Lüftungsanlage in Abhängigkeit der Sommerumschaltung Außentemperatur zu- bzw. abgeschaltet. Relevante Parameter: Außentemperaturabhängige Win- ter-/ Sommerumschaltung Ein (LM020), Differenz Heizen (LM021), Differenz Kühlen (LM022).
  • Seite 60: Vorwärmprogramm

    Zusatzfunktionen Vorwärmprogramm Durch das Vorwärmprogramm wird verhindert, dass beim Anlagenstart (Heizregister ausgekühlt) Kaltluft in den Raum eingeblasen wird. Vor dem Anlauf des Ventilators wird die Stillstandszeit der Heizkreispumpe geprüft. Überschreitet die Stillstandzeit der Heizkreispumpe die eingestellte Sperrzeit Vorwärmprogramm (LM051) wird beim nächsten Einschalten der Heizkreis- pumpe der Heizkreismischer geöffnet, der Wärmeerzeuger angefordert und die Kühlsequenz gesperrt.
  • Seite 61: Angebotsregelung Kühlen

    Zusatzfunktionen Angebotsregelung Kühlen Die Angebotsregelung hilft Kühlenergie einzusparen, indem die Temperaturdifferenz zwischen Raumluft und Außenluft ausgenutzt wird. Die Außentemperatur wird mit der Raum/ Ablufttemperatur verglichen. Ist die Außenluft kälter als die Raumluft, so werden die Frischluftklappen soweit wie möglich geöffnet. Ist die Außenluft wärmer als die Raumluft, so wer- den die Frischluftklappen stetig geschlossen.
  • Seite 62: Sommerkompensation

    Zusatzfunktionen Sommerkompensation Im Kühlbetrieb wird die Raumsolltemperatur in Abhängigkeit der Außentemperatur angepasst. Damit werden zu große Temperaturunterschiede zwischen Raumtemperatur und Außentemperatur und damit die Gefahr eines Hitzeschocks vermieden. Außerdem wird dadurch der Kühlenergieaufwand reduziert. Gemäß VDI-Lüftungsregeln soll die Raumsolltemperatur ge- mäß...
  • Seite 63: Induktionsjalousieregelung

    Deckentempertur-Raumtemperatur [K] Voraussetzung: Deckenfühler, Induktionsjalousie-Motorgesteuert Netzteil ab 10 VA Werden die Ausgänge X1 - X3 (Y1 - Y3) im LM2 mit insge- Leistungsaufnahme samt mehr als 10 VA belastet ist ein zusätzliches Netzteil bei X1 - X3 (Y1 - Y3) erforderlich.
  • Seite 64: Wärmerückgewinnung

    Zusatzfunktionen Wärmerückgewinnung In vielen Industriebetrieben steht Abwärme aus Kühlkreisläufen/ Beleuchtungen zur Verfügung. Durch eine Wärmerückgewinnung lässt sich diese kostenlose Abwärme ideal für Heizzwecke nutzen und ersetzt damit teures Heizöl oder Erdgas. Mit einen Rotati- onswärmetauscher, Plattenwärmetauscher lassen sich so die Energiekosten drastisch senken.
  • Seite 65: Fehlerquittierung

    Fehlerquittierung Quittierung von Es können Störmeldungen am BWL sowie am Modul quittiert Störungen am Modul werden. Drucktaster auf der Platine für ca. 2 sec. drücken. Es erlischt die rote Störlampe. Druck-Taste Störlampe LM2 Lüftungsmodul 3062192_1010...
  • Seite 66: Technische Daten

    Technische Daten Technische Daten Anschlussspannung: eBus 15-24V Netz: 230V Leistungsaufnahme: max. 3W Schutzart: IP50 ohne BML IP 30 mit eingebauten BML Umgebungstemp.: 0..50°C Lagertemperatur: -20..+60°C Datenerhalt: EEPROM permanent Kontaktbelastung Relais (Pumpe,Stellmotor): 230V/1A/0,5A Kontaktbelastung Relais (Brenner, Kältemaschine, Fu- Freigabe: 230V/1A max.Leistungsaufnahme 10VA Stellglieder X1 - X3: Meßbereich:...
  • Seite 67: Fühlerwiderstände

    Fühlerwiderstände Aussenfühler, Raumfühler, Deckenfühler, Zuluftfühler, Fühlerwiderstände Abluftfühler, Vereisungsfühler Temp. °C Widerst. Ω Temp. °C Widerst. Ω Temp. °C Widerst. Ω Temp. °C Widerst. Ω 51393 8233 1870 48487 7857 1800 45762 7501 1733 43207 7162 1669 40810 6841 1608 38560 6536 1549 36447 6247 1493 34463 5972...
  • Seite 68: Hydraulikvorgaben / Lüftungsanlage

    Hydraulikvorgaben - Lüftungsanlage Hydraulikschema Klimageräte Heizen oder Kühlen (Mischerregelung) Beispiel: Umwälzpumpe Bypassmischer 3062192_1010...
  • Seite 69 Hydraulikvorgaben - Lüftungsanlage Hydraulikschema Lüftungsgeräte Heizen oder Kühlen (Drehzahlgeregelt) Beispiel: Zone3 Zone2 Zone1 Umwälzpumpe Umwälzpumpe Umwälzpumpe oder Hydraulikschema Lüftungsgeräte Heizen oder Kühlen (Mischerregelung - Komfortlösung) Beispiel: Zone3 Zone2 Zone1 Umwälzpumpe Umwälzpumpe Umwälzpumpe Bypassmischer Bypassmischer Bypassmischer oder 3062192_1010...
  • Seite 70: Notizen

    Notizen 3062192_1010...
  • Seite 71 Notizen 3062192_1010...
  • Seite 72: Stichwortverzeichnis

    Stichwortverzeichnis Abschaltung Heizkreispumpe/Wärmeerzeuger ............58 Anforderung Wärmeerzeuger über eBus..............58 Angebotsregelung Kühlen Temperaturdifferenz Raum-Außentemperatur LM120 ..53 Angebotsregelung Kühlen Zusatzfunktionen ..............61 Anlagenkonfigurationen Übersicht................12, 13 Anlagenkonfiguration K11 ..................... 22 Anlagenkonfiguration K12 .................... 24 Anlagenkonfiguration K13 .................... 26 Anlagenkonfiguration K14 .................... 28 Anlagenkonfiguration K15 .................... 30 Anlagenkonfiguration K16 ....................
  • Seite 73 Stichwortverzeichnis Filterverschmutzung Störauflauf ................... 58 Filter Wartungsmeldung LM202 ................... 56 Frischluftklappe geschlossen LM113 ................53 Frostschutz ........................57 Frostschutz Auto-Anlauf LM082 ................... 51 Frostschutztemperatur LM032..................49 Frostschutz (Thermostat) ..................... 57 Fühlerwiderstände ......................67 Gerätebeschreibung ....................... 5 Heizkreispumpe Dauerlauf LM031 ................49 Heizkreispumpe Nachlauf LM030.................
  • Seite 74 Stichwortverzeichnis Nachstellzeit Heizkreismischer LM081 ................. 51 Nachstellzeit Kaskade LM101 ..................52 Nachstellzeit Kühlkreismischer LM092 ................. 52 Nachstellzeit WRG ....................... 55 Nachtlüftung Einschaltbedingung LM131 ..............54 Nachtlüftung Grenzwert LM130 ..................54 Nachtlüftung minimale Außentemperatur LM134 ............54 Nachtlüftung Zusatzfunktionen ..................61 Normen / Richtlinen ......................
  • Seite 75 Stichwortverzeichnis Technische Daten ......................66 Temperatur - Regelart LM103..................52 Verhältinis Abluft / Zuluft Drehzahl................48 Vorwahl Zuluftregelung ....................61 Vorwärmprogramm Zusatzfunktionen................60 Vorwärmzeit Heizregister LM050.................. 50 Wärmerückgewinnung ....................64 Zonenzuordnung ......................8 Zuluftmaximalbegrenzung .................... 52 Zuluftminimalbegrenzung Heizen / Kühlen ..............58 Zuschaltung LD15 LM173 ....................
  • Seite 76 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at...
