Anzeige der Weichen- / Signalstellung mit dem LW150
Zur Anzeige der Stellung von Weichen und Signalen wird dieses
Ergänzungs-Set verwendet. Es besteht aus einem 20-adrigen
Anschlusskabel und 32 gelben Leuchtdioden (LEDs).
Es dürfen keine Glühlampen an das LW150 ange-
schlossen werden!
Wenn Sie andere LEDs einsetzen wollen, so verwen-
den Sie so genannte "low current" Typen. Ein Vorwider-
stand ist nicht nötig, dieser ist bereits im Gerät integriert
(1kOhm). Die Spannung an den Ausgängen für die
LEDs beträgt 5V.
Bei Inbetriebnahme des Digital plus Systems reagiert das
LW150 je nach Einstellung des DIP-Schalters 8 (vgl. Betriebs-
anleitung zum LW150). Wird während des Betriebs die Stellung
einer Weiche z.B. von einem Handregler verändert, so ändert
sich auch die Anzeige des LW150. Bei der Verwendung der
rückmeldefähigen Schaltempfänger LS100 wird auch eine
Veränderung der Weichenstellung per Hand angezeigt (echte
Rückmeldung), korrekte Verdrahtung der betreffenden
Weichenantriebe vorausgesetzt.
Bei der Verwendung von Kippschaltern (statt Tastern)
blinkt die LED, wenn die Stellung des Schalters nicht
mit der von der Zentrale mitgeteilten Weichenstellung
übereinstimmt.
Seite 2

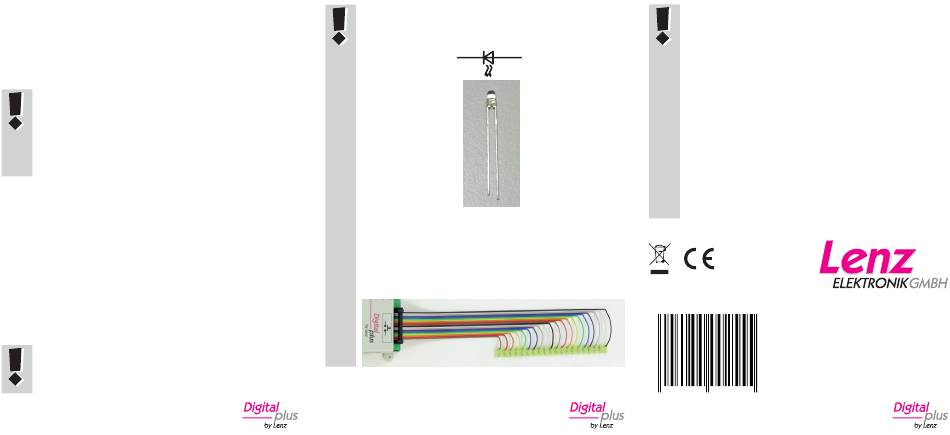

LEDs müssen "richtig herum" angeschlossen werden.
Die beiden Anschlüsse der LEDs werden mit "Kathode"
und "Anode" bezeichnet:
Kathode
kurzer Draht
Zum Anschluss der LEDs empfehlen wir die abisolierten
Adern des Anschlusskabels für die LEDs an einer
handelsüblichen Lötleiste anzulöten. Zur leichteren
Orientierung sind die einzelnen Adern des Kabels farbig
codiert.
Seite 3
ACHTUNG! WARNUNG! Nicht geeignet für Kinder unter 14 Jahren.
Verschluckbare Kleinteile. Erstickungsgefahr. Bei unsachgemäßem
Gebrauch besteht Verletzungsgefahr durch funktionsbedingte
Kanten und Spitzen!
WARNING! Not suitable for children under 14 years. Small parts may
Anode
be swallowed. Choking hazard. At an incorrect use there exists
danger of hurting because of cutting edges and tips!
ATTENTION! Ne convient pas aux enfants de moins de 14 ans.
Contient de petites pièces. Suffocation. Il ya danger de blessure à un
emploi incorrect à cause das aretes vives!
Nur für trockene Räume. Irrtum sowie Änderung aufgrund des
technischen Fortschrittes, der Produktpflege oder anderer
Herstellungsmethoden bleiben vorbehalten. Jede Haftung für
Schäden und Folgeschäden durch nicht bestimmungsgemäßen
langer Draht
Gebrauch, Nichtbeachtung dieser Gebrauchsanweisung, Betrieb mit
nicht für Modellbahnen zugelassenen, umgebauten oder
schadhaften Transformatoren bzw. sonstigen elektrischen Geräten,
eigenmächtigen Eingriff, Gewalteinwirkung, Überhitzung,
Feuchtigkeitseinwirkung u.ä. ist ausgeschlossen; außerdem erlischt
der Gewährleistungsanspruch. Diese Betriebsanleitung bitte für
späteren Gebrauch aufbewahren!
