MANUALE DI ISTRUZIONE PER TORCIA PULL 2003
IMPORTANTE : PRIMA DELLA MESSA IN OPERA DEL-
L'APPARECCHIO LEGGERE IL CONTENUTO DI QUE-
STO MANUALE E CONSERVARLO, PER TUTTA LA VITA
OPERATIVA, IN UN LUOGO NOTO AGLI INTERESSATI.
QUESTO APPARECCHIO DEVE ESSERE UTILIZZATO
ESCLUSIVAMENTE PER OPERAZIONI DI SALDATURA.
1 PRECAUZIONI DI SICUREZZA
La saldatura può essere nociva per voi e per gli altri; è
quindi importante conoscere le precauzioni di sicurezza
che sono descritte nel manuale di istruzione del genera-
tore.
2 DESCRIZIONE GENERALE
2.1 SPECIFICHE
La torcia PULL 2003 è stata progettata per facilitare la
saldatura di fili di alluminio particolarmente sottili, ma si
possono saldare anche fili di ferro, acciaio inossidabile e
rame/silicio.
La torcia è fornita con una guaina in teflon, che per le sue
doti di scorrevolezza è particolarmente indicata al traino
di fili in alluminio. Il teflon ha un coefficiente di attrito
molto basso, ma non resiste a lungo all'abrasione. E'
quindi consigliabile, se si vuole saldare, per lunghi perio-
di, fili di ferro o di acciaio inossidabile, sostituire la guaina
in teflon con quella in metallo, art 1464.01.
La guaina in metallo per poter essere montata deve
essere tagliata alla misura giusta, per questo è
necessario:
• Stendere la torcia PULL 2003 in modo che rimanga la
più diritta possibile.
• Svitare il dado AA, sfilare la guaina in teflon e infilare
quella in metallo.

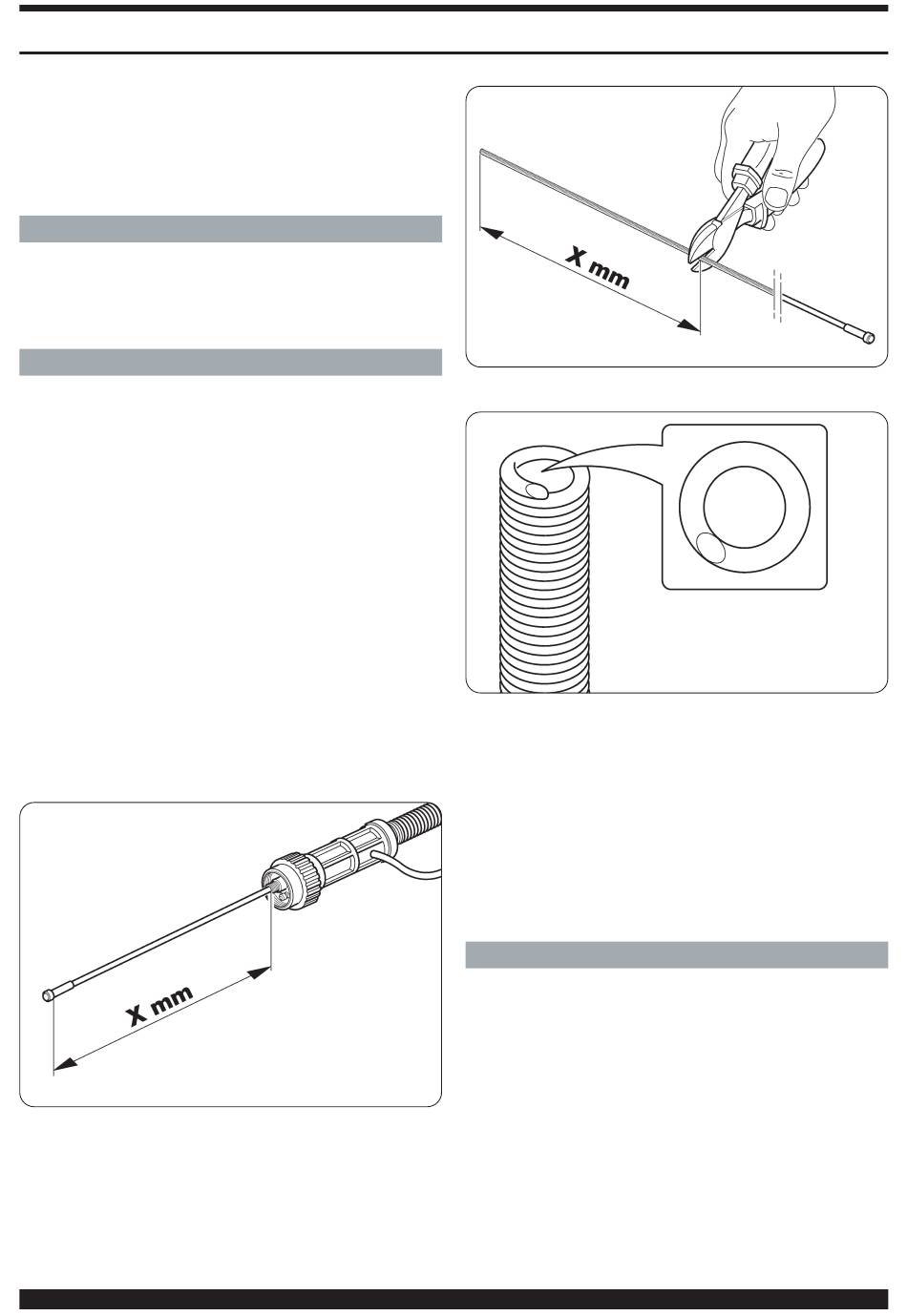

• La guaina è più lunga della torcia, rimane sporgente di
X mm (vedi fig.1).
• Misurare con precisione la parte sporgente (vedi fig.1).
• Sfilare la guaina, tagliare la parte terminale della misu-
ra precedentemente rilevata (vedi fig.2). Il taglio deve
essere eseguito con un utensile molto affilato, in modo da
non procurare bave che ostruiscano il passaggio del filo (
vedi fig.3 ).
• Infilare la guaina così preparata.
• Riavvitare il dado di chiusura AA.
2
Fig. 2
2.2 DATI TECNICI
Fili utilizzabili: Alluminio Ø 0,6/0,8/1mm
La velocità avanzamento filo dipende dal generatore a cui
la torcia è connessa.
Corrente massima: 160A (200A max.)
Fattore di servizio:

3 INSTALLAZIONE

3.1 MESSA IN OPERA
Sfilare la cannetta metallica A posta all'interno dell'attac-
co centralizzato del generatore.
Prima di connettere la torcia PULL 2003 al generatore,
Fig. 1
scegliere la cannetta di ottone A1 da inserire sulla guai-
na in teflon sporgente dalla torcia. La cannetta più corta
( 88,5mm ) è da utilizzare se si usa il generatore Art. 284
mentre per tutti gli altri generatori si deve utilizzare la can-
netta A1 più lunga ( 106,5mm ).
Inserire e bloccare l'attacco centralizzato B della torcia
PULL 2003, avvitandolo all'attacco centralizzato del
generatore.
Connettere il cavetto C uscente dalla torcia PULL 2003 al
connettore AC posto sul pannello frontale della saldatrice.
Ferro Ø 0,6/0,8/1mm
Inox Ø 0,8/1mm
Cu/si3% Ø 0,8mm
40%
Fig. 3
