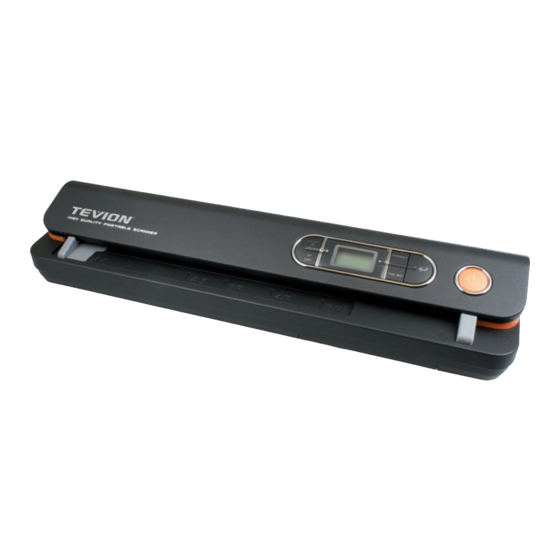

Tevion TV-HS 120 Bedienungsanleitung

Handscanner
Vorschau ausblenden Andere Handbücher für TV-HS 120:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tevion TV-HS 120

Inhaltszusammenfassung für Tevion TV-HS 120

  • Seite 3: Verpackungsinhalt

    Liebe Kundin, lieber Kunde, herzlichen Glückwunsch zum Kauf eines qualitativ hochwertigen TEVION® Produktes. Sie haben sich für einen modernen Handscanner mit guter technischer Ausstattung und entsprechendem Zubehör entschieden, der sich besonders einfach bedienen lässt. Bitte lesen Sie alle Hinweise sorgfältig und aufmerksam. Beachten Sie besonders alle Sicherheitshinweise.

  • Seite 4: Inhaltsverzeichnis

    2. Inhaltsverzeichnis 1 Einführung 1 1. Verpackungsinhalt 2 2. Inhaltsverzeichnis 4 3. Gefahren-, Sicherheits- und Warnhinweise 6 4. Das ist Ihr Handscanner 4.1. Teilebezeichnung 4.2. Geräteübersicht 4.3. Statusanzeigen 9 5. Verwenden des Scanners 5.1. Einlegen der Batterien 5.2. Einsetzen einer Speicherkarte 5.3.
  • Seite 5 16 7. Verwendung am Computer 7.1. Anschließen an einen Computer 7.2. Installieren der Texterkennungs-Software 7.3. Verwendung der Texterkennungs-Software 18 8. Fehlersuche 19 9. Konformität 20 10. Geräte-Reinigung 20 11. Entsorgung 11.1. Verpackung 11.2. Gerät 21 12. Garantie und Service 21 13. Systemvoraussetzungen 22 14.

  • Seite 6: 3. Gefahren-, Sicherheits- Und Warnhinweise

    3. Gefahren-, Sicherheits- und Warnhinweise Verwendungszweck Der Handscanner ist nur für den Gebrauch in trockenen, geschlossenen Räumen vorgesehen. Er „ ist für den privaten Gebrauch ausgelegt und nicht für gewerbliche Zwecke geeignet. Gefahren für Kinder und Personen mit eingeschränkten Fähigkeiten, elektroni- sche Geräte zu bedienen Handscanner, Zubehör und Verpackung stellen keine Spielzeuge für Kinder dar.
  • Seite 7 Wickeln Sie den Handscanner und das USB-Netzteil nicht ein und legen Sie diese nicht auf „ Textilien. Dadurch könnte es zu einem Hitzestau im Gerät kommen, wodurch sich das Gehäuse verformen kann, und es besteht Brandgefahr. Gefahren durch den Einsatz von Batterien Entfernen Sie die Batterien aus dem Handscanner, wenn Sie ihn längere Zeit nicht benutzen.

  • Seite 8: 4. Das Ist Ihr Handscanner

    4. Das ist Ihr Handscanner 4.1. Teilebezeichnung TEVION® Handscanner TV-HS 120 Schutzabdeckung 2 GB microSD-Speicherkarte und SD- Reinigungskarte Speicherkarten-Adapter Karte für Weißabgleich USB-Netzteil PVC-Hülle für Foto-Vorlagen 4x LR6 Batterien (Typ AA) Bedienungsanleitung (o. Abb.) USB-Anschlusskabel Software-CD (o. Abb.)

  • Seite 9: Geräteübersicht

    4.2. Geräteübersicht Element Funktion Die USB-Schnittstelle dient zur Stromversorgung des Scanners über das Mini-USB-Schnittstelle mitgelieferte USB-Netzteil oder einen Computer. Zudem kann darüber eine Verbindung zum Computer hergestellt werden, um Bilddaten zu übertragen. Legen Sie in das Batteriefach vier Batterien vom Typ AA oder wiederaufl ad- Batteriefach bare Akkus mit gleichen Spezifi kationen ein.

  • Seite 10: Statusanzeigen

    4.3. Statusanzeigen Funktion Beschreibung Anzeige SD Die Bilder werden auf der eingelegten Speicherkarte gespeichert. Batterie voll Anzeige für Batterie Batterie leer Anzeige EFFECT Scannen in Farbe (COLOR) oder Schwarz-Weiß (MONO). Zähler Anzahl der gescannten Dateien auf der eingelegten Speicherkarte. HIGH: hohe Auflösung (600 dpi) Anzeige RESOLUTION LOW: niedrige Auflösung (300 dpi)

  • Seite 11: 5. Verwenden Des Scanners

    5. Verwenden des Scanners 5.1. Einlegen der Batterien 1. Öff nen Sie das Batteriefach an der Unterseite des Scanners. 2. Legen Sie vier Batterien vom Typ AA Mignon LR6 (1,5 V) oder wiederaufl adbare Batterien gleicher Spezifi kation in das Batteriefach ein. Die Ausrichtung der Batterien ist neben dem Batteriefach symbolisiert.

  • Seite 12: Einsetzen Einer Speicherkarte

    5.2. Einsetzen einer Speicherkarte Um Dokumente oder Fotos scannen und speichern zu können, müssen Sie eine microSD- oder microSDHC-Speicherkarte einsetzen (eine microSD-Karte mit 2 GB Kapazität ist im Lieferumfang enthalten). Die Speicherkarte wird wie folgt im Handscanner eingesetzt: 1. Schalten Sie den Scanner mit der Taste EIN/AUS ab. 2.

  • Seite 13: Einstellen Von Datum Und Zeit

    5.4. Einstellen von Datum und Zeit Um die Dateien der eingescannten Dokumente und Fotos mit korrektem Aufnahmedatum spei- chern zu können, müssen vor der Inbetriebnahme Datum und Uhrzeit eingestellt werden. 1. Drücken Sie die Taste TIME SET, um in die Betriebsart für die Datum- und Zeiteinstellung umzu- schalten.

  • Seite 14: Formatieren Der Speicherkarte

    5.5. Formatieren der Speicherkarte Diese Funktion formatiert die Speicherkarte und löscht alle darauf enthaltenen Bilder und Daten. Hinweis: • Beachten Sie: Das Formatieren löscht unwiederbringlich alle Dateien auf der Speicherkarte. Speichern Sie deshalb vor dem Formatieren alle wichtigen Daten auf dem Computer. • Schreibgeschützte Speicherkarten können nicht formatiert werden. 1. Setzen Sie eine microSD- oder microSDHC-Speicherkarte in den ausgeschalteten Scanner ein. 2.

  • Seite 15: Scannen

    5.8. Scannen Sobald alle Einstellungen vorgenommen wurden und eine Speicherkarte im Scanner eingesetzt ist, können Dokumente und Bilder eingescannt werden. 1. Drücken Sie die Taste EIN/AUS, um den Scanner einzuschalten. 2. Der Scanner befi ndet sich jetzt im Standby-Betrieb (Betriebsbereitschaft). Wählen Sie nach Bedarf zwischen Farb- und Schwarz-Weiß-Abtastung sowie hoher oder niedriger Aufl ösung.

  • Seite 16: 14 5.8. Scannen Von Fotos

    5.9. Scannen von Fotos Wenn Sie Fotos mit dem Handscanner einscannen möchten, so können Sie die beiliegende PVC- Hülle verwenden, um die Fotos vor Kratzern zu schützen. 1. Legen Sie die Hülle so vor sich hin, dass die mit einem Pfeil markierte Seite nach unten zeigt. 2. Öffnen Sie die Hülle und legen ein Foto so ein, dass Sie das Bild sehen können. Indem Sie das Foto an den oberen oder unteren Rand schieben, wird dieses gerade ausgerichtet.

  • Seite 17: 15 6. Säuberung Und Kalibrierung Des Scanners

    6. Säuberung und Kalibrierung des Scanners 6.1. Scan-Optik säubern Um stets eine hohe Bildqualität zu erhalten, sollten Sie den Scanner nach Gebrauch säubern. Im Lieferumfang des Scanners fi nden Sie dazu eine Reinigungskarte. Reinigungskarte 1. Legen Sie die Reinigungskarte wie eine übliche Papiervorlage ein und lassen Sie den Scanner ca.

  • Seite 18: 16 7. Verwendung Am Computer

    7. Verwendung am Computer 7.1. Anschließen an einen Computer Sie können den Scanner mit dem mitgelieferten USB-Kabel an einen Computer anschließen, um die Bilder von der Speicherkarte auf den Computer zu übertragen oder am Bildschirm des Computers zu betrachten. Eine Treiberinstallation ist dazu nicht notwendig, da der Scanner als USB-Massenspeichergerät erkannt wird, für das auf allen Windows-Systemen (2000, XP, Vista oder 7) Treiber vorinstalliert sind.

  • Seite 19: Verwendung Der Texterkennungs-Software

    7.3. Verwendung der Texterkennungs-Software Um den Textinhalt eines gescannten Dokuments umwandeln zu lassen, öff nen Sie zunächst das Do- kument mit einem Bildwiedergabe-Programm. Starten Sie dann das Programm ABBYY Screenshot Reader und nehmen die zur Bearbeitung notwendigen Einstellungen vor. Bei „Erfassen“ geben Sie an, welcher Bereich des Computer-Bildschirms zur Umwandlung verwendet werden soll: Ein eingegrenzter Bereich, ein Programmfenster oder der gesamte Bildschirm. Mit der Einstellung „Sprache“...
  • Seite 20 8. Fehlersuche Problem Ursache Lösung 1. Die Batterien sind leer. 1. Wechseln Sie die Batterien. Der Scanner lässt sich nicht einschal- 2. Die Batterien sind nicht richtig 2. Legen Sie die Batterien nach ten. eingelegt. Vorschrift ein. 1. Setzen Sie die Speicherkarte 1.

  • Seite 21: Konformität

    9. Konformität Dieses Gerät wurde nach Teil 15 der FCC-Vorschriften geprüft und es wurde bestätigt, dass die Grenzwerte für ein Digitales Gerät der Klasse B erfüllt wurden. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störquellen bei einer Installation in einer Wohnanlage bieten. Falls dieses Gerät nicht in Übereinstimmung mit den Anweisungen installiert wird, können Fernseh-, Radio- und Funkgeräte gestört werden.

  • Seite 22: 10. Geräte-Reinigung

    10. Geräte-Reinigung ACHTUNG! Ziehen Sie vor allen Reinigungsarbeiten das USB-Netzteil aus der Steckdose und entnehmen Sie die Batterien aus dem Gerät. Verwenden Sie zum Reinigen keine Lösungsmittel, aggressive oder scheuernde Reinigungsmittel, die Oberflächen können ansonsten beschädigt werden. Reinigen Sie das Gerät und das Display vorsichtig mit einem weichen trockenen Tuch. Entfernen Sie hartnäckige Verschmutzungen durch leichtes Anfeuchten des Tuches, achten Sie aber darauf, dass keinerlei Feuchtigkeit in das Gerät eindringt.

  • Seite 23: 12. Garantie Und Service

    Einzelheiten entnehmen Sie bitte der separat beigefügten Garantiekarte. Bevor Sie Ihr defektes Gerät einschicken, wenden Sie sich bitte an unsere Hotline. Herstelleradresse: Serviceadresse: Sertronics supra Foto-Elektronik-Vertriebs-GmbH TEVION Service Denisstr. 28A Fegistrasse 5 CH-8957 Spreitenbach 67663 Kaiserslautern Deutschland Schweiz Tel.: +41 43 508 016 3 13.

  • Seite 24: 14. Technische Daten

    14. Technische Daten Modell Tevion TV-HS 120 Bildsensor Farbkontaktbildsensor im A4-Format Sensorgröße 5.136 Bildpunkte (davon 5.104 verwendet) Farbtiefe 24 Bit Niedrige Auflösung: 300 x 300 dpi Auflösung Hohe Auflösung: 600 x 600 dpi (interpoliert) Maximale Abtastgeschwindigkeit für 6,0 Sek. eine A4-Vorlage Kapazität...
  • Seite 25 15. Stichwortverzeichnis ABBYY Screenshot Reader 17 Installation Software 16 Aufl ösung einstellen 12 Abtastbreite 22 Kalibrierung 15 Abtastlänge 22 Konformität 19 Batteriefach 7, 9 Batterietyp 9, 22 Batteriewechsel 9 LCD-Display 7, 8 Bedientasten 7 Bildzähler 8 Mini-USB-Schnitstelle 7 Computer, Anschluss 16 Reinigung 15, 20 Reinigungskarte 6, 15 Dateiformat 22...
  • Seite 26 Uhrzeit einstellen 11 USB-Anschluss 7,22 USB-Netzteil 6, 10 Verpackungsinhalt 1 Verwendungszweck 4 Vorlagenformat 7 Warnhinweise 4 Weißabgleich-Karte 6 Zubehör 1, 6...
  • Seite 76 supra Foto-Elektronik-Vertriebs-GmbH 26163 Denisstr. 28A 02/2012 67663 Kaiserslautern 2465 6887 Deutschland...
