AGFEO AS 40 Installationsanleitung

AS 40 - Modul
Installationsanleitung für Module
Sicherheitshinweis ¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢
!
Vor dem Entriegeln des Gehäuses der AS 40 - 230 V-Netz-
stecker der Telefonanlage aus der Steckdose ziehen!
Gehäuse öffnen ¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢
Deckel entriegeln
- Ziehen Sie mit Hilfe einer schmalen
Schraubendreherklinge den schwarzen
Riegel seitwärts etwas heraus, bis Sie den
Riegel anfassen können ( Abb. 1 und 2).
- Fassen Sie den Riegel an und ziehen Sie
den Riegel etwas drehend ganz heraus
(Abb. 2 und 3).
Den Riegel können Sie beim Austausch ei-
nes Moduls als Modulzieher verwenden.
Deckel entriegeln
Modul aus der Verpackung nehmen - Schutzmaßnahme ¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢
Bevor Sie das Modul aus der Verpackung
nehmen und bevor Sie das Modul in die
AS 40 einstecken, berühren Sie mit dem
Finger kurzzeitig den Metallschirm der PC/
Drucker-Buchse an der Unterseite der

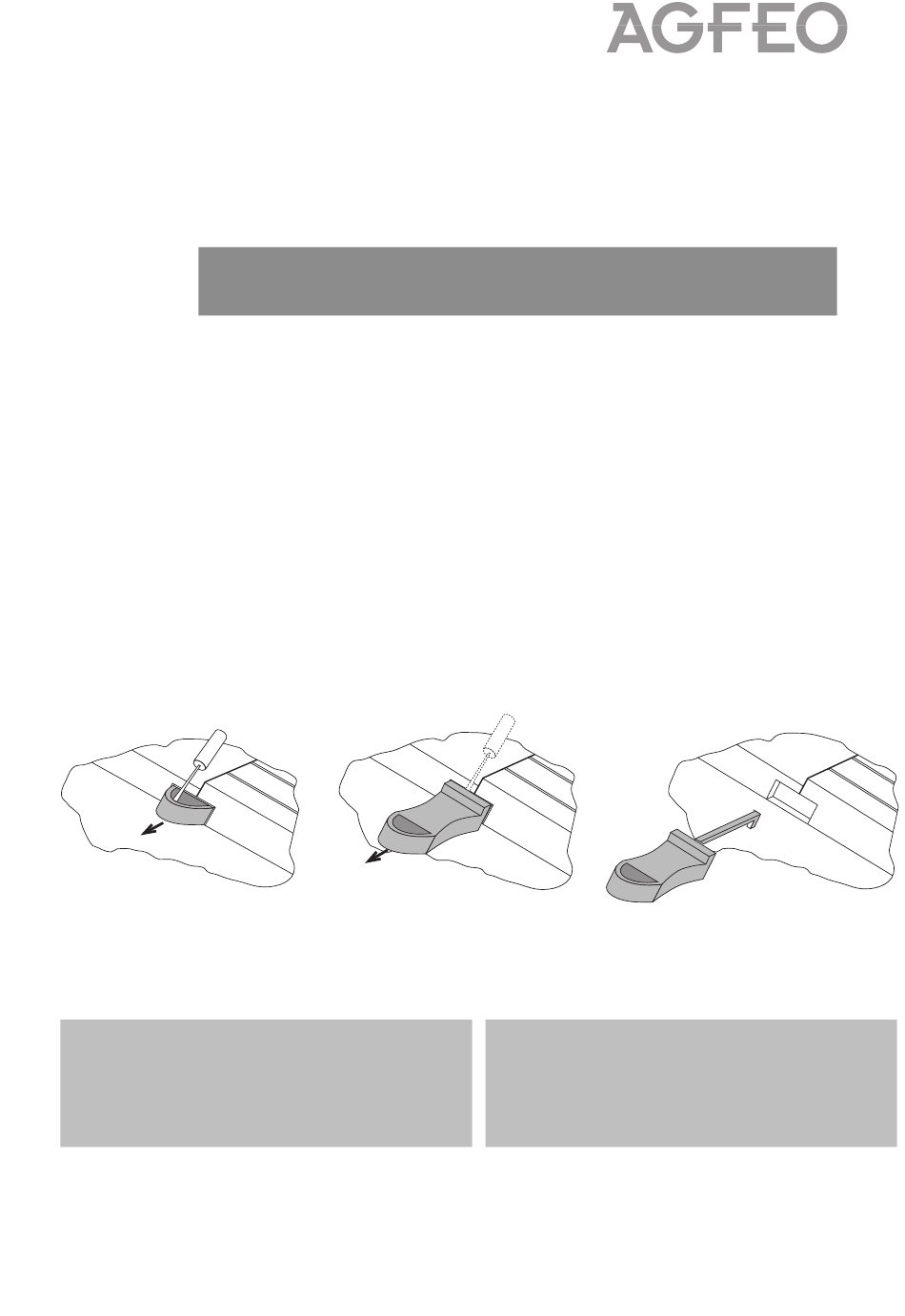

Abb. 1
Deckel abnehmen
- Greifen Sie an der Unterseite hinter den
gerippten Deckel, der das Anschlußfeld
der Telefonanlage abdeckt.
- Ziehen Sie die Deckelkante etwas nach
unten, so daß der Deckel ausrastet.
Nehmen Sie den Deckel nach vorne ab.
Abb. 2
AS 40. Sie leiten dadurch eine mögliche
elektrostatische Ladung ab und schützen
so die elektrostatisch gefährdeten Bauele-
mente der AS 40 und des Moduls.
Telekommunikation
Riegel
Abb. 3
1
